木质异形铰接支撑连接结构件

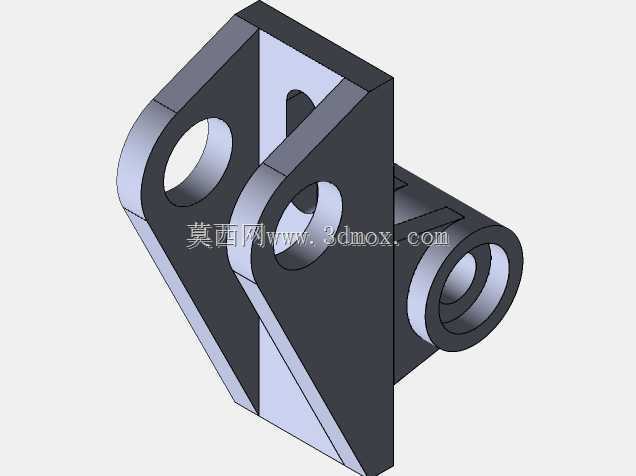

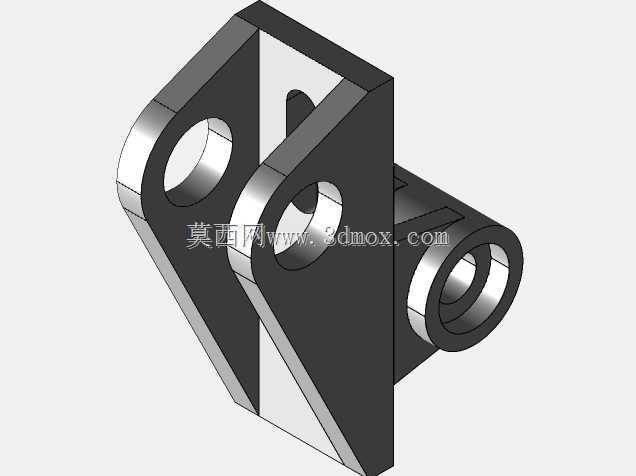

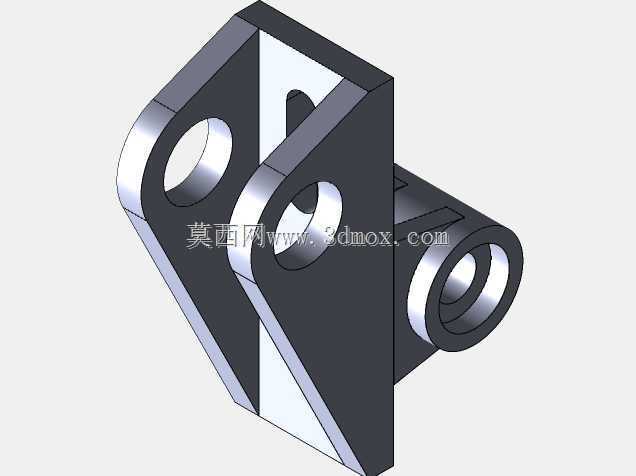

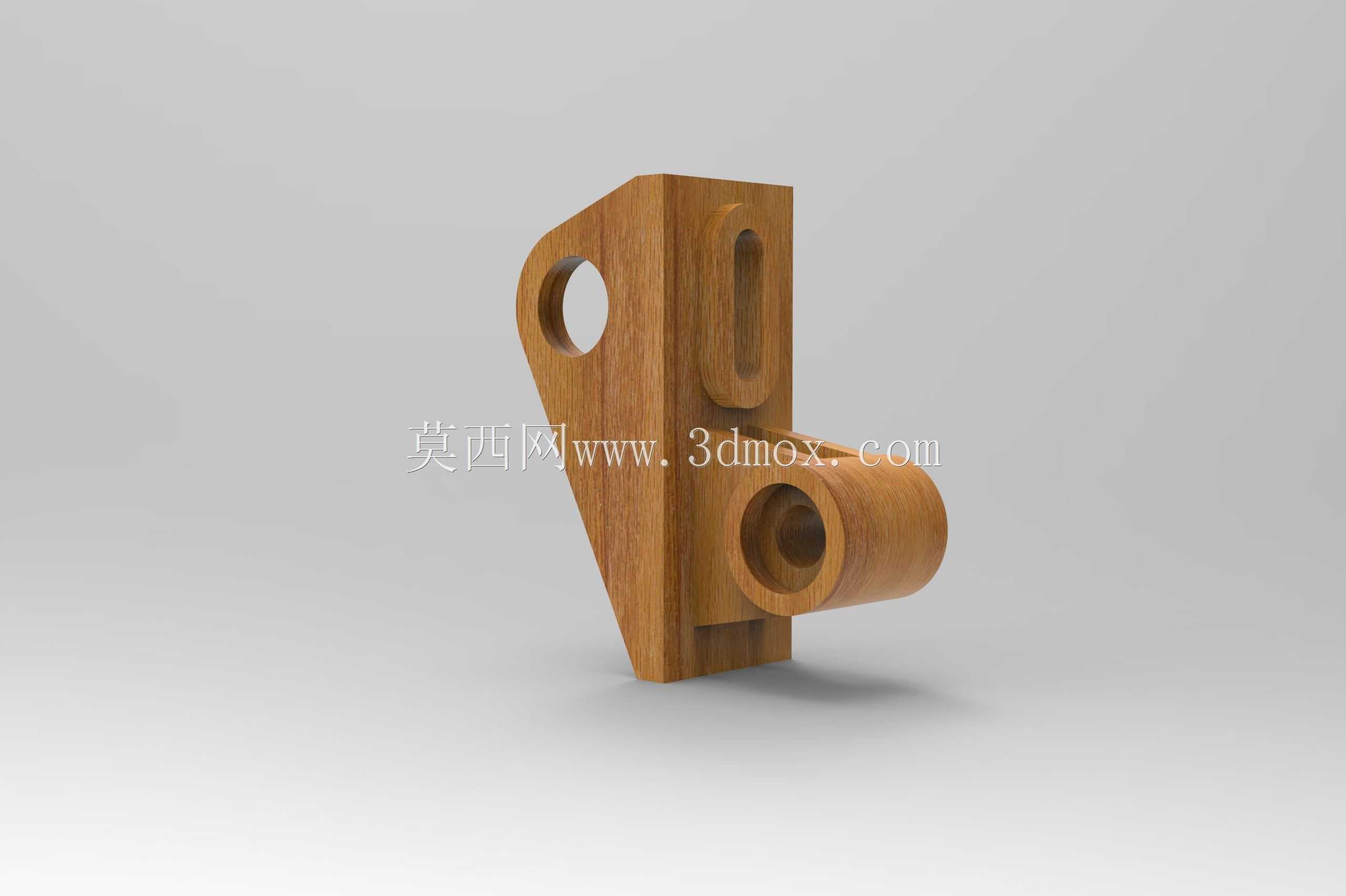

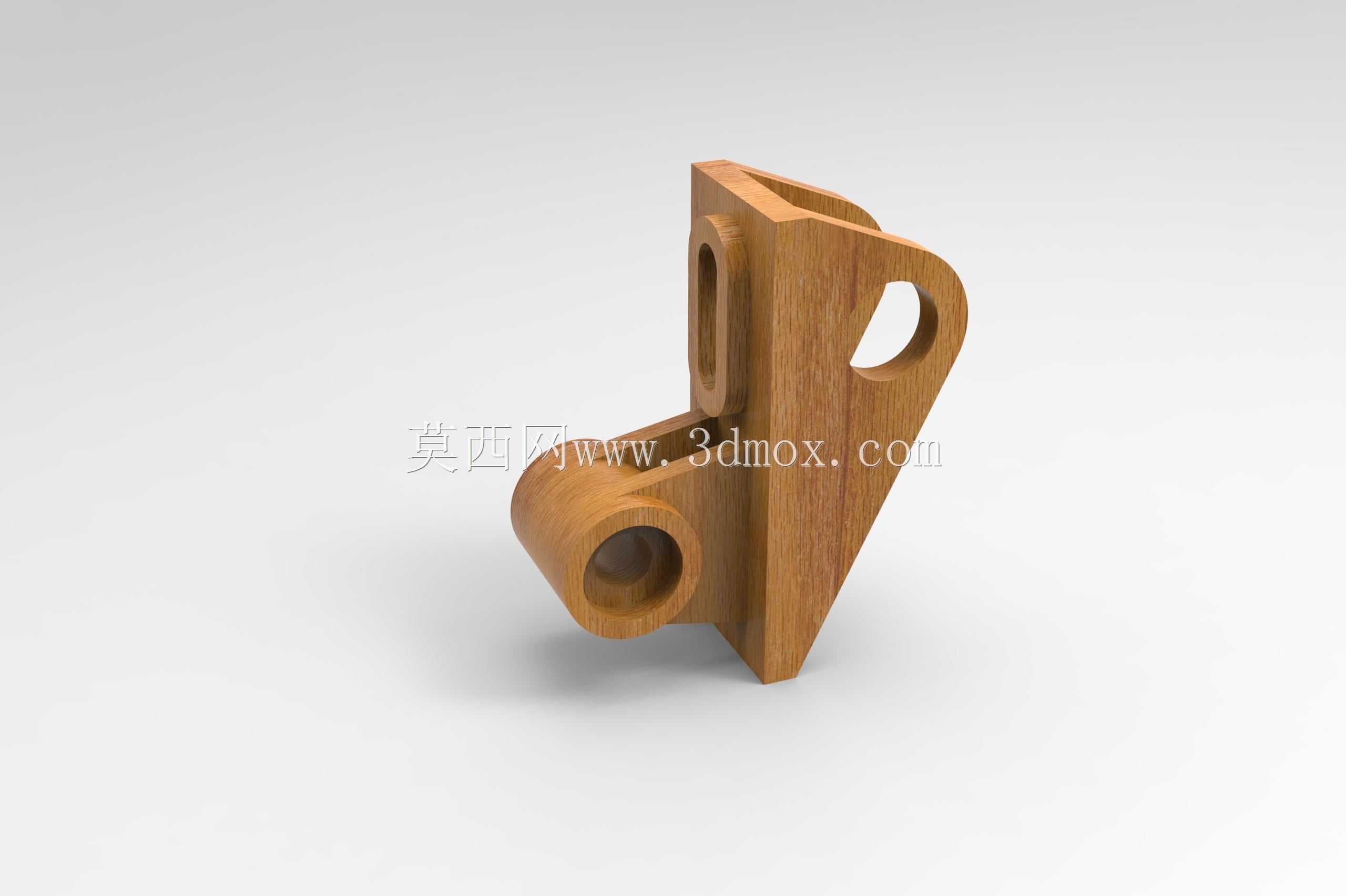

　　该异形铰接支撑构件，主要应用于需要实现角度可调连接、承重支撑的轻型机械联动场景，比如小型工装夹具的角度调节端、非标自动化设备的辅助支撑臂、教学演示类机械结构的铰接节点，也可适配木质工艺装置的活动连接部位，替代传统金属铰接件在低载荷、有外观质感要求的场景下使用，兼顾结构功能与材质呈现效果。从功能特性来看，构件集成了铰接孔位、限位支撑面、减重镂空三类核心结构，端部的大直径通孔用于穿装铰接销轴，可实现与配套构件的相对转动，孔壁做了等厚加厚处理，避免销轴转动过程中出现孔口磨损、应力集中开裂的问题；侧面的长条形镂空槽一方面用于减轻构件整体自重，降低铰接转动时的惯量，另一方面可作为限位槽使用，配合限位销实现转动角度的限定，

　　防止转动超程造成结构干涉；构件底部的平直支撑面为安装贴合面，加工时保证了平面度要求，安装后可与基座面完全贴合，不会出现安装翘曲、受力偏载的问题。设计过程中优先考虑了受力路径的合理性，从铰接孔位传递来的载荷，通过构件内部的斜向加强筋结构直接传导至底部支撑面，避免了结构内部出现应力集中的薄弱区域，所有转角位置都做了圆弧过渡处理，既减少了加工过程中的应力残留，也避免了尖锐边角在装配、使用过程中造成磕碰损伤。外形尺寸方面，整体轮廓适配常规小型铰接结构的安装边界，铰接孔的直径符合通用轻型销轴的尺寸系列，安装时不需要额外定制非标销轴，构件整体的转动包络范围经过校核，在设定的转动角度内不会与周边配套结构发生干涉，

　　侧面的挂耳式镂空结构可用于挂装复位拉簧，实现构件转动后的自动复位，不需要额外加装弹簧安装座，减少了整体结构的零件数量。构件的各个安装面、配合面都预留了合理的加工余量，若采用金属材质替代加工，可直接基于该模型调整公差后用于机加工生产，木质加工时也可直接参照该模型的轮廓进行铣削成型，不需要额外做结构拆分。
