小型螺旋顶升承重作业结构设计

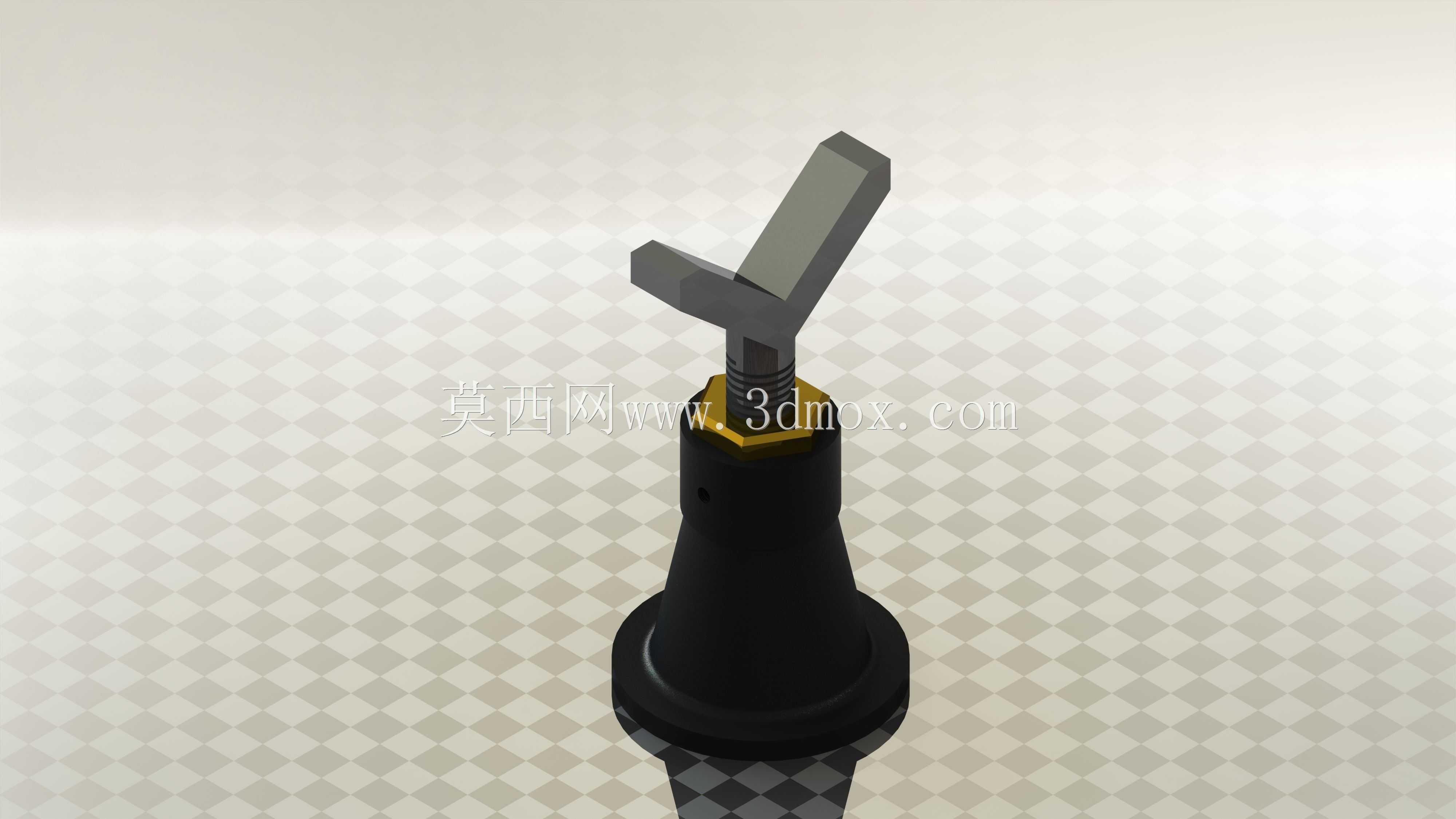

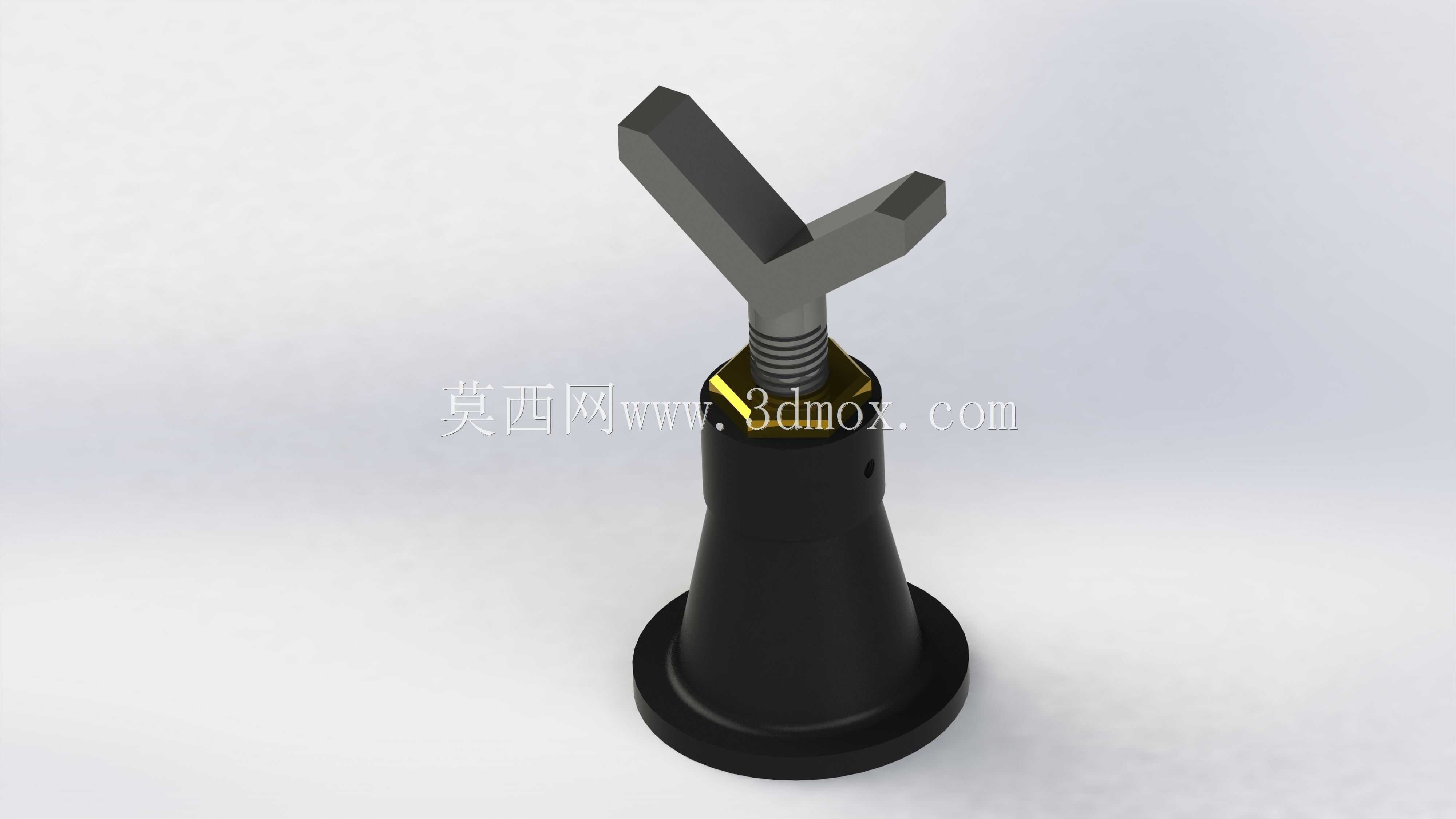

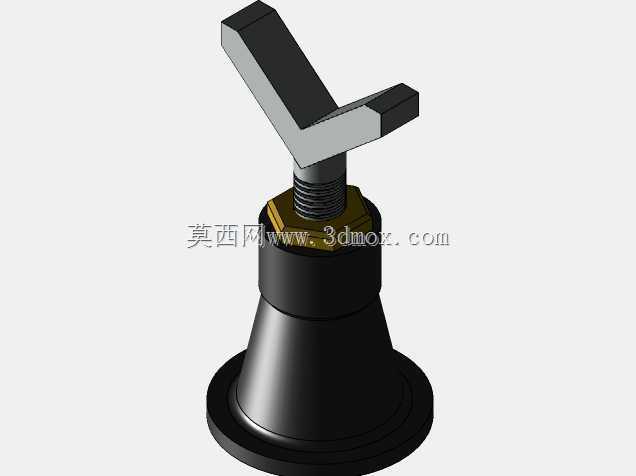

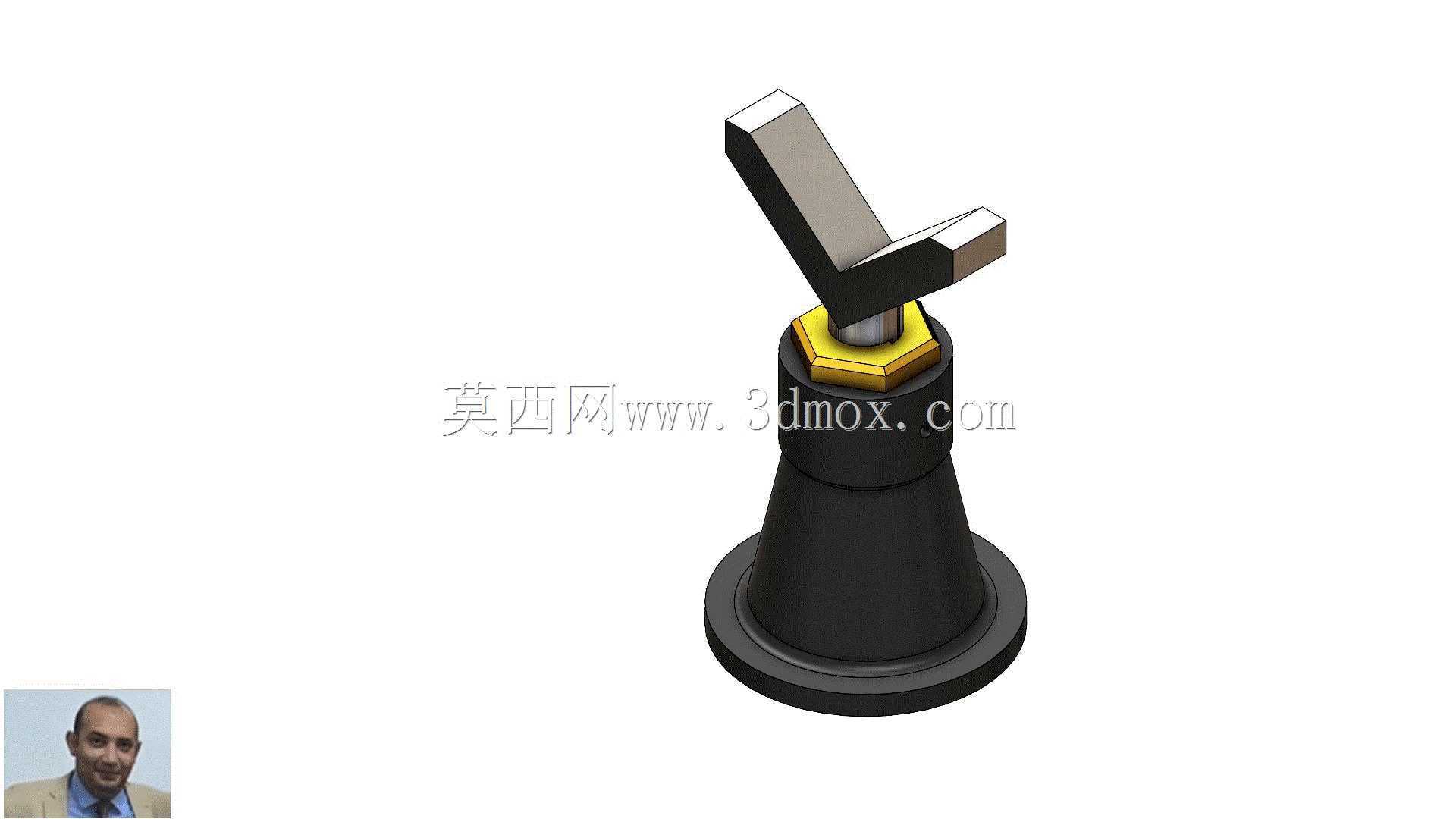

　　日常设备检修、小型构件安装的现场作业里，这类螺旋顶升结构的使用频率远高于预期，不像大吨位液压顶升设备需要配套动力源、密封件维护，纯机械螺纹传动的结构在无电源、野外临时作业、狭小空间内的设备调平场景里，可靠性优势非常突出。从结构设计逻辑来看，整个部件采用梯形螺纹作为核心传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，具备可靠的自锁特性，即便顶升到位后撤去施加在转臂上的外力，承重状态下也不会出现自行回落的问题，完全满足静态承重支撑的安全要求。底部采用大直径圆盘式支撑底座，设计时特意加大了底座与支撑面的接触面积，能够有效分散顶升时的压应力，避免在混凝土地面、木质平台这类偏软的支撑面上出现底座下陷、侧倾的风险，

　　底座与螺杆主体的连接位置做了加厚过渡处理，消除应力集中点，长期承受交变载荷也不会出现根部断裂的问题。顶部的承托块做了V型防滑处理，接触被顶升构件时可以增大摩擦力，防止顶升过程中构件滑移，转臂采用偏心插入式设计，不需要额外配套专用手柄，现场用撬棍、钢管等常规工具就能插入转臂孔带动螺杆转动，适配工地、维修车间的复杂作业条件。从安装边界来看，这类小型螺旋顶升结构收拢状态下整体高度较低，可以放入设备底部间隙较小的位置，最大顶升行程覆盖常规小型设备检修、构件调平的高度需求，整体外轮廓没有突出的尖锐结构，存放和转运时不会剐蹭周边物件。设计建模过程中，螺纹副的配合间隙做了合理预留，既保证转动时的顺畅度，不会出现卡滞、咬死的问题，

　　又能控制配合间隙避免顶升时出现过大的晃动量，转臂与螺杆头部的连接位置做了限位设计，防止转动操作时转臂脱出引发安全隐患。整个结构没有复杂的液压、电气元件，日常维护仅需要定期在螺纹副位置涂抹润滑脂，就能保证长期顺畅使用，在小型设备安装调平、仓储重物移位、车辆应急换胎、工装夹具高度调整等场景下，都能发挥稳定的顶升支撑作用，相比液压类顶升结构，不存在密封件老化漏油、低温环境下液压油黏度变化导致顶升失效的问题，环境适应性更强。
