1800型H型钢组立生产加工设备

　　在钢结构预制件批量生产车间里，H型钢的组对工序长期是制约产能的关键环节，传统人工划线、吊装对位、点焊固定的作业模式，不仅需要多名起重工、铆工配合完成，还容易出现腹板翼缘错位、组对间隙不均、垂直度超差等问题，后续矫正工序要耗费大量工时，这套1800规格的H型钢组立设备，正是针对这类车间痛点设计的专用加工装备。整套设备沿工件输送方向长距离排布，核心由长距离辊道输送段、双侧辅助夹持定位机构、中部组立主机三部分构成，安装时需要提前按照设备排布图浇筑混凝土地基，预留地脚螺栓安装孔，保证整条辊道的直线度与水平度偏差控制在允许范围内，避免工件输送过程中出现卡滞、偏移问题。设备的核心功能是完成H型钢腹板与上下翼缘板的自动对位、夹紧、定位点焊，

　　可直接对接上游的火焰切割机下料工位，下游衔接龙门自动焊机、翼缘矫正机，组成完整的H型钢自动化生产线，完全替代传统人工作业模式，大幅降低班组人员配置，减少重体力吊装对位的劳动强度，同时稳定控制组对精度，避免人工操作的随机性误差，从工序源头保证H型钢成品的生产质量，是各类金属结构加工厂、钢结构预制车间的核心必备加工设备。设计阶段针对常规H型钢的加工参数范围做了适配，可满足腹板高度200-1800mm、腹板厚度6-32mm，翼缘板宽度200-800mm、翼缘厚度6-40mm范围内的H型钢组对作业，覆盖了常规厂房钢结构、桥梁附属钢结构、设备支架钢结构所用的绝大多数H型钢规格。结构设计上，辊道段采用分段式模块化设计，

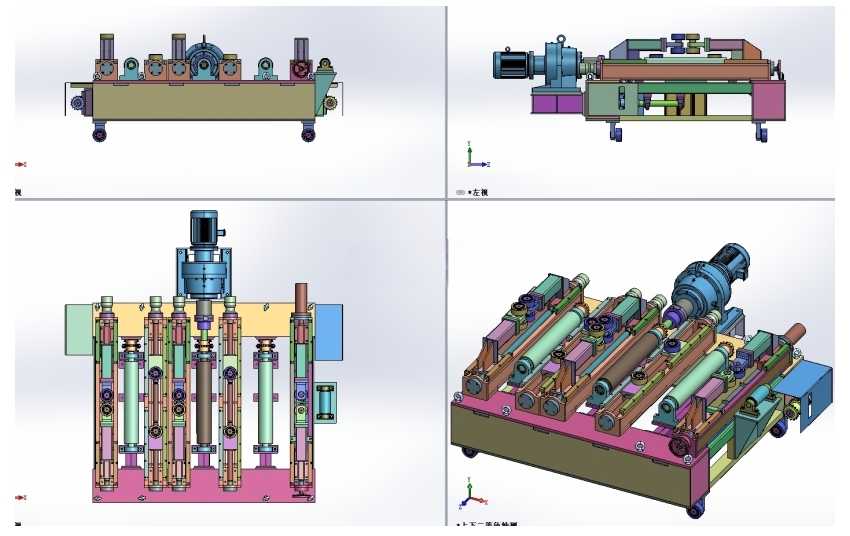

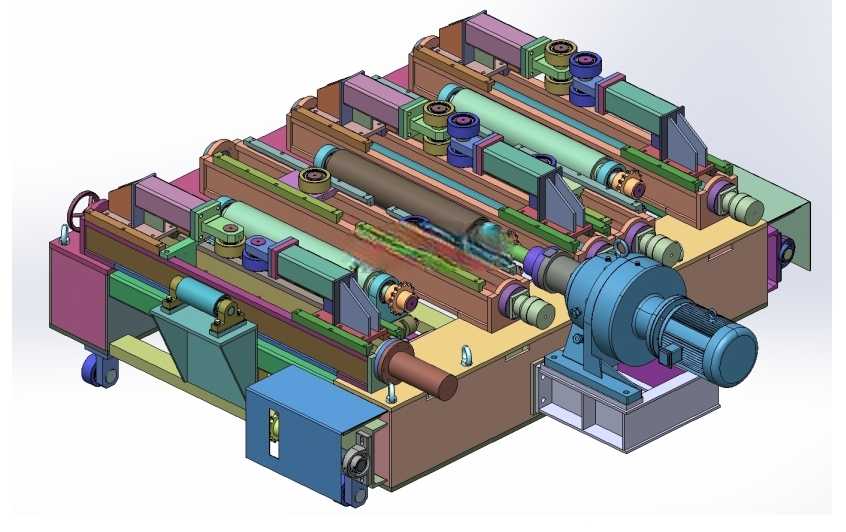

　　可根据车间实际场地长度调整拼接段数，适配不同厂房的安装边界；辅助夹持装置沿辊道间隔布置，可在工件输送过程中对翼缘板进行初步导向扶正，避免工件长距离输送出现偏斜；中部组立主机设置了多组可调节的压紧、对中机构，可根据待加工H型钢的规格参数快速调整夹持位置，对中机构采用同步联动设计，保证腹板始终处于翼缘板的中心位置，压紧机构可提供足够的夹持力，避免点焊过程中工件出现移位。整套设备的结构排布充分考虑了车间作业的操作空间与维护空间，主机位置预留了点焊作业的操作位，辊道两侧预留了人员巡检通道，所有可调节部位都设置了清晰的刻度标识，方便操作人员快速调整参数适配不同规格工件，传动部位都设置了安全防护结构，避免车间作业过程中出现安全隐患。建模过程中对所有运动部件的行程做了干涉校验，保证夹持、输送、压紧动作全程无卡滞，各连接部位的螺栓、定位销都按照实际装配标准建模，可直接作为设备加工装配、升级改造的参考依据。
