老式焊接防护面罩实体造型

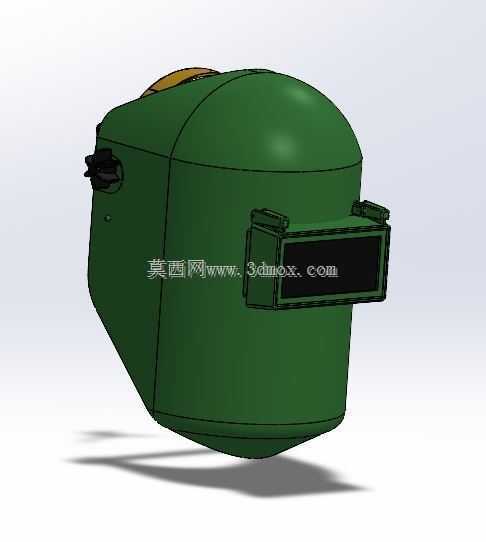

　　这套造型围绕车间里长期使用的老式焊接防护面罩展开，重点还原焊工在手工电弧焊、气保焊、返修点焊和临时补焊场景中佩戴的护具形态。壳体采用近似头盔的包覆式轮廓，顶部为圆滑弧面，侧面向下颌位置收束，能够在焊枪近距离操作时遮挡弧光、飞溅火星和高温焊渣。正面观察窗区域单独做成外凸框体，镜片安装位带有边框和压片结构，便于后期在结构中加入黑玻璃、保护白片、压条与固定卡扣；窗口位置略低于视线自然高度，符合焊工低头对准熔池时的观察习惯。

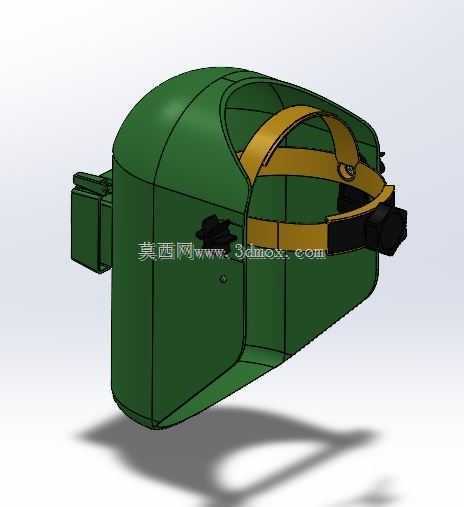

　　建模时没有把面罩简化成单一圆球，而是按实际佩戴逻辑拆分出头壳主体、前置镜框、侧向调节件和顶部辅助结构。头壳后部保留较完整的包围范围，减少侧向弧光从耳侧进入；前脸与侧壳之间通过折线过渡，既表现薄板冲压或玻璃钢糊制后的棱面，也让壳体在有限壁厚下获得更好的抗变形能力。左侧突出的旋钮状结构对应头带调节或锁紧位置，建模时需要留出与内部头带支架连接的空间，不能只做外观凸台。顶部小块异色构件可理解为透气、吊挂或加强部位，和主壳体之间应保留装配间隙。

　　从尺寸边界看，这类面罩的外形需要同时容纳成人头部、头带、缓冲垫和观察窗组件。模型在宽度方向以镜框为最前边界，侧向旋钮构成次要外轮廓，后下方则按颈部活动空间收出斜度。若用于结构校核，应重点检查镜框开口与眼位的相对关系、壳体下缘与肩部是否干涉、侧部旋钮是否会在转头时碰到衣领或送风管路。用于工装展示时，可将面罩挂在焊接工位旁，配合焊机、送丝机、工件夹具形成完整作业场景；用于教学或动画时，可拆解镜框压片、滤光镜片、头带调节件，展示防护装备从外壳到佩戴支撑的装配关系。

　　外观上的旧化绿色漆面反映了车间护具常见的耐脏涂装，表面不追求流线型消费产品质感，而强调耐磕碰、易放置和可快速翻转观察。前置黑框承担镜片定位和遮光延伸作用，框体四周的小凸缘可模拟焊点、铆钉或卡扣位。整体结构虽然不属于复杂传动设备，但对曲面连续性、装配间隙、人机视线和佩戴包络都有明确要求，适合作为劳保用品建模、焊接工位布局、职业培训演示以及防护装备二次设计的基础造型。
