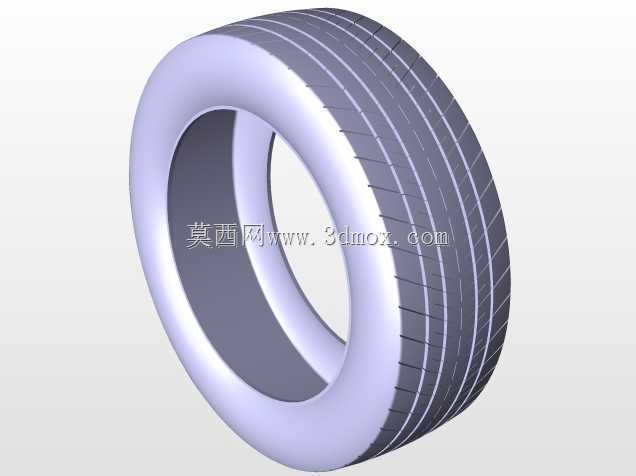

乘用车子午线轮胎结构三维设计数模

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，这个数模还原的是常规家用乘用车子午线轮胎的完整结构，胎体采用无内胎设计的环形空腔结构，整体轮廓按照常规16寸轮辋适配的尺寸做了还原，胎圈位置的内径严格匹配轮辋的安装止口尺寸，安装时胎圈与轮辋的贴合面预留了0.3mm的过盈量，保证充气后密封性能，不会出现慢漏气的问题。胎面部分做了四条纵向主排水槽，槽深按照常规新胎8mm的深度设计，横向的细纹沟槽兼顾干地抓地与雨天排水性能，花纹块的排布做了节距错位，能有效降低高速行驶时的花纹共振噪音，胎侧部分的厚度按照常规3.5mm的橡胶层厚度建模，胎侧的弧度设计兼顾了行驶时的缓冲性能，过减速带或者颠簸路面时，

　　胎侧的形变空间能过滤掉大部分路面冲击，不需要额外调整悬架的阻尼参数就能适配大部分家用车的行驶需求。做整车总布置时，这个数模可以直接导入装配体，核对轮拱的安装间隙，前轮转向时的最大转角下，胎侧与轮拱内衬、减震器弹簧座的最小间隙要控制在15mm以上，避免满载转向或者颠簸压缩时出现轮胎剐蹭车身的问题；后轮位置要核对与纵臂、刹车卡钳的间隙，保证刹车系统散热空间充足，不会因为轮胎过近导致刹车热量堆积影响制动性能。建模时胎面的花纹沟槽做了拔模角度处理，实际开模生产时，橡胶硫化脱模不会出现花纹块撕裂的问题，胎体内部的帘布层结构虽然没有做分层建模，但外轮廓的形变预留是按照常规2.5bar标准胎压下的滚动半径做的校准，做整车动力学仿真时，

　　滚动半径参数可以直接取数模的静态半径乘以0.97的滚动系数，不需要额外做参数修正。很多新手做底盘设计时容易忽略轮胎的安装边界，直接拿简化的圆环代替轮胎，最后实车装配时才发现胎面过宽蹭轮眉，或者胎侧弧度不对蹭转向拉杆，这个数模把轮胎的所有外轮廓细节都做了还原，包括胎侧的安装线标识位置、动平衡块的预留安装空间，装配时可以直接核对轮辋的偏距是否匹配，不需要反复调整轮辋的ET值来适配。另外做碰撞仿真时，轮胎的模型刚度参数可以按照常规橡胶材料的邵氏硬度65A来设置，胎体的环形结构在碰撞时的吸能特性也能准确还原，不会因为模型简化导致碰撞仿真结果出现偏差。日常做配件改装的设计时，这个数模也可以用来匹配防滑链、胎压监测传感器的安装位置，胎圈位置的厚度预留了气门嘴的安装孔位，直接在对应位置开孔就能安装常规的橡胶气门嘴，不需要额外调整胎圈的结构。
