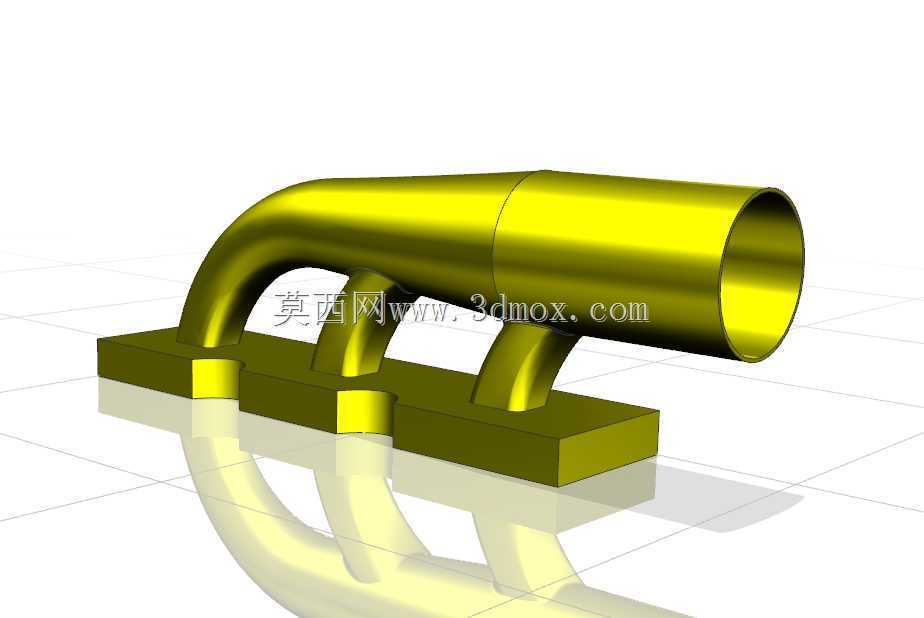

带安装底座多通路金属歧管结构设计

　　这类带集成安装底座的歧管结构，常应用在需要对流体通路进行分流、汇流整合的工业场景中，比如小型液压系统的支路分配、气动控制回路的管线集成、冷却循环系统的流道梳理，相比零散的接头拼接结构，一体化的设计能大幅减少管路连接点，降低流体泄漏的风险，同时压缩整体安装占用空间。从结构设计逻辑来看，主体流道采用渐变管径设计，入口端管径更大，适配主流输送管路的对接尺寸，顺着弯弧段逐步过渡到三个等径的下接支路，每个支路末端都做了加厚的对接凸台，凸台端面预留了密封件安装的沉槽空间，和外部管路对接时可以直接加装O型圈实现端面密封，不需要额外缠绕密封填料，装配效率更高。弯弧段的曲率经过反复校核，既保证流体在转向过程中不会产生过大的局部阻力，

　　避免出现流道内的紊流、压损过大问题，同时弯管部分的壁厚做了均匀加厚处理，对应高压输送场景下的应力集中区域，能承受更高的管路内部压力，不会在长期承压后出现弯角处开裂的问题。底部的安装底座和三个支路的支撑筋做了一体化融合设计，底座上预留了三个对应安装孔位，孔位间距按照通用安装面板的标准孔距设置，安装时可以直接通过螺栓将整个歧管固定在设备面板或者阀组安装板上，支撑筋从弯管外壁一直延伸到底座平面，形成三角稳定支撑结构，即使设备运行过程中产生持续振动，也不会出现管路接口松动、歧管移位的问题。整体外形的边界尺寸经过优化，主体管段的轴向长度控制在常规阀组的安装间距范围内，弯管的最高凸起高度不会超出周边元件的安装安全距离，不会和相邻的阀件、

　　管线产生安装干涉。对接端的管口做了倒角导向处理，和外部管路插接时可以快速对准，不需要反复调整角度就能完成装配。整个结构的流道内壁做了顺滑过渡处理，没有突兀的台阶或者锐角，流体通过时不会产生局部涡流，也能减少流体中杂质在管内滞留堆积的可能，长期使用也不容易出现流道堵塞的问题，适合用在对管路洁净度有一定要求的冷却、润滑回路中。
