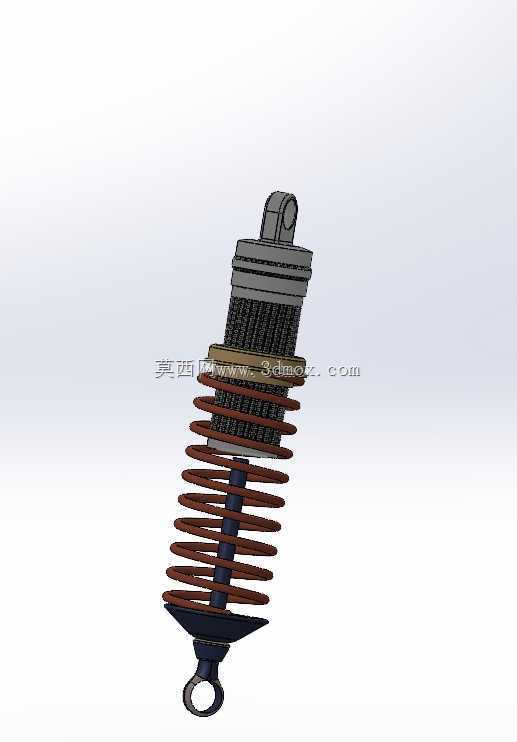

车辆悬架用螺旋弹簧阻尼减震器结构

　　该减震结构主要应用于乘用车辆、非道路作业机械的底盘悬架系统中，核心作用是过滤路面传递至车架的颠簸冲击，同时抑制螺旋弹簧压缩回弹过程中的多余往复振荡，保证行驶过程中车轮与地面的有效贴合，提升操控稳定性与乘坐舒适度。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼芯轴布置在结构中心位置，螺旋弹簧套设在阻尼筒外侧，上下两端分别通过吊耳结构与车架、转向节对应安装位铰接，这种布局能最大限度压缩径向安装空间，同时保证弹簧受力与阻尼作用力始终保持同轴，避免偏载导致的阻尼杆偏磨、弹簧应力集中断裂等失效问题。设计过程中需要重点匹配弹簧刚度与阻尼阀系的阻尼系数，弹簧刚度需要根据整车整备质量、轴荷分配来计算，既要满足空载状态下的基础支撑力，

　　避免悬架打底，也要保证满载状态下弹簧有足够的压缩行程，不会出现刚度过大导致的滤震效果差的问题；阻尼系数则需要匹配弹簧的固有振动频率，压缩段阻尼设置相对偏小，保证冲击传入时弹簧能快速收缩吸收能量，回弹段阻尼设置偏大，快速消耗弹簧蓄积的弹性势能，避免出现多次往复弹跳的情况。外形尺寸方面，整体结构为细长柱形，上下吊耳的铰接孔中心距为安装核心边界尺寸，设计时需要预留足够的跳动行程，保证车轮上下跳动到极限位置时，减震器不会出现拉脱或者顶死的情况；弹簧的外径尺寸需要匹配周边安装空间，避免转向过程中减震器与轮辋、下摆臂等周边部件发生运动干涉。阻尼筒外侧设置有防尘罩结构，能阻挡行驶过程中泥水、沙尘附着在阻尼杆表面，

　　避免杂质刮伤阻尼杆油封导致漏油失效，下端的弹簧座采用一体冲压成型结构，与阻尼筒外筒过盈压装固定，保证弹簧支撑面的平面度，避免弹簧安装后出现倾斜偏载；上端的吊耳内部镶嵌有橡胶衬套，能过滤一部分高频细碎振动，同时允许减震器在工作过程中产生小角度的摆动，适配悬架跳动过程中的角度变化。建模过程中需要重点还原各部件的配合关系，弹簧的螺旋升角、有效圈数、支撑圈数都要按照实际设计参数绘制，阻尼筒的各段台阶尺寸、油封安装位、阻尼杆的直径都需要符合实际选型规格，上下吊耳的铰接孔内径、衬套厚度也要对应通用安装标准，方便后续导入整车装配模型中做运动干涉校核、静力学受力仿真分析。
