电机直连式砂轮抛光设备结构设计

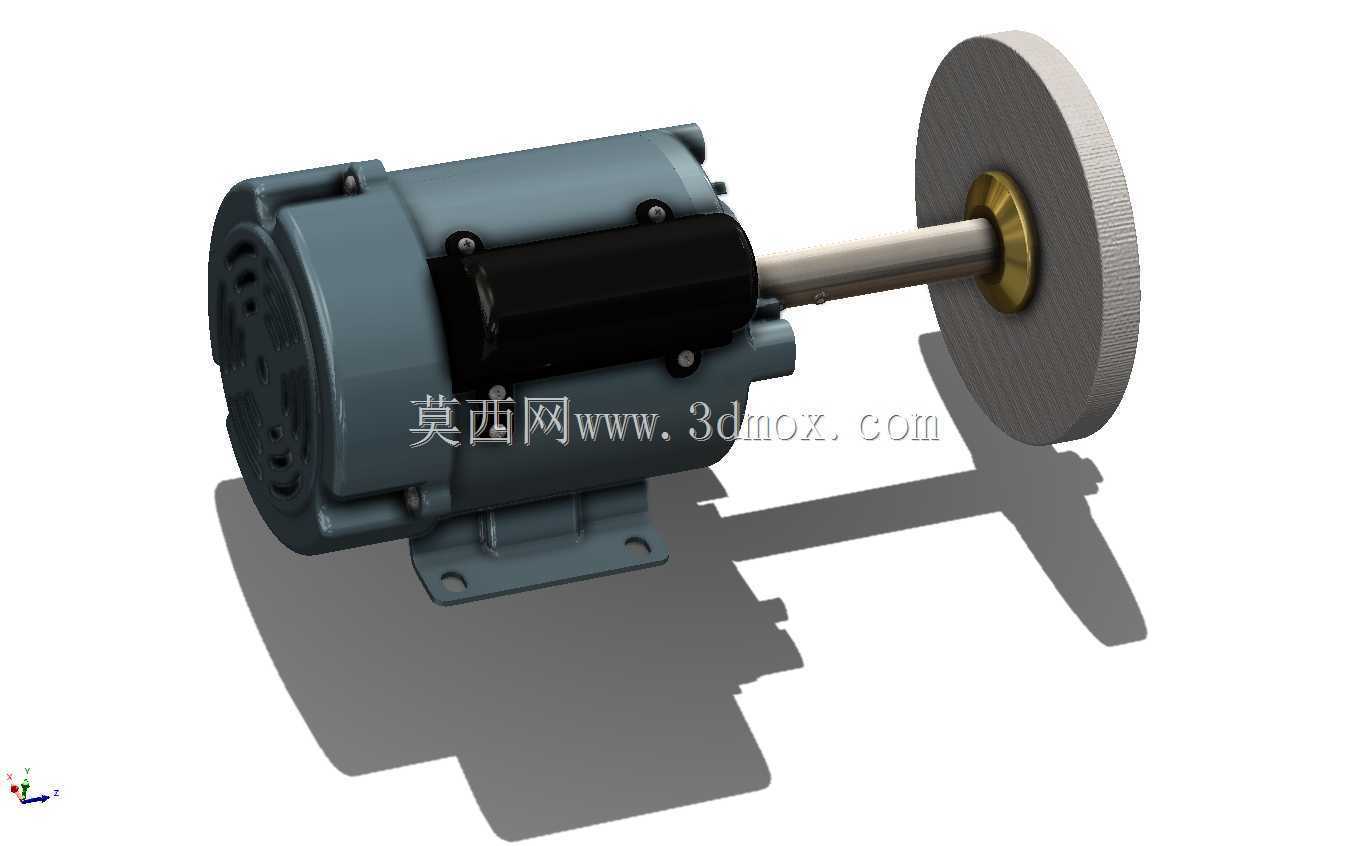

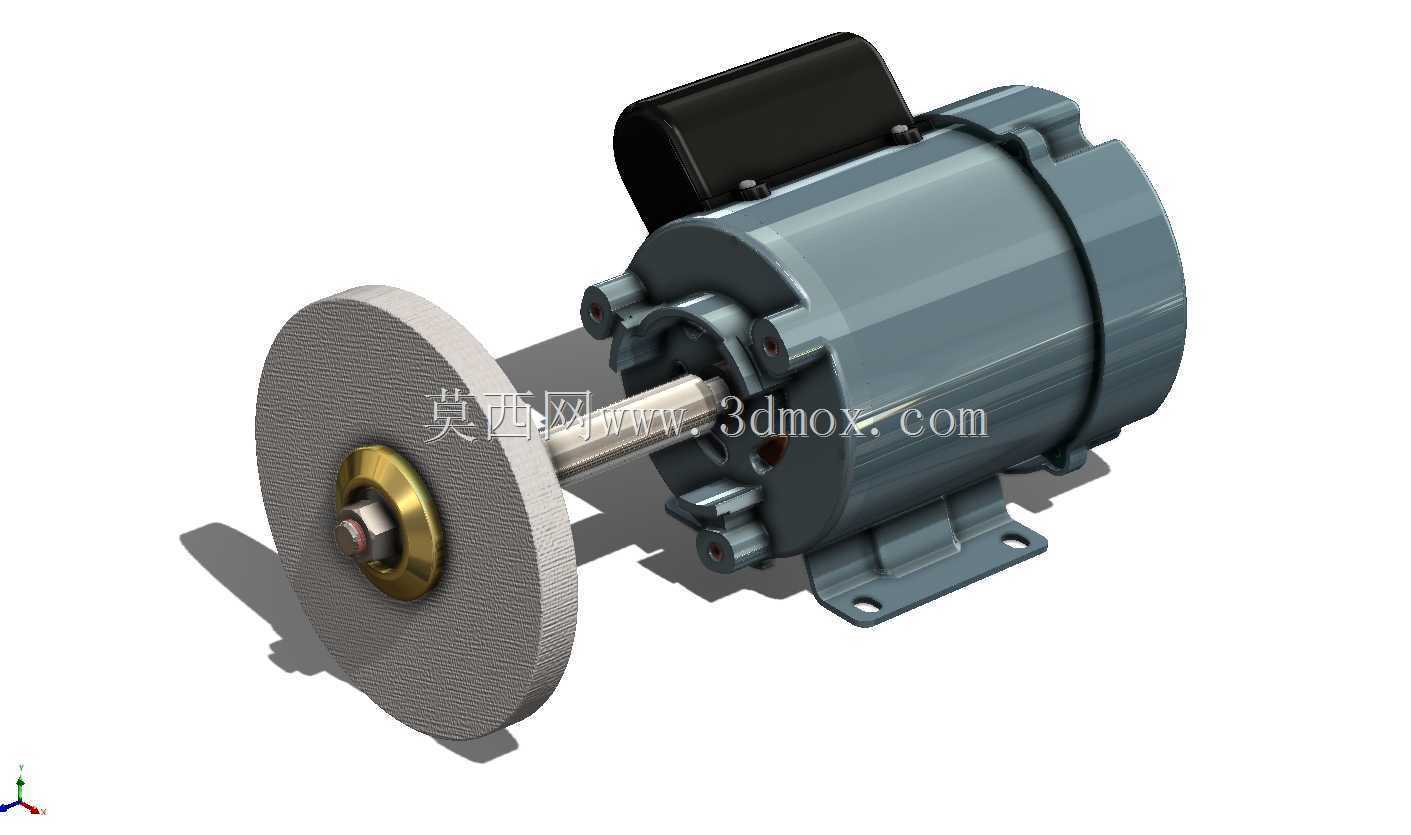

　　这款抛光设备采用电机直驱砂轮的结构布局，核心应用场景覆盖五金零件去毛刺、金属型材表面精抛、小型工件焊缝打磨等机加工后处理工序，在五金加工、汽配维修、小型五金作坊的表面处理工位十分常见。设备核心动力采用卧式安装的异步电机，输出轴直接延伸作为砂轮安装主轴，省去了中间皮带传动或齿轮减速的结构，既压缩了设备整体轴向尺寸，也减少了传动环节的功率损耗，空载启动响应速度更快，日常维护时无需调整传动带张紧度，降低了运维工作量。设计阶段优先考虑了砂轮安装的同轴度要求，主轴轴端设计有阶梯定位轴肩，配合锁紧螺母实现砂轮片的轴向压紧，两侧加装的金属垫圈可分散锁紧压力，避免砂轮片局部受力碎裂，同时轴端预留的螺纹段可适配不同厚度的抛光轮、砂轮片，满足粗磨、

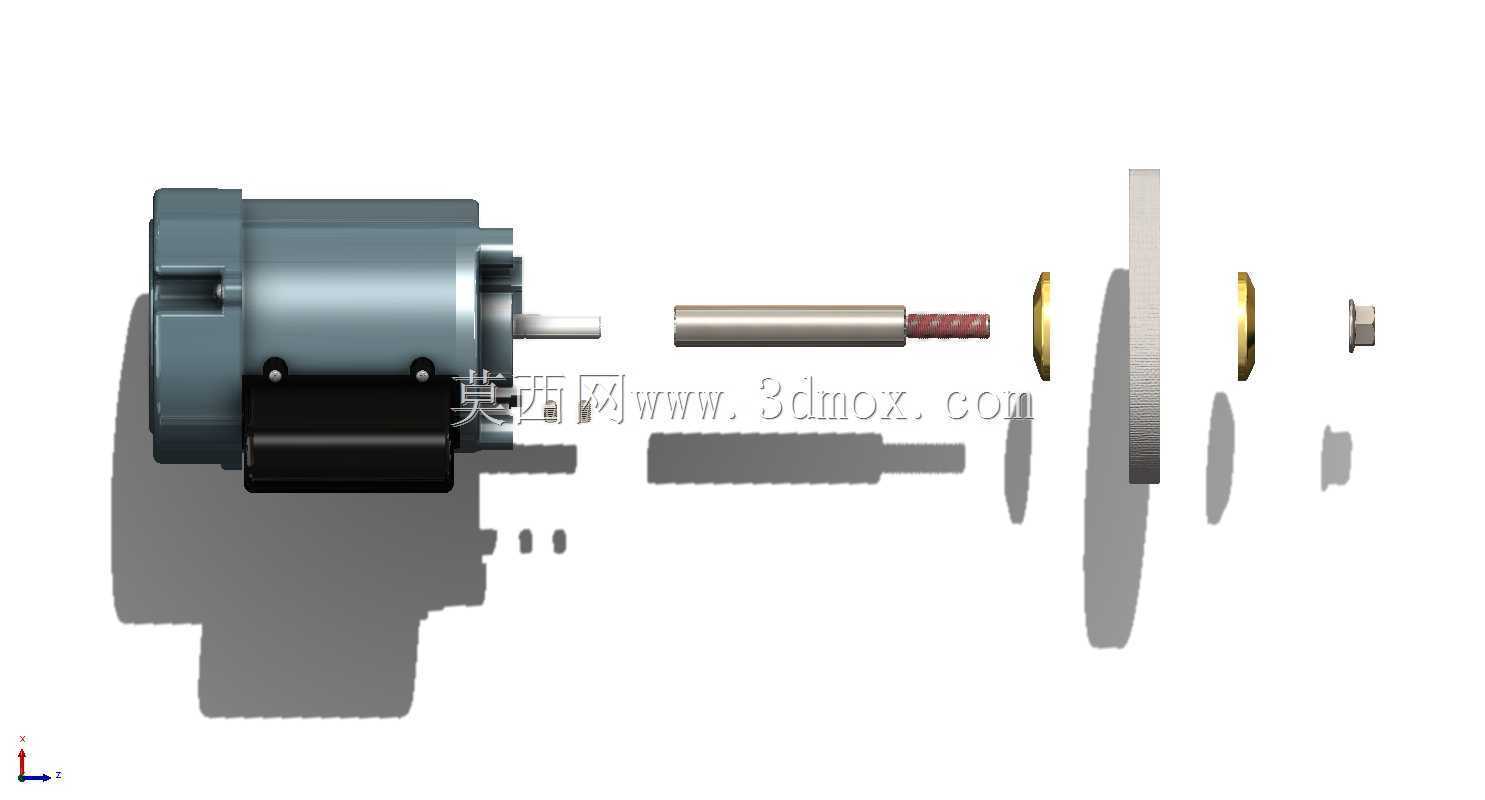

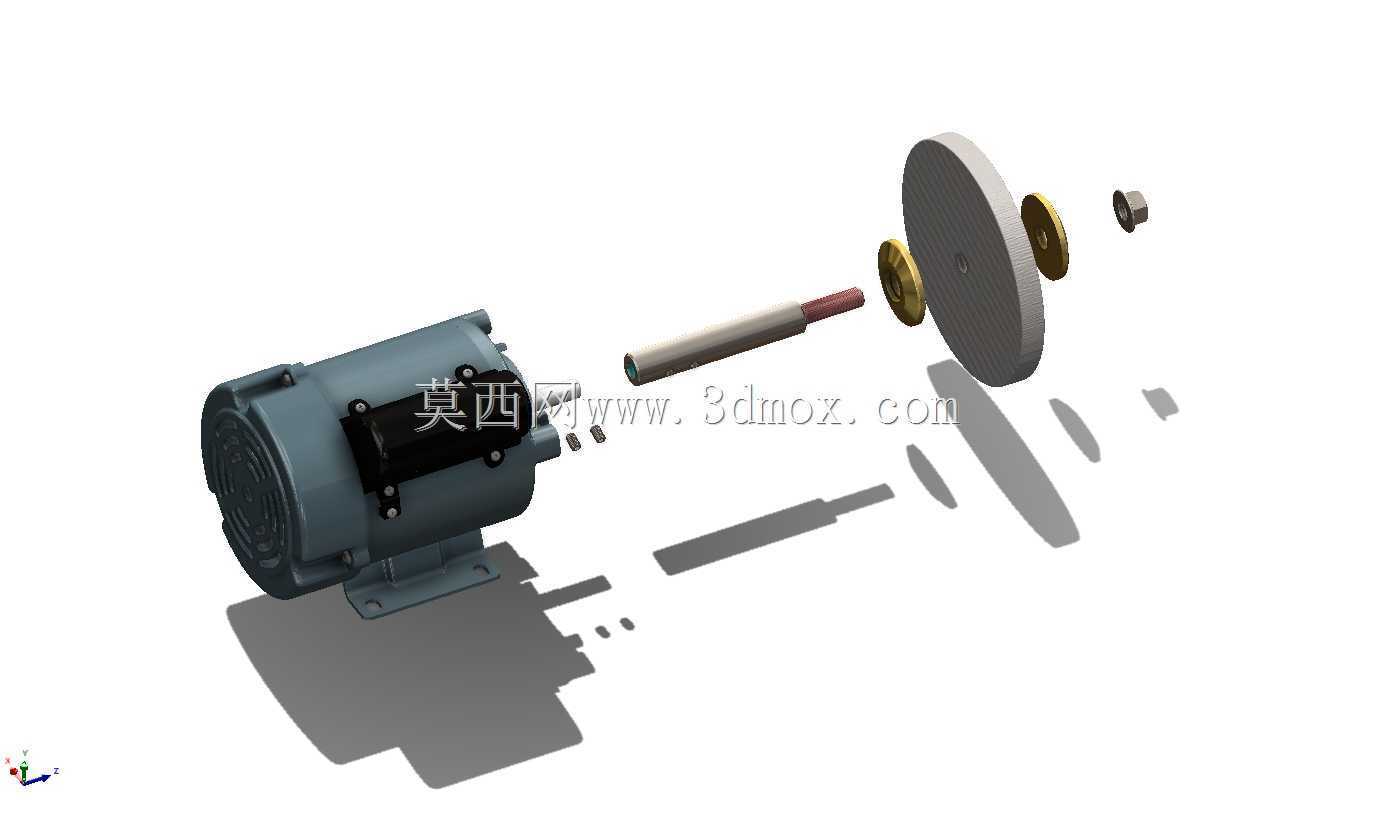

　　精抛不同工序的加工需求。从安装边界来看，电机底部采用标准卧式底脚安装结构，四个安装孔位的孔距符合通用小型电机的安装尺寸规范，可直接固定在铸铁工作台或定制机架上，设备整体轴向长度控制在适配单人操作的范围，操作位距离砂轮工作面的预留空间符合人工打磨的操作距离，无需额外加装延伸工装即可完成手持工件的打磨作业。结构设计上充分考虑了磨削作业的受力特性，电机输出轴的径向跳动公差控制在磨削作业允许的范围内，避免高速运转时砂轮出现偏摆导致的加工面振纹，同时主轴的刚性经过校核，可承受常规手动打磨时的径向进给压力，不会出现轴段挠曲变形的问题。设备的爆炸结构清晰展示了各部件的装配关系，从电机端盖、主轴、砂轮片到锁紧螺母的装配层级明确，

　　建模时还原了各配合面的公差配合属性，装配时可按照爆炸视图的顺序依次完成部件组装，无需额外配做连接件。实际使用中，这款直连式抛光设备相比带传动结构的抛光机，运转时的振动更小，打磨时的手感更稳定，针对小型五金件的表面抛光、去飞边作业，加工效率比手工打磨提升数倍，同时设备结构简单，易损件仅为砂轮片，更换时只需松开轴端锁紧螺母即可完成替换，无需复杂的拆装步骤，适合小规模加工场景下的长期连续使用。
