独立摇头式石板连续抛光生产线结构设计

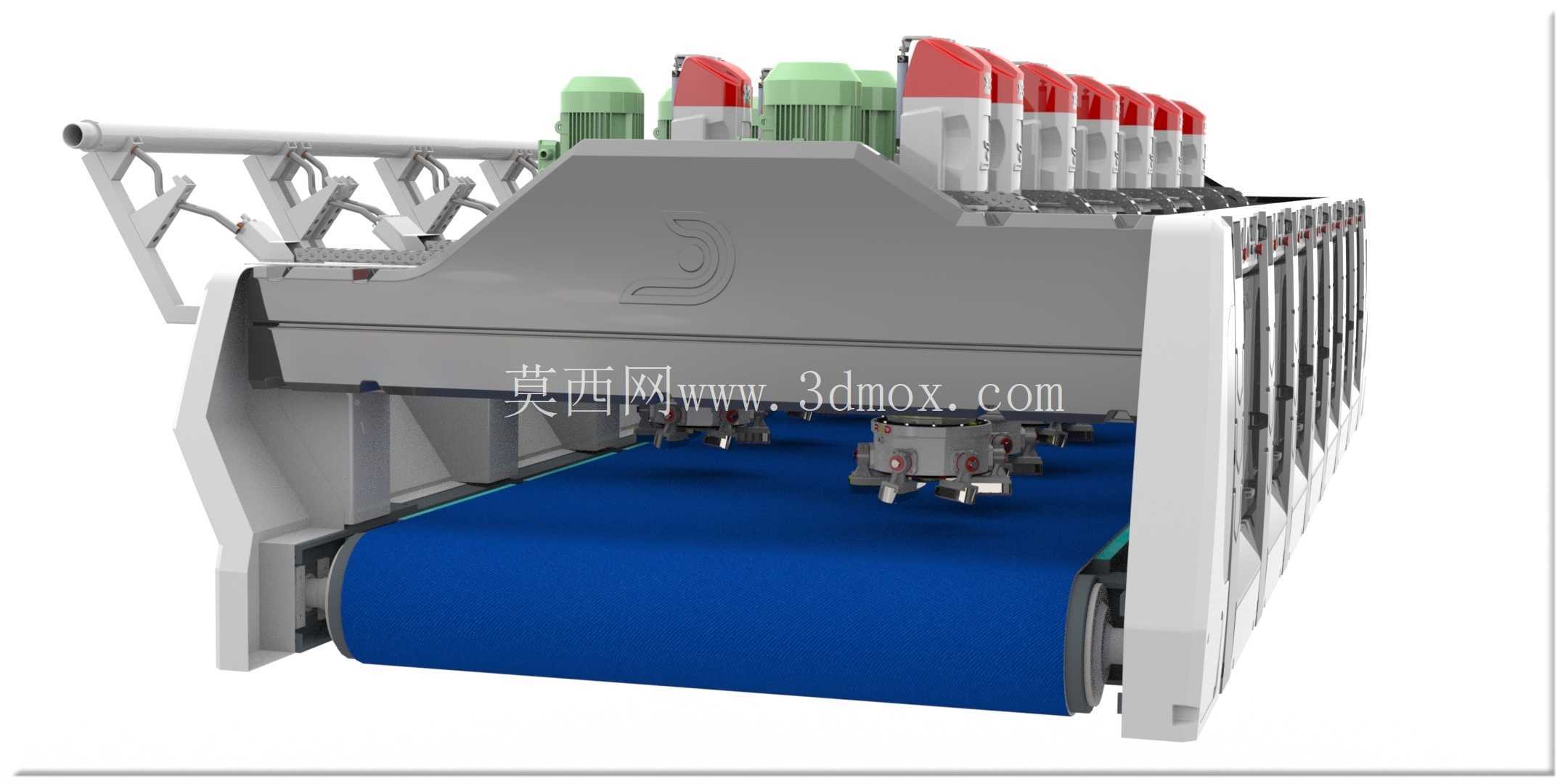

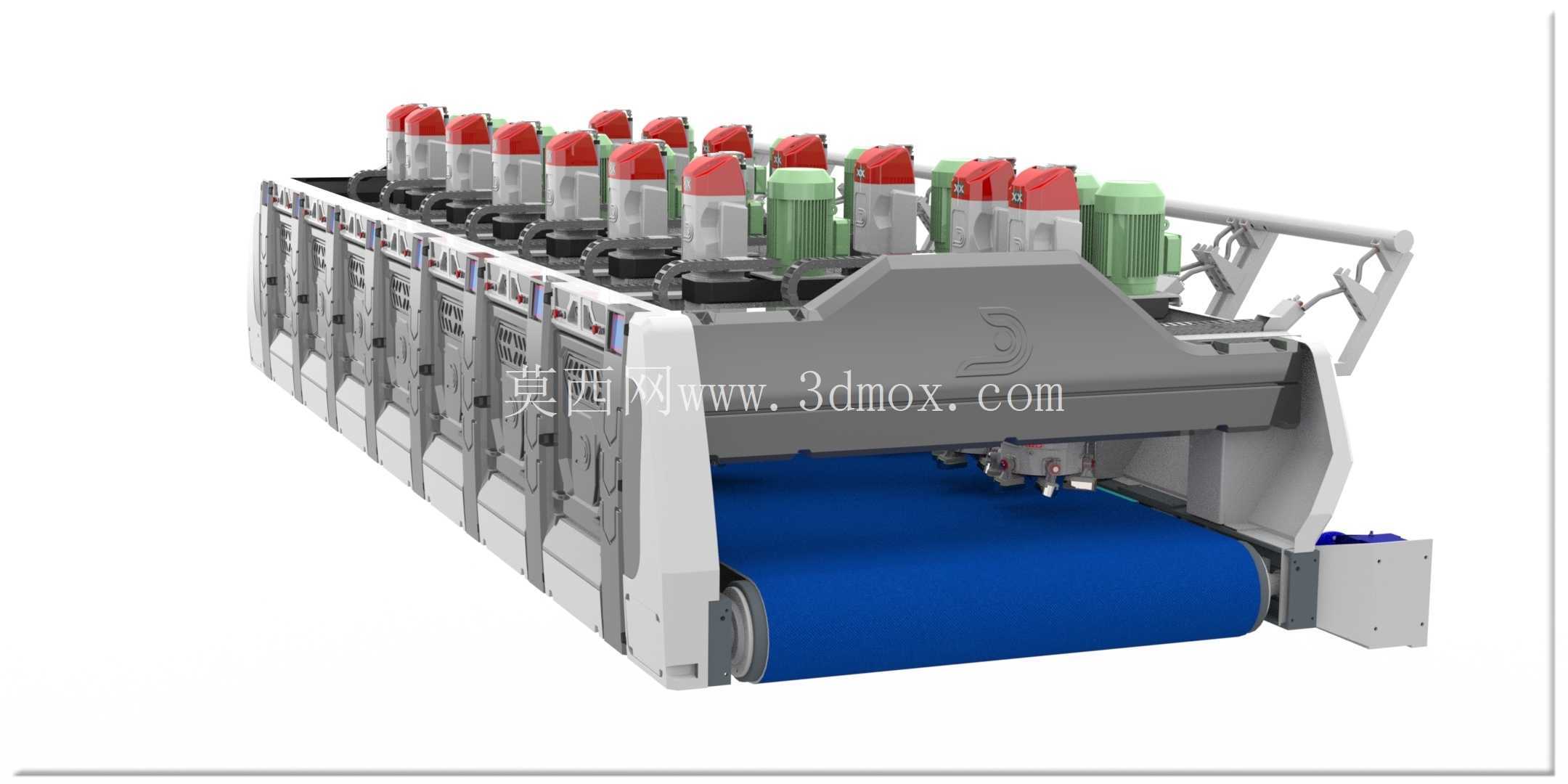

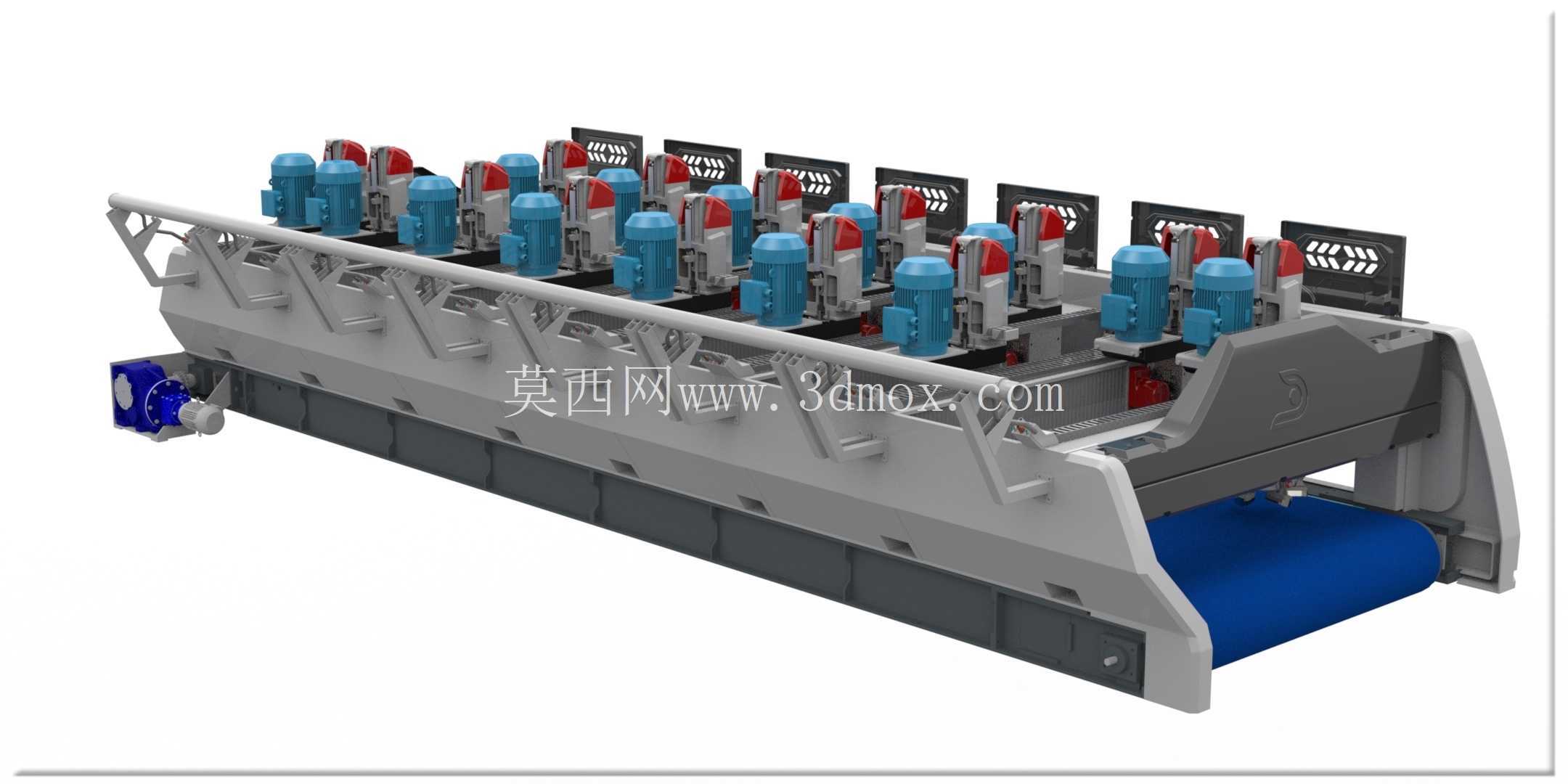

　　在建筑装饰石材加工环节，大规格石板的表面抛光工序长期存在加工效率与平整度难以兼顾的痛点，传统单工位抛光设备需要人工反复转运板材，不仅劳动强度大，不同工位的加工参数偏差还容易导致板面出现抛磨不均、波浪纹、光泽度不一致的问题，这套独立摇头式石板连续抛光生产线的三维结构，正是针对大板连续化抛磨作业的需求完成的整体设计。从产线布局来看，设备采用贯通式皮带输送结构作为板材承载基础，蓝色输送皮带的幅宽对应常规民用及工程用石材大板的通用尺寸，输送面高度设置符合车间人工上下料或者配套自动上板机的对接高度，设备整体长度根据配置的磨头数量排布，单组磨头单元采用模块化设计，可根据不同产能需求增减磨头组数，安装时只需保证输送机架的整体水平度，各组磨头单元通过定位销与主机架连接即可完成拼装，大幅降低现场安装的调试周期。

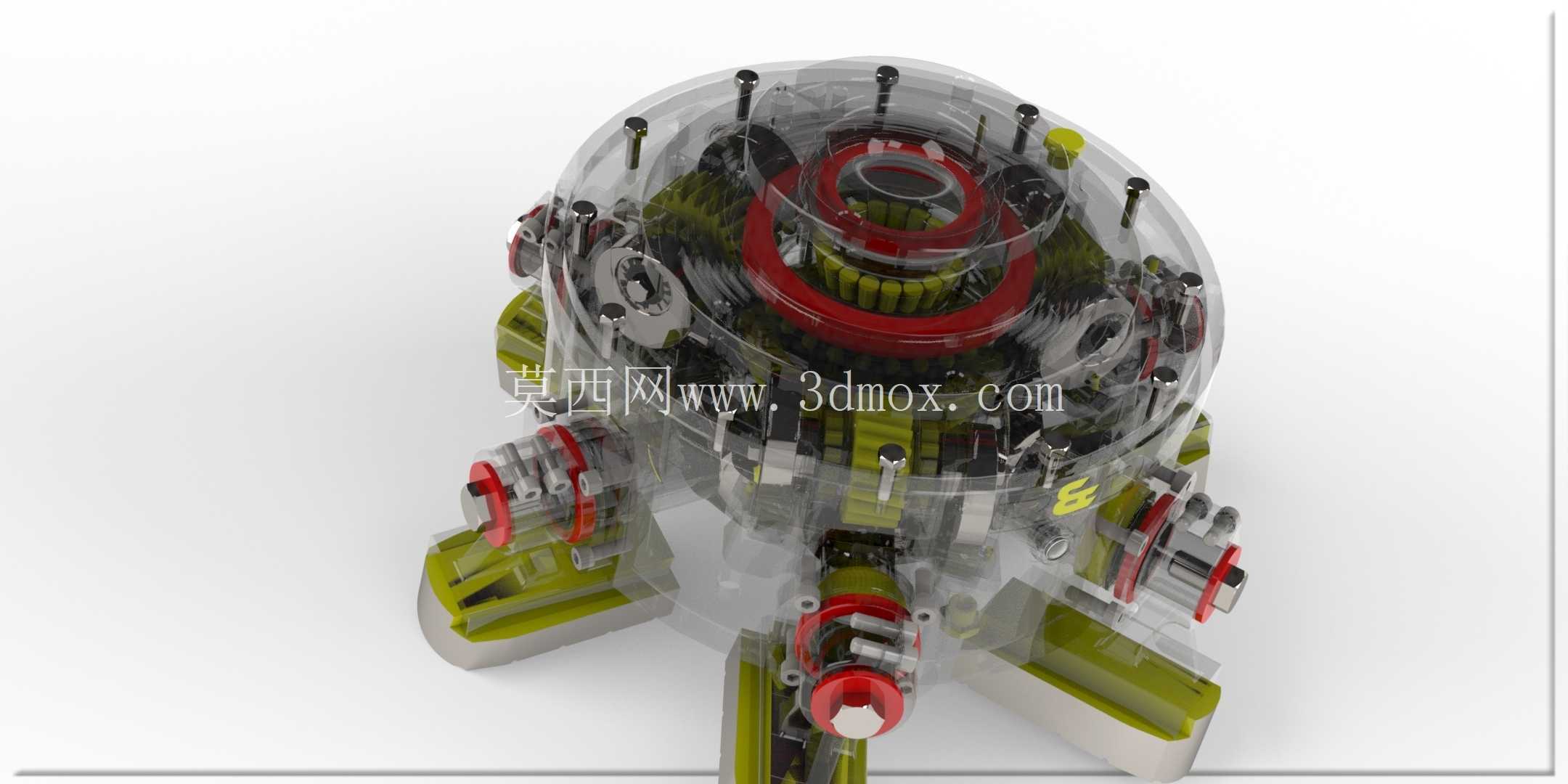

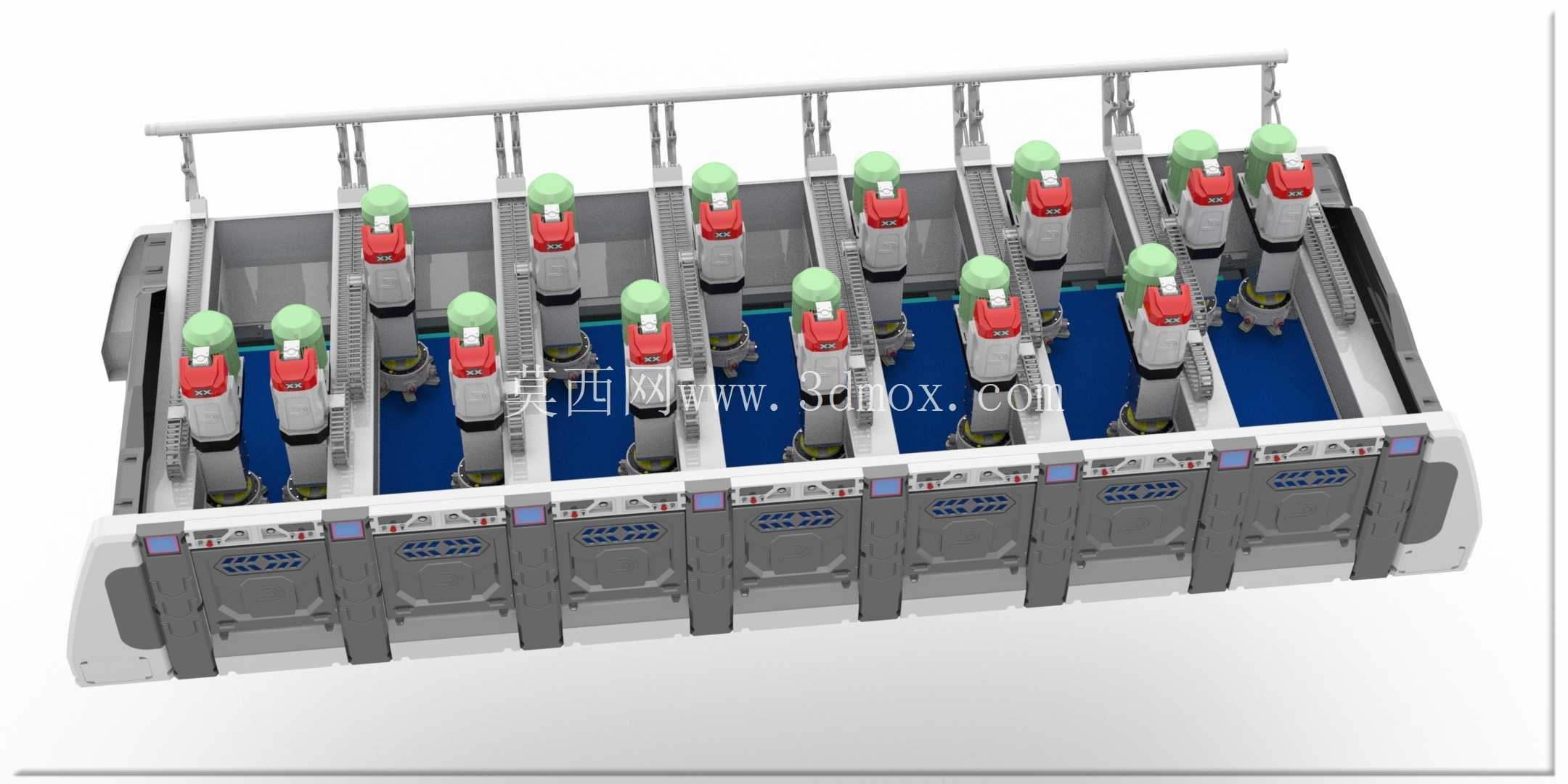

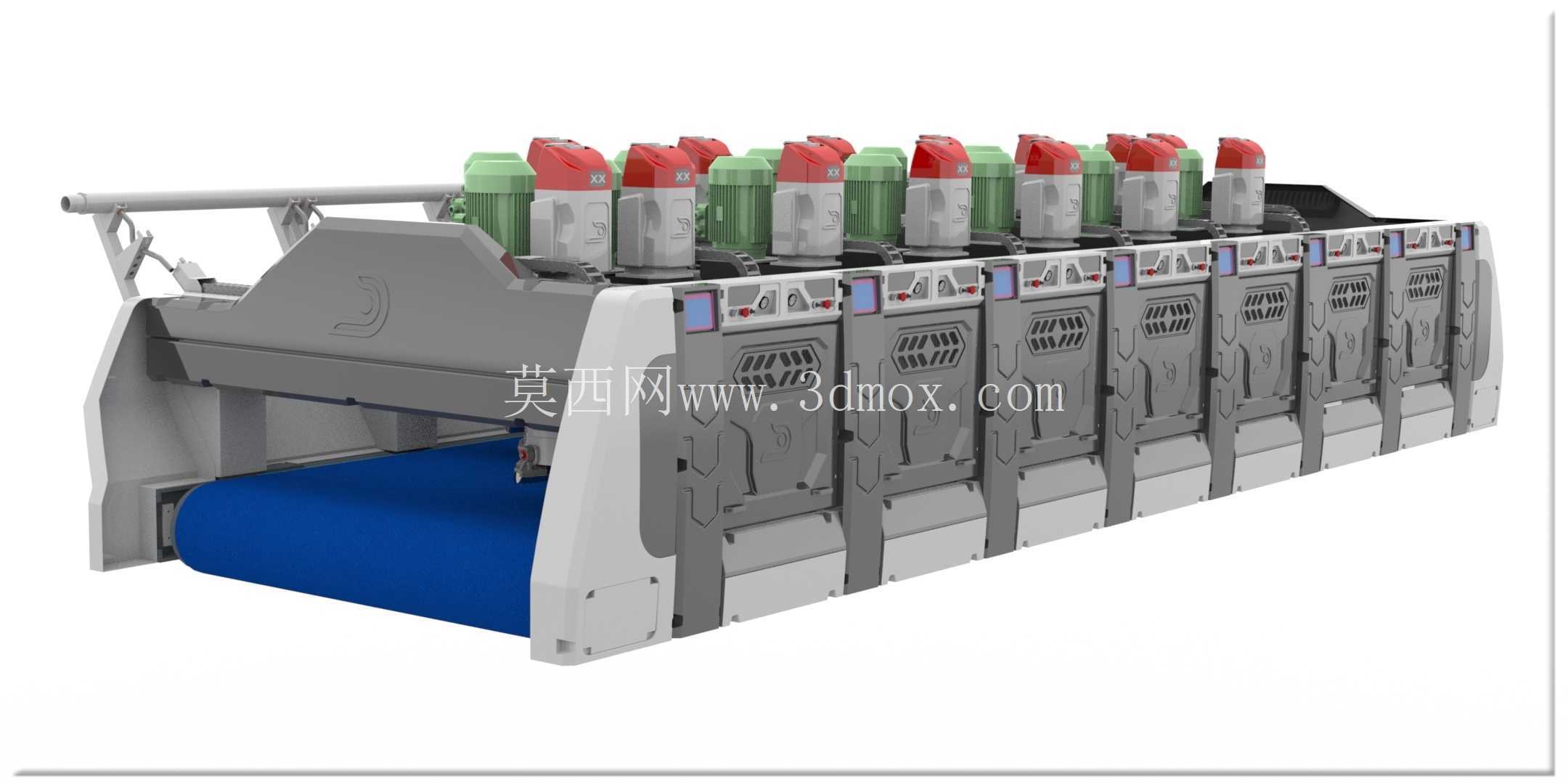

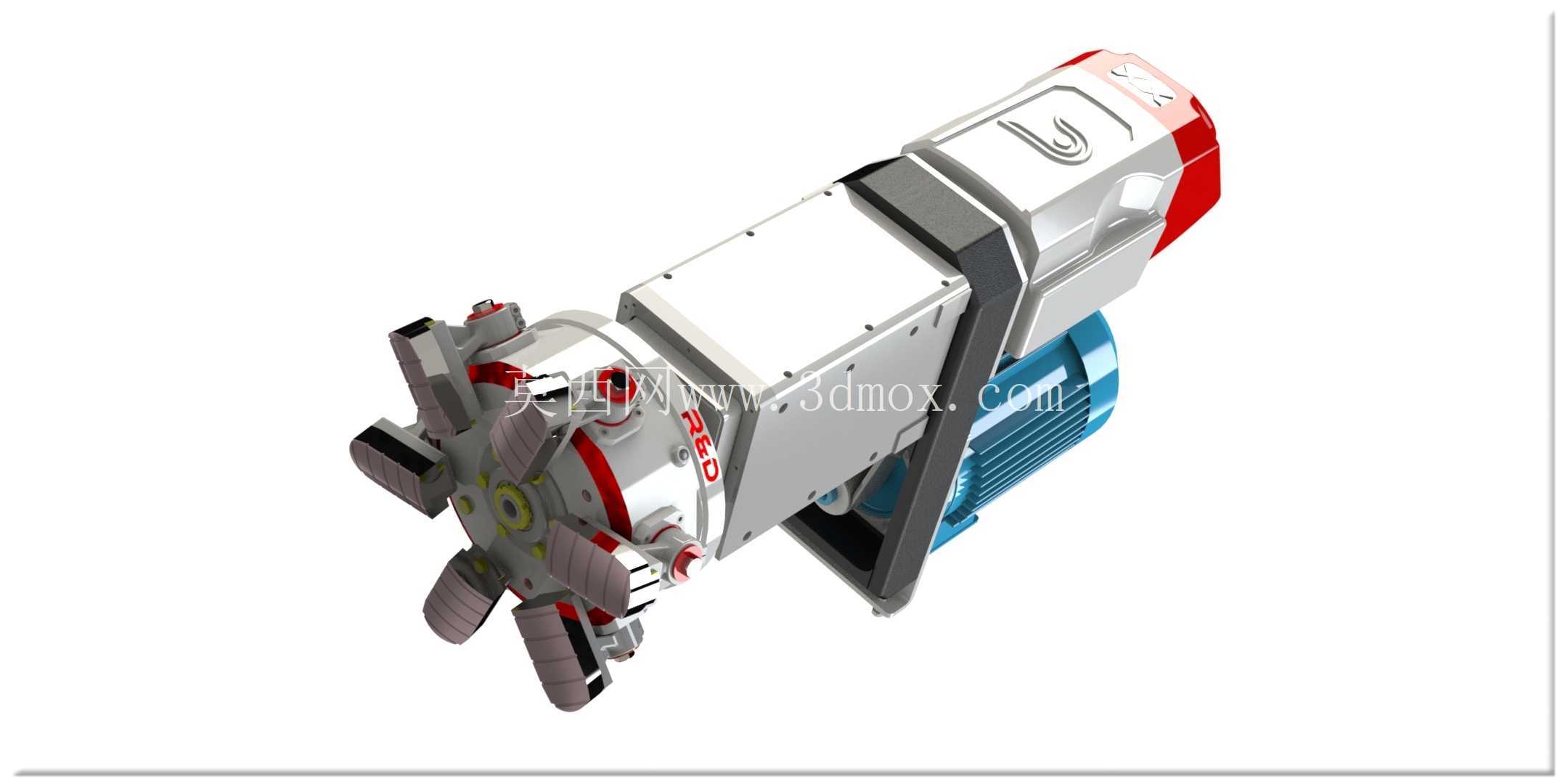

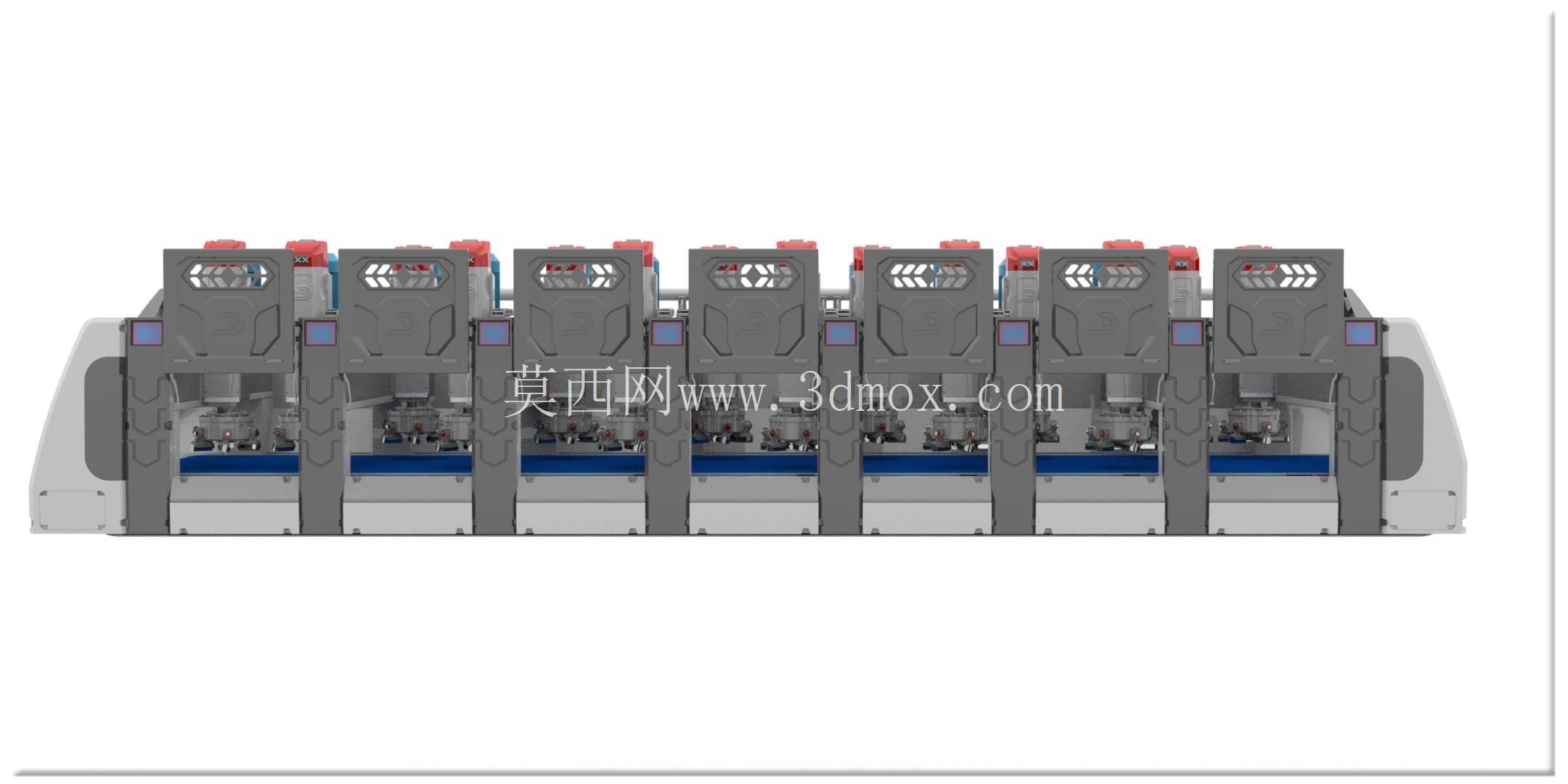

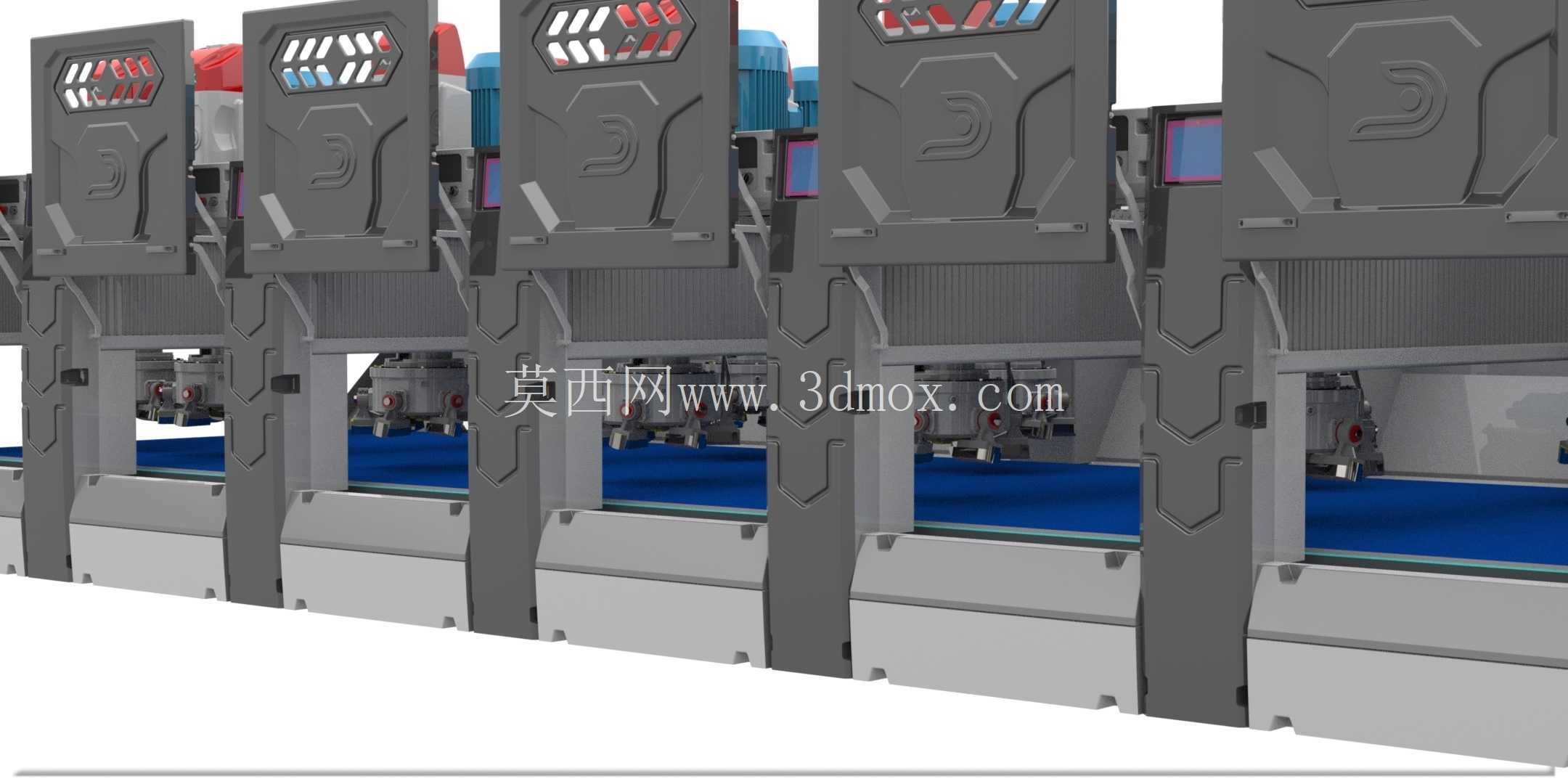

　　核心的抛磨执行单元采用独立摇头结构设计，区别于传统整体摆动式磨头架，每个磨头都具备独立的横向摆动行程，磨头的加压机构采用独立的气压调压结构，可根据石板的材质硬度、当前抛磨工序的磨料粒度单独设置下压力度，从粗磨、细磨到精抛的不同工位，可匹配不同目数的磨块，相邻磨头的摆动轨迹设置有重叠区域，避免板材表面出现漏抛的条带。磨头的驱动电机布置在机架上部，通过带传动将动力传递至磨盘，传动结构做了防水密封设计，避免抛磨过程中的冷却水、磨料碎屑进入传动部件造成磨损。设备的两侧机架采用一体式折弯焊接结构，外部覆盖的防护板既可以阻挡抛磨过程中飞溅的水浆，也预留了检修门位置，日常更换磨块、维护传动部件时不需要拆解整体护罩，打开对应位置的检修门即可操作。

　　输送皮带下方设置有均匀分布的支撑辊组，同时在磨头作业的对应位置设置了硬质耐磨支撑台，避免皮带在磨头下压力作用下产生凹陷，保证板材在抛磨过程中全程处于水平支撑状态，不会因为皮带挠度导致板面抛磨厚度不均。设备的进料端设置有导向定位结构，板材进入抛磨区域前会自动对齐侧边，保证输送过程中不会出现走偏，避免板材边缘碰撞磨头造成崩边或者磨头损坏。出料端配套设置了吹水结构，可将板材表面残留的抛光浆液吹落，方便后续工序的质量检测或者转运。

　　从结构设计的细节来看，所有与水、磨料接触的结构件都采用了不锈钢或者做了防腐涂层处理，机架的底部设置有可调脚杯，可适应车间地面的不平整情况，调整设备整体水平。磨头的摇头驱动采用偏心轮结构，摆动频率和行程可通过更换偏心距不同的偏心轮调整，适配不同材质板材的抛磨工艺需求，比如加工花岗岩这类硬度较高的石材时，可适当减小摆动行程、提高摆动频率，加工大理石这类质地偏软的石材时，可增大摆动行程降低磨痕深度。整个设备的水路布置采用总管分水的结构，每个磨头位置都对应独立的冷却水喷嘴，可根据磨头的工作状态单独控制供水，在保证磨头冷却、磨料冲排效果的同时减少水资源的浪费。

　　在实际生产场景中，这套设备可对接自动上板机、自动翻板机、烘干设备组成完整的石材大板加工线，单条线仅需1-2名操作人员完成巡检和磨具更换工作，相比传统的单臂抛光设备，加工效率可提升数倍，同时板材的表面光泽度一致性、平面度都有明显提升，能够满足高端装饰石材的加工质量要求。建模过程中对所有运动部件都做了干涉检查，模拟了磨头全行程摆动、皮带满载输送、磨头升降加压的全部动作，确保结构设计不存在运动卡滞、部件干涉的问题，所有外购件如电机、轴承、密封件、气动元件都采用行业通用的标准型号，方便设备制造过程中的配件采购和后期维护更换。
