直径100毫米铝制发动机活塞三维设计

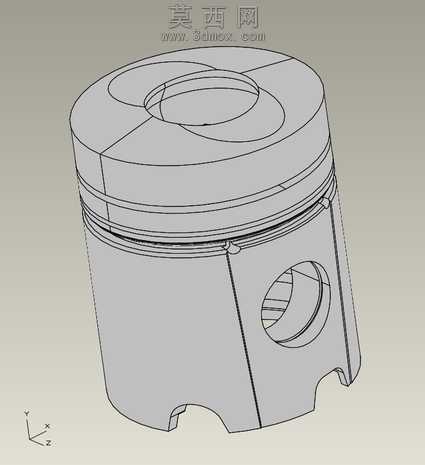

本作品为直径100毫米的铝制发动机活塞三维建模作品，建模过程严格遵循内燃机活塞的实际结构规范与尺寸比例，依托三维建模软件完成全参数化特征构建，完整还原了铝活塞的全部功能结构。建模初期先梳理活塞的功能逻辑：活塞作为内燃机动力系统的核心往复运动部件，需要承受燃烧室内的高温高压燃气作用力，通过活塞销将动力传递给连杆，最终带动曲轴旋转输出动力，因此建模时优先保证各结构的尺寸精度与装配合理性。主体结构采用回转特征作为基础建模方式，先绘制活塞的轴向截面轮廓，通过旋转生成活塞的基本柱体形态，随后依次构建各功能区域：顶部的燃烧室凹坑结构，根据平顶活塞的设计规范做中心沉孔处理，保证燃气作用面的结构合理性；头部的多道环槽结构，严格按照气环、油环的排布间距设计，环槽的宽度、深度尺寸匹配标准活塞环的装配要求，油环位置额外预留回油通孔的特征空间，保证润滑油回流的功能实现；裙部作为活塞的导向承载区域，做了适配缸壁配合的型面处理，同时开设活塞销座孔，销座与裙部的过渡区域做加强筋结构处理，模拟实际铝活塞的强度优化设计，裙部下端的缺口结构也完整还原，用于避让运动过程中的相关部件。材质渲染阶段，针对铝合金材质的特性调整材质参数，还原铸铝件略带磨砂的金属质感，表面做细微的机加工纹理处理，环槽、销孔等机加工区域的表面粗糙度参数低于非加工面，区分不同加工区域的视觉效果；场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现活塞各结构的凹凸层次，金属表面的反光效果自然柔和，既突出铝材质的金属属性，也避免过度反光遮挡结构细节。设计过程中充分考虑活塞的实际工作工况，各壁厚参数遵循铝活塞的设计经验值，销座位置的厚度做加强处理，避免往复运动过程中出现应力集中，整体模型结构完整，特征清晰，可用于发动机结构教学、装配模拟、动力系统原理演示等场景，完整还原了100毫米直径铝活塞的真实结构与设计逻辑。
