优化握持手感的发动机机油壶三维设计

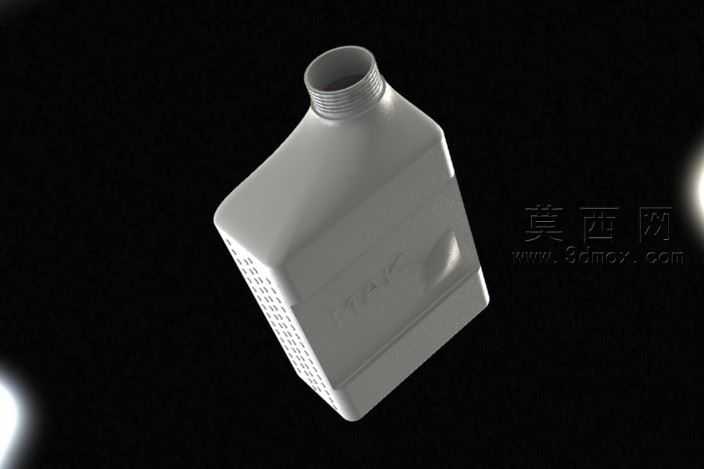

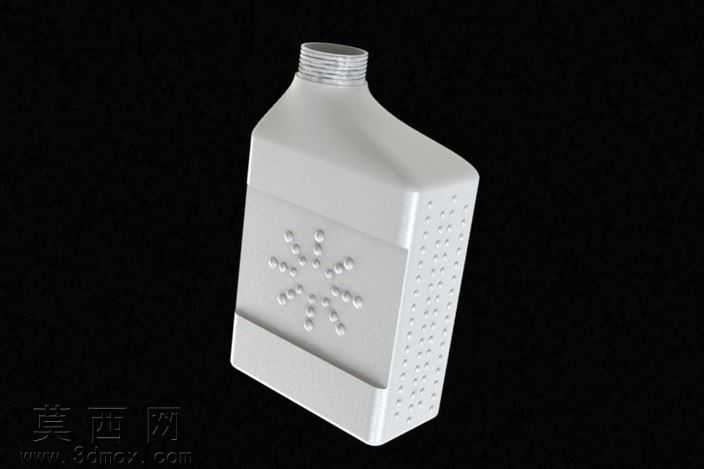

本作品为发动机配套使用的机油储放壶三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于机油加注的使用场景确定壶体整体容量规格，先绘制壶身的基础轮廓草图，通过拉伸、拔模命令构建壶身的主体形态，针对普通机油壶握持易打滑的痛点，在壶身侧面设计了阵列式凸点防滑结构，凸点采用半球形造型，按照人体工学握持的接触区域进行排布，既保证注塑成型时的脱模便利性，又能大幅提升握持时的摩擦力，改善加注时机油壶滑脱的问题。壶口部分采用标准螺纹结构设计，匹配通用机油壶盖的密封规格，螺纹段的长度、牙距均参照行业通用标准设定，保证与市售常规壶盖的适配性，同时在壶口与壶身的衔接位置做了圆弧过渡处理，避免应力集中导致的壶口开裂问题。壶身的侧壁做了等厚薄壳处理，壁厚设定符合塑料吹塑成型的工艺要求，在壶身的边角位置全部采用圆角过渡，既减少成型时的应力缺陷，也能提升壶体整体的抗冲击性能。渲染阶段采用哑光塑料材质模拟HDPE材质的真实质感，调整材质的粗糙度、反光度参数还原塑料机油壶的表面视觉效果，场景采用纯黑背景突出壶体的结构细节，通过三点布光方案打亮壶身的防滑结构、螺纹细节与轮廓边线，清晰呈现各部分的结构特征。设计过程中重点考量了实际使用的握持体验，区别于普通光滑壶身的设计，防滑凸点的排布区域完全覆盖手掌握持的核心接触区，同时壶身的侧面弧度贴合手掌自然弯曲的形态，在加注机油时能够更稳固地持握壶体，降低操作时的疲劳感，整体结构兼顾了注塑成型的工艺可行性与实际使用的功能性需求，各部分尺寸经过反复校核，保证储液容量、握持手感、结构强度三者达到平衡，壶体底部做了平整的支撑面设计，能够稳定放置在平面上，避免放置时倾倒漏液的问题。
