气动液压驱动剪式举升设备三维设计

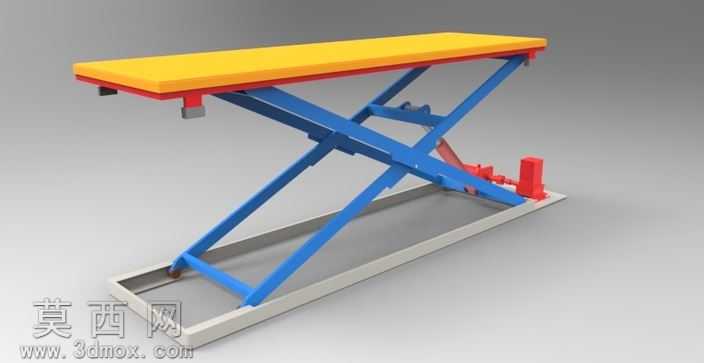

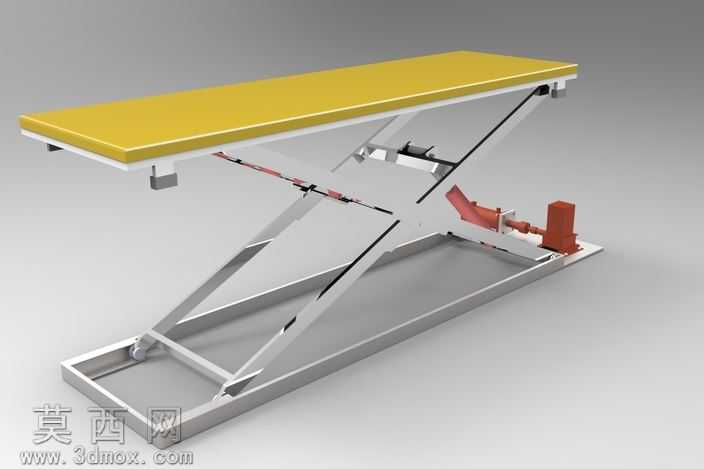

本作品为剪式举升机三维建模设计，整体采用经典剪叉铰接式承载结构，依托三维建模软件完成全参数化零件建模与整机虚拟装配，完整还原设备的真实运动逻辑与结构细节。建模过程中首先完成核心剪臂构件的参数化绘制，对剪臂的铰接孔位、加强筋结构、承载接触面做了精准的尺寸匹配，确保每处铰接副的转动间隙符合实际工程装配要求，避免运动过程中出现结构干涉。针对驱动核心的气动活塞与液压活塞组件，建模时单独拆分了缸筒、活塞杆、密封安装位、动力连接端等细节结构，还原了气动激活触发、液压传动输出的动力传递路径，清晰呈现两种动力协同驱动举升动作的结构逻辑。材质渲染阶段，对剪臂等重载承载部件赋予哑光金属钢材材质，调整材质粗糙度与金属度参数模拟工业钢材的磨砂质感，对活塞缸筒部分做了亮面金属镀铬材质处理，区分不同构件的材质属性差异，对承载平台表面赋予防滑纹理材质，还原实际设备的平台防滑设计细节。结构设计上采用多层剪叉铰接布局，通过铰接点的位置排布优化举升行程与承载能力的匹配关系，平台边缘做了圆角过渡处理避免应力集中，底部支撑脚设置了加宽支撑面结构，提升设备静置与举升作业时的整体稳定性。设计思路围绕重载举升的实际作业需求展开，在保证结构强度的前提下优化剪臂的截面尺寸，平衡设备自重与承载性能，通过虚拟装配的干涉检查反复调整铰接点位置与活塞安装角度，确保举升过程中剪臂展开、收拢动作顺畅无卡滞，动力组件的推力输出方向始终与举升受力方向匹配，减少动力损耗，完整呈现剪式举升机从动力输入到举升动作输出的全流程结构原理，可作为同类举升设备结构设计、原理演示的三维参考模型。
