交错啮合式斜齿轮传动组件结构设计

项目分类:齿轮 发布时间:2024-10-24 ID:785673
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计
  • 交错啮合式斜齿轮传动组件结构设计

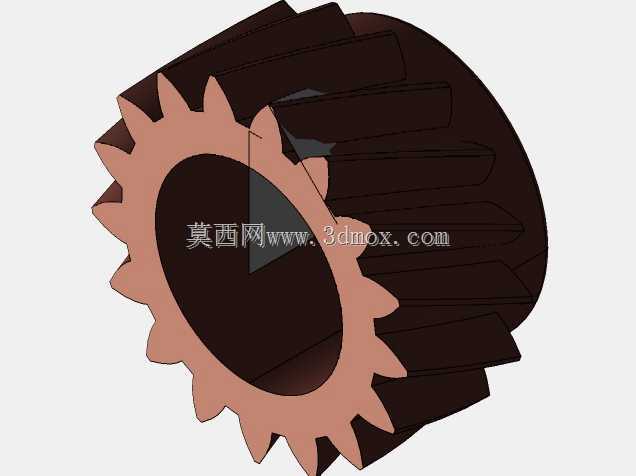

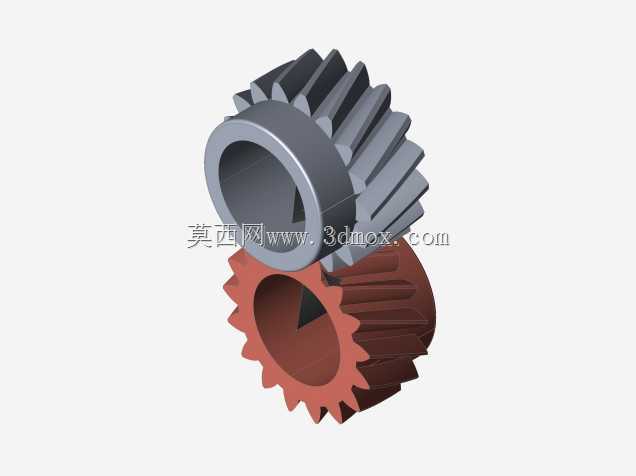

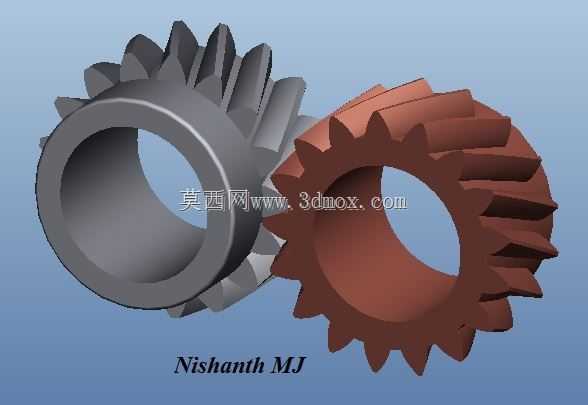

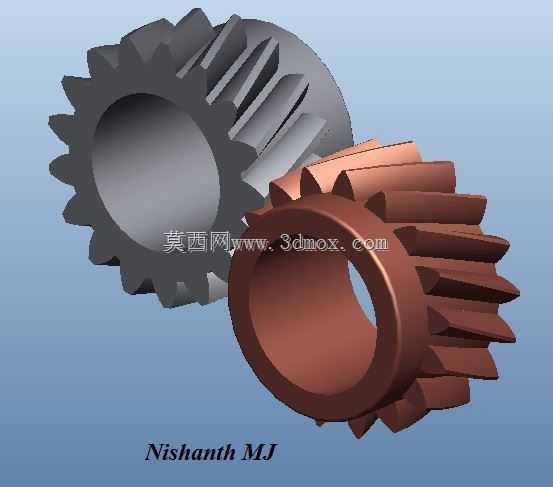

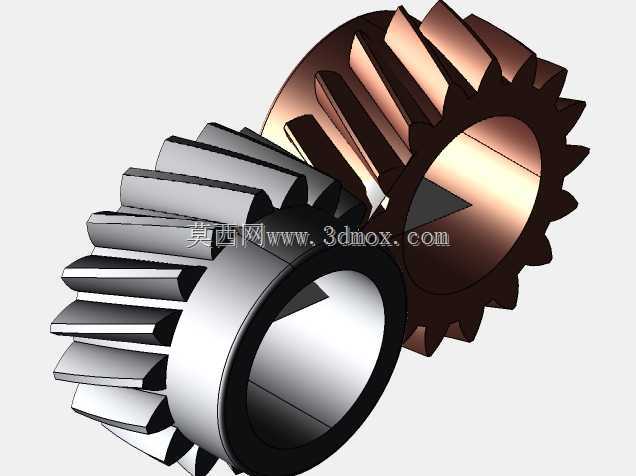

  在各类需要平稳动力传递的机械传动场景中,斜齿轮组件始终是核心传动部件之一,相较于直齿圆柱齿轮,斜齿的啮合特性能够大幅降低传动过程中的冲击、振动与噪声,尤其适配中高速、重载的动力传输工况,常见于机床主轴传动箱、动力传输单元、输送设备驱动端等对传动平稳性有较高要求的结构中。这套斜齿轮组件采用交错啮合的配对设计,两个齿轮的螺旋旋向相反,啮合过程中轮齿是逐渐进入接触再逐渐脱离接触,不会出现直齿轮传动时整齿突然啮合、突然脱开带来的刚性冲击,能有效延长轮齿的疲劳寿命,降低运行过程中的异响。从设计逻辑来看,建模时优先保证了配对齿轮的螺旋角匹配度,确保啮合时齿面接触线沿齿宽方向连续分布,避免出现齿端棱边接触导致的局部应力集中;

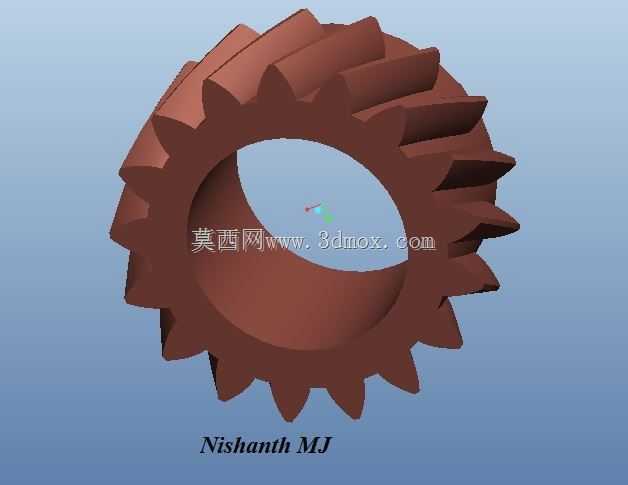

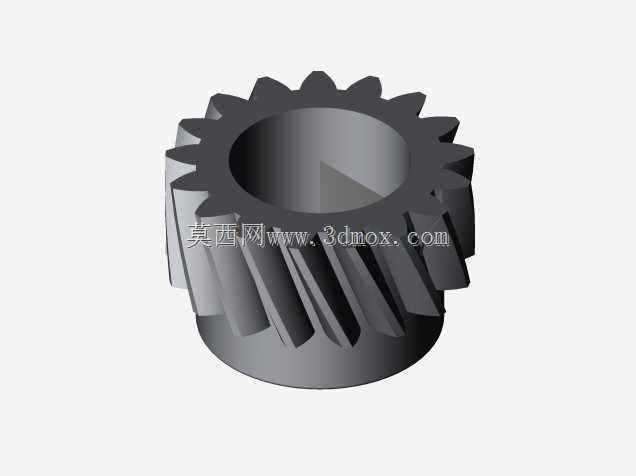

  齿圈部分的内孔为光滑安装基准面,可直接与传动轴通过过盈配合或者平键连接实现周向固定,齿宽方向的尺寸经过匹配校核,保证全齿宽都能参与啮合承载,不会出现偏载导致的齿面异常磨损。安装边界上,两个齿轮的中心距需要严格按照配对参数进行公差控制,中心距偏差会直接影响齿侧间隙,间隙过大会导致传动回程误差增大,反向传动时出现空程,间隙过小则会导致啮合卡滞、运行温升过高,甚至出现齿面胶合的失效问题。齿顶圆与齿根圆的尺寸差预留了足够的齿顶间隙,能够容纳传动过程中的润滑脂,避免轮齿啮合时出现干摩擦,同时也能防止加工误差导致的齿顶与配对齿轮齿根发生干涉。实际应用中,这类斜齿轮组件可直接集成到小型减速单元、动力输出模块中,

  依靠斜齿的啮合特性实现稳定的转速与扭矩传递,建模时还原了轮齿的螺旋曲面特征,齿面过渡圆角也做了对应处理,能够直观呈现啮合状态下的轮齿接触位置,方便设计人员在装配阶段校核传动干涉、调整安装位置,也可用于传动结构的运动仿真验证,观察不同负载下轮齿的啮合接触轨迹,提前预判可能出现的偏载、应力集中问题,为后续的结构优化、参数调整提供直观的三维参考。
