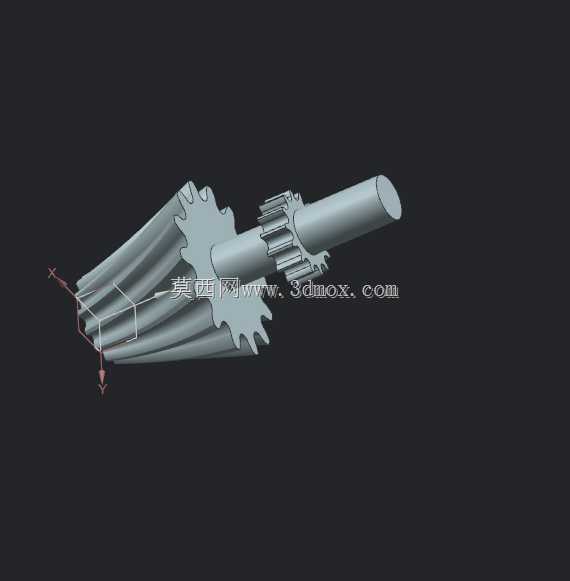

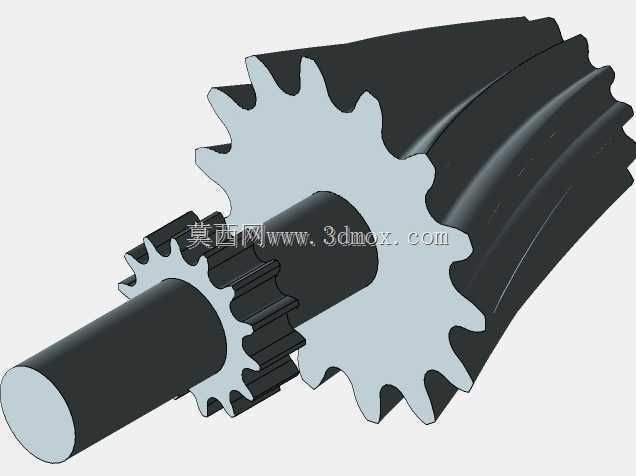

带轴螺旋锥齿轮传动组件结构设计

项目分类:齿轮 发布时间:2024-10-20 ID:785469
  • 带轴螺旋锥齿轮传动组件结构设计
  • 带轴螺旋锥齿轮传动组件结构设计

  在差速传动、交错轴动力传递的工况场景里,螺旋锥齿轮始终是核心传动部件,这类带集成轴的螺旋锥齿轮组件,常被用在需要改变动力传递方向、同时兼顾大扭矩输出的设备结构中,比如小型变速机构、动力头传动单元、交直流稳压设备的内部调节传动模块里,都能见到这类结构的身影。不同于直齿锥齿轮的瞬时冲击接触特性,螺旋锥齿轮的轮齿呈螺旋状排布,啮合过程中轮齿是逐步进入接触再逐步脱离的,传动过程的平稳性远优于直齿结构,运转时的冲击、振动与噪音都能得到有效控制,适合中高速、有一定扭矩负载的传动场景。这个组件将锥齿轮、过渡小齿轮与传动轴做成了集成式结构,省去了额外的齿轮与轴的装配环节,减少了装配过程中同轴度误差带来的传动偏载问题,

  轴段的光杆部分可以直接适配对应规格的滚动轴承,作为整个传动组件的回转支撑基准,安装时只需要将轴段穿入轴承座孔,通过轴肩定位即可确定齿轮的轴向安装位置,不需要额外设计复杂的轴向锁紧结构来固定齿轮位置。设计这类结构时,首先要确定的是螺旋角与压力角参数,螺旋角的选取直接影响重合度与轴向力的大小,过大的螺旋角会带来过高的轴向载荷,对轴承的轴向承载能力提出更高要求,过小则无法发挥螺旋锥齿轮平稳传动的优势,常规工况下选取35度左右的螺旋角能兼顾重合度与轴向载荷的平衡。轮齿的齿宽设计也需要匹配安装空间内的边界尺寸,齿宽过大容易导致轮齿小端出现加工根切,同时会增加装配时的啮合调整难度,齿宽过小则会导致单齿承载面积不足,容易出现齿面压溃、

  点蚀的失效问题。轴段的直径设计需要匹配传递扭矩的强度要求,通过扭转强度校核确定最小轴径后,还要预留轴承安装的配合公差带,与轴承内圈配合的轴段一般选取k6级过渡配合,保证轴承内圈与轴同步回转,不会出现跑内圈的失效问题。集成在轴上的小直齿齿轮,主要作用是和上游的动力输入齿轮啮合,将动力传递到螺旋锥齿轮端,再通过螺旋锥齿轮与配对锥齿轮的啮合,将动力沿垂直于输入轴的方向输出,实现90度交错轴的动力换向。整个组件的外形轮廓需要适配安装腔体的内部空间,齿轮最大外径处要预留足够的运转间隙,避免转动时与腔体内壁发生剐蹭,轴端的长度要匹配轴承端盖的安装尺寸,保证装配后轴端不会突出端盖过多影响外部连接件的安装。这类集成式齿轮轴组件相比分体装配的结构,

  整体刚性更好,传动回差更小,在对传动精度有一定要求的小型传动机构中适用性更强,设计时还要考虑轮齿的加工工艺性,螺旋锥齿轮的齿面加工需要匹配对应的铣齿参数,保证齿形精度满足啮合要求,轴上的台阶过渡处要设计合理的圆角,避免应力集中导致轴段在交变载荷下出现断裂失效。
