汽车传动用带人字齿锥齿轮结构

项目分类:齿轮 发布时间:2024-10-24 ID:785784
  • 汽车传动用带人字齿锥齿轮结构
  • 汽车传动用带人字齿锥齿轮结构
  • 汽车传动用带人字齿锥齿轮结构

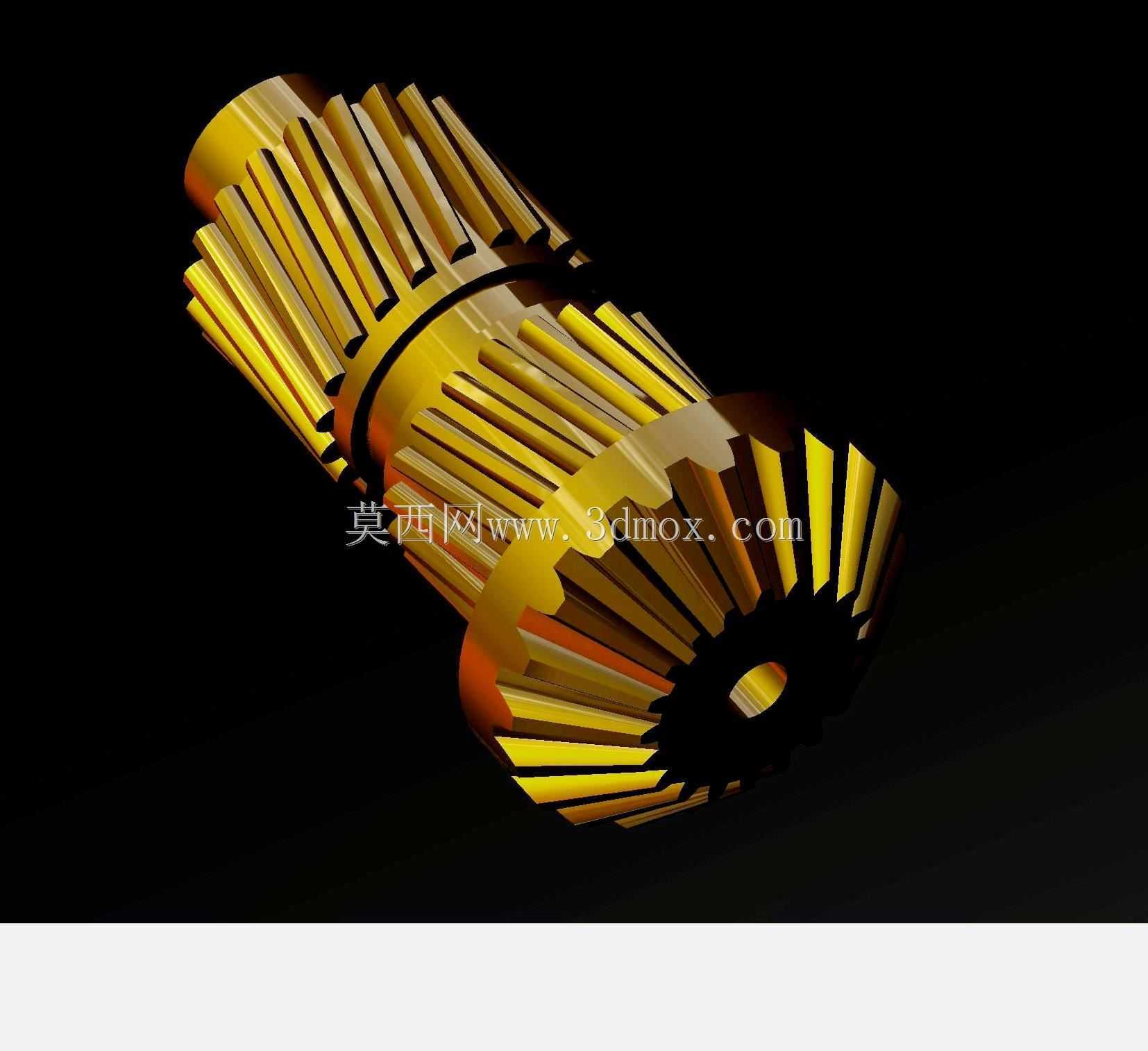

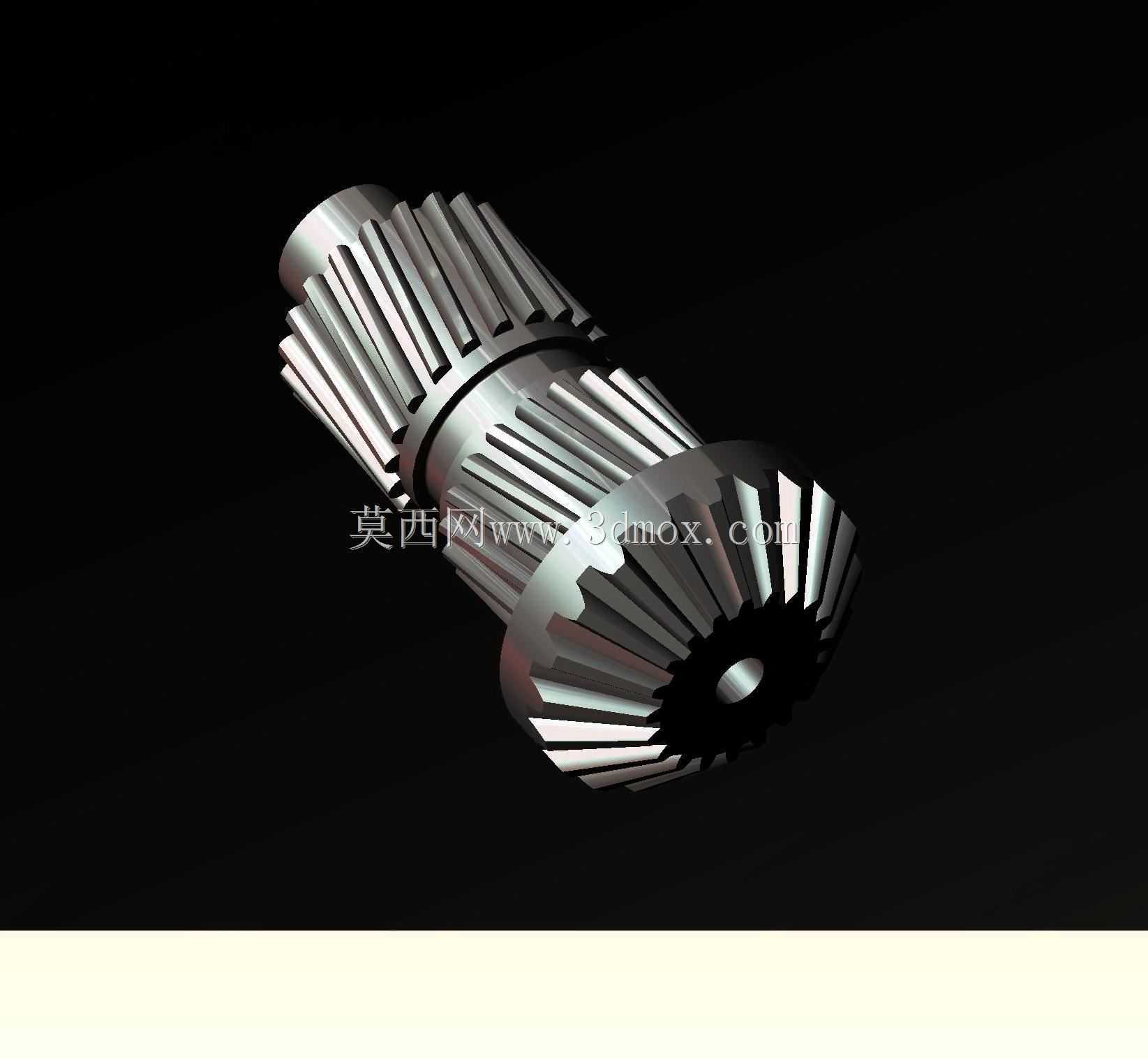

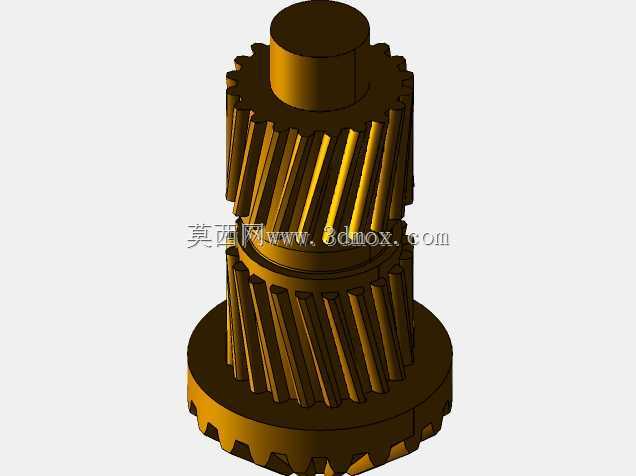

  这款带有人字齿结构的锥齿轮轴,是汽车传动系统中承担动力换向与扭矩传递的核心部件,主要应用在需要同时实现轴向动力输入与锥向动力输出的传动节点,常见于四驱车型分动箱、重载商用车驱动桥主减速单元等位置。从结构设计来看,零件将圆柱人字齿段与锥齿段集成在同一根轴体上,省去了额外的连接花键与装配环节,既减少了传动链上的累积误差,也能在有限的安装空间内提升整体刚性,避免分体式装配带来的同轴度偏差问题。人字齿段的齿向设计采用对称斜齿布局,相比普通直齿圆柱齿轮,啮合过程中同时参与咬合的齿对数更多,传动过程的冲击载荷更小,运转噪音更低,还能抵消斜齿轮传动产生的轴向力,降低两端支撑轴承的轴向负载,延长轴承使用寿命。锥齿段采用等顶隙收缩齿设计,

  齿面啮合印痕控制在齿高中部区域,保证大扭矩传递时不会出现齿端应力集中的问题,齿根过渡圆角经过优化处理,能有效分散交变载荷下的应力集中点,避免长期运转出现齿根断裂故障。从安装边界来看,轴体上预留的两个环形卡槽用于安装轴用挡圈,实现轴向位置的限位,两端轴颈的尺寸公差按照IT6级精度设计,与配套滚针轴承的配合间隙控制在0.02-0.04mm区间,保证高速运转时不会出现轴系窜动。锥齿端的安装距尺寸严格匹配主减速器壳体内的轴承座定位面,装配时无需额外调整垫片即可保证正确的啮合间隙,降低产线装配的调试难度。实际工况下,这款零件需要承受起步时的冲击扭矩、高速巡航时的持续载荷以及颠簸路面带来的交变载荷,因此齿面设计时考虑了渗碳淬火后的硬度梯度,

  表层硬度达到HRC58-62,芯部硬度保持在HRC30-35,既保证齿面的耐磨性能,也让芯部具备足够的韧性应对冲击载荷。建模过程中,齿面的渐开线与锥齿球面轮廓完全按照加工工艺路径生成,齿向修形量预留了0.015-0.02mm的热变形补偿量,与实际加工后的成品尺寸偏差控制在0.01mm以内,可直接用于装配干涉校验、有限元强度分析以及加工刀路生成,不需要额外的模型修整。在传动系统匹配时,这款齿轮轴的人字齿段与中间轴常啮合齿轮配合,将输入的动力传递到锥齿段,再通过与从动锥齿轮的啮合将动力旋转方向偏转90度传递给差速器,整个传动过程的动力损失控制在2%以内,相比传统的直齿锥齿轮传动结构,承载能力提升30%以上,运转噪音降低5-8分贝,能够满足乘用车NVH性能要求与商用车重载工况的可靠性要求。
