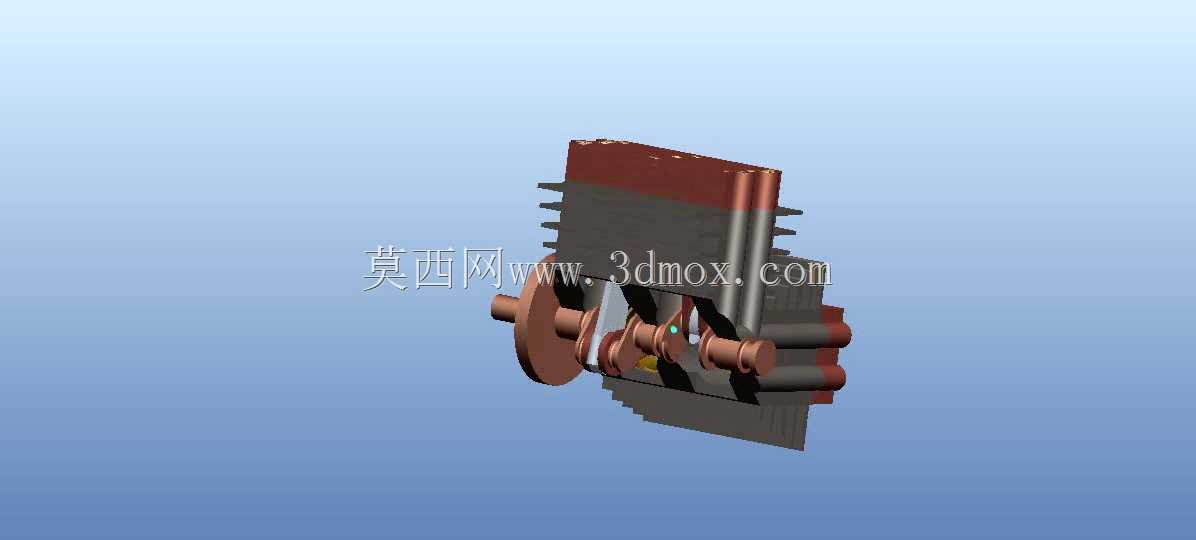

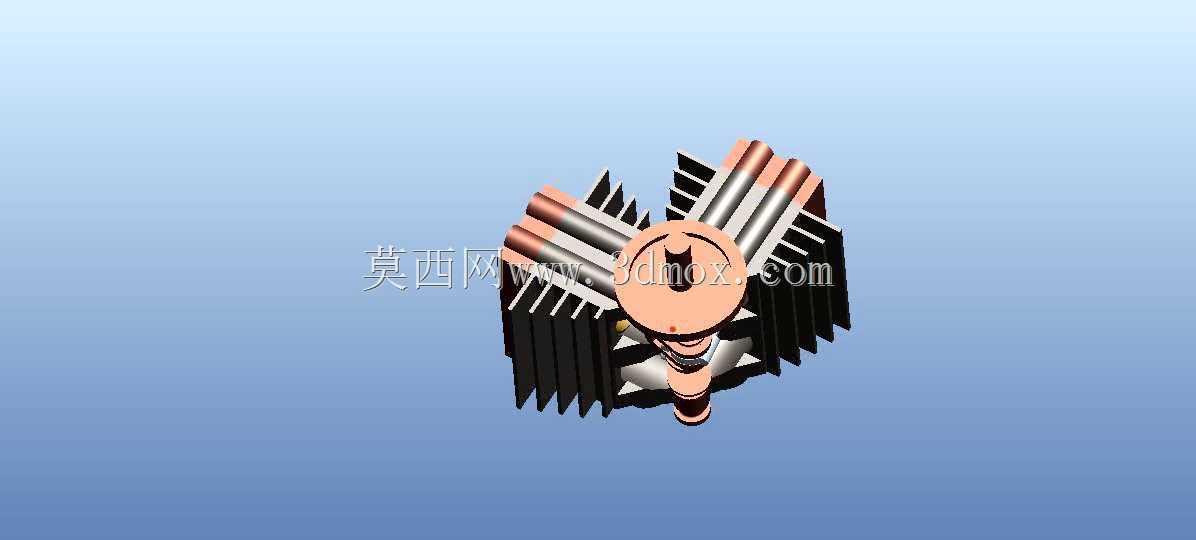

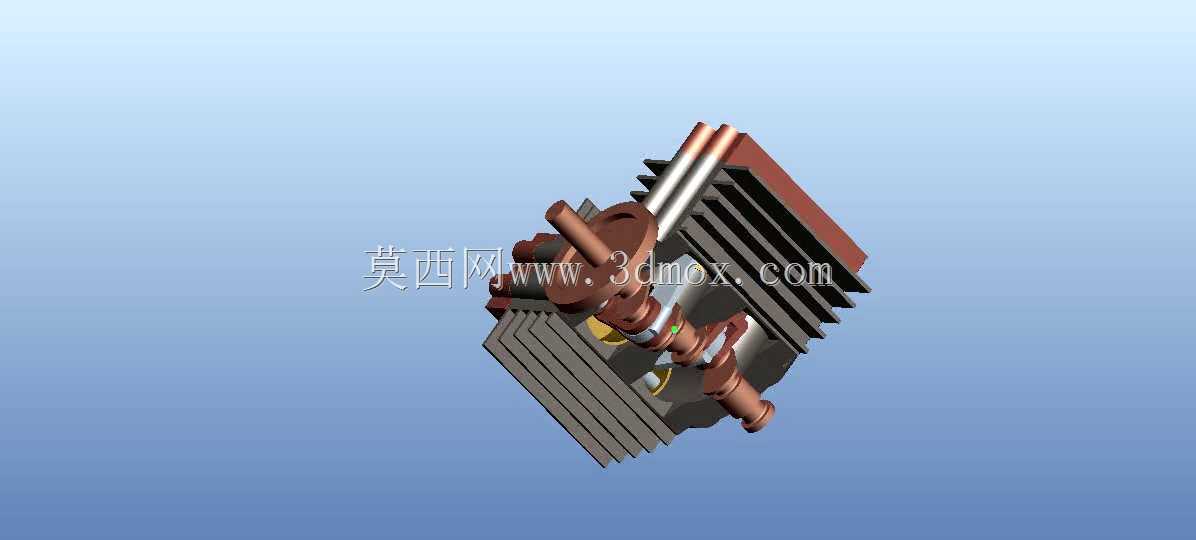

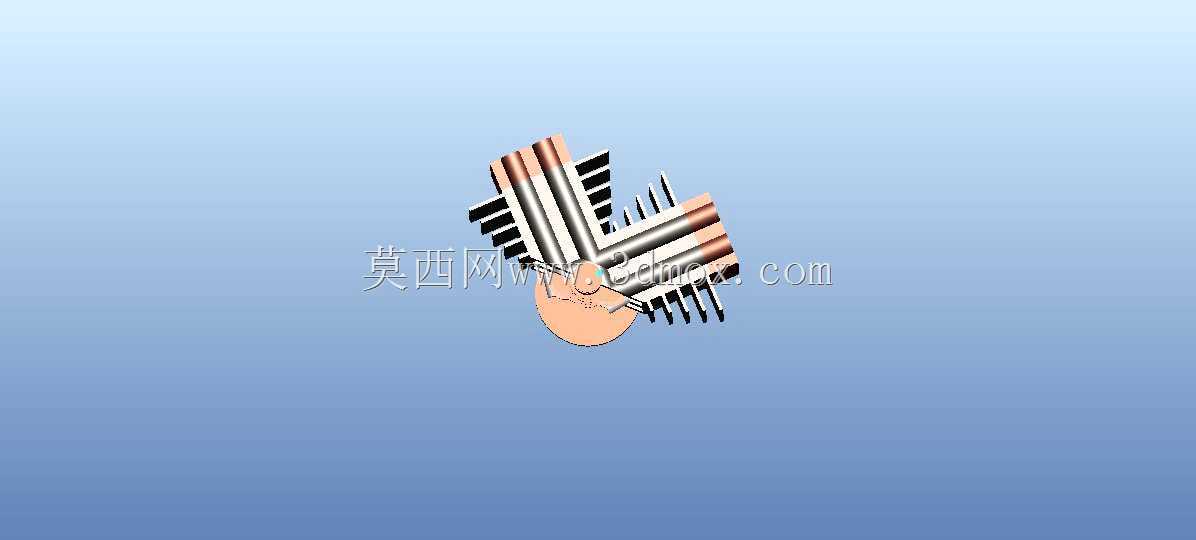

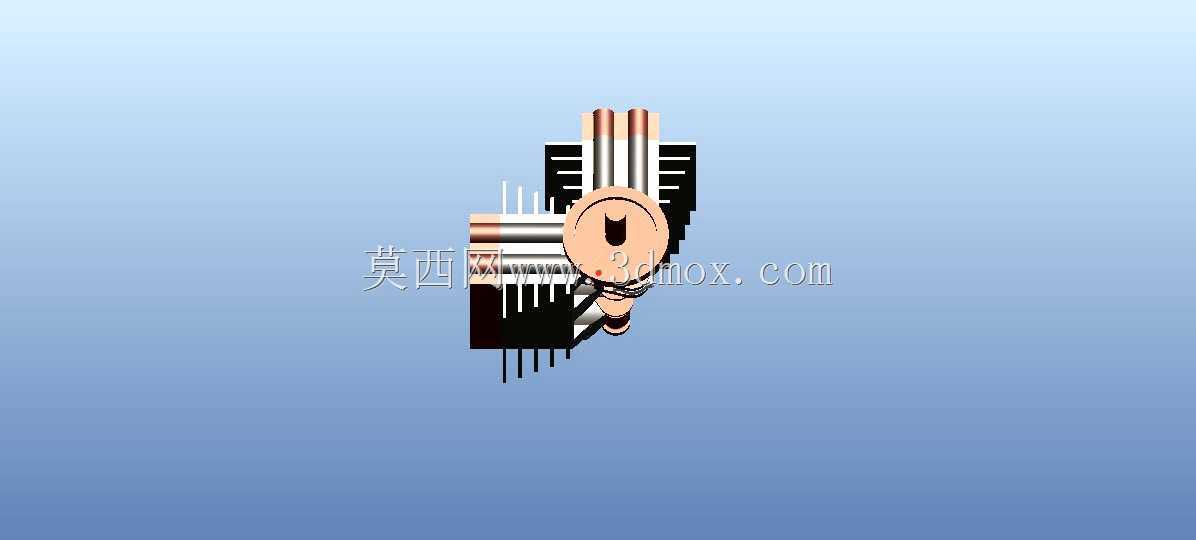

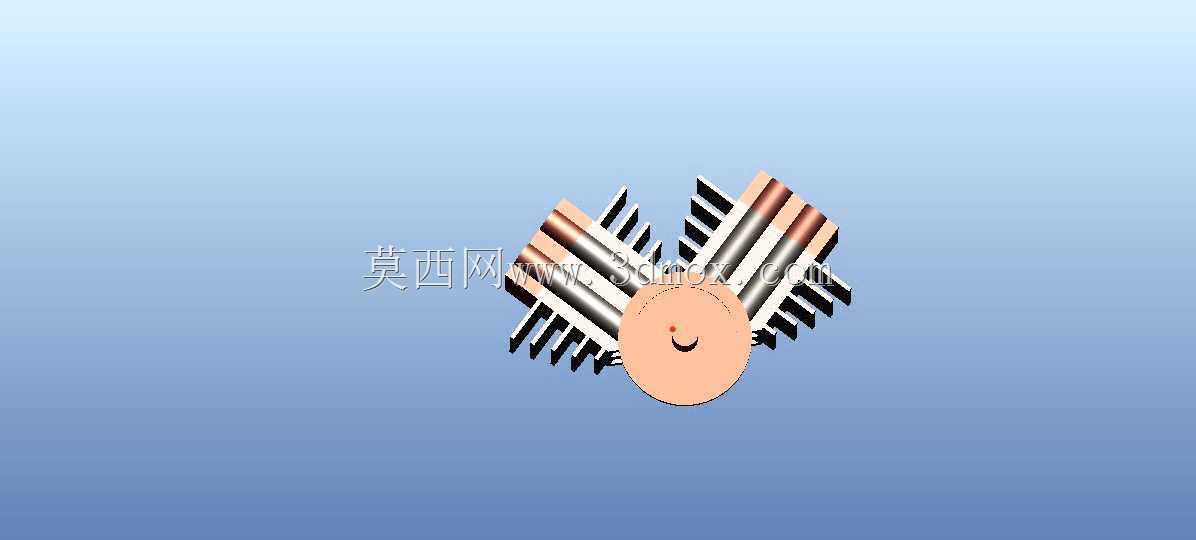

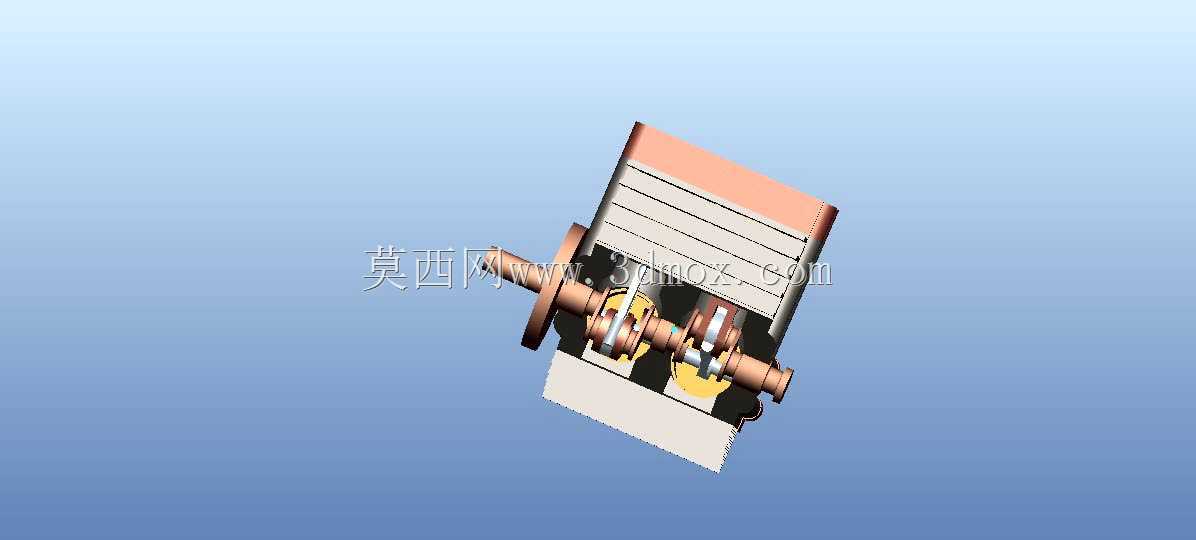

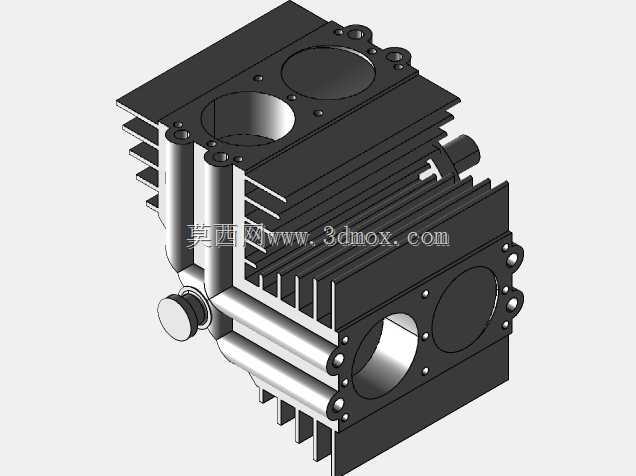

V型四缸动力总成剖切结构展示

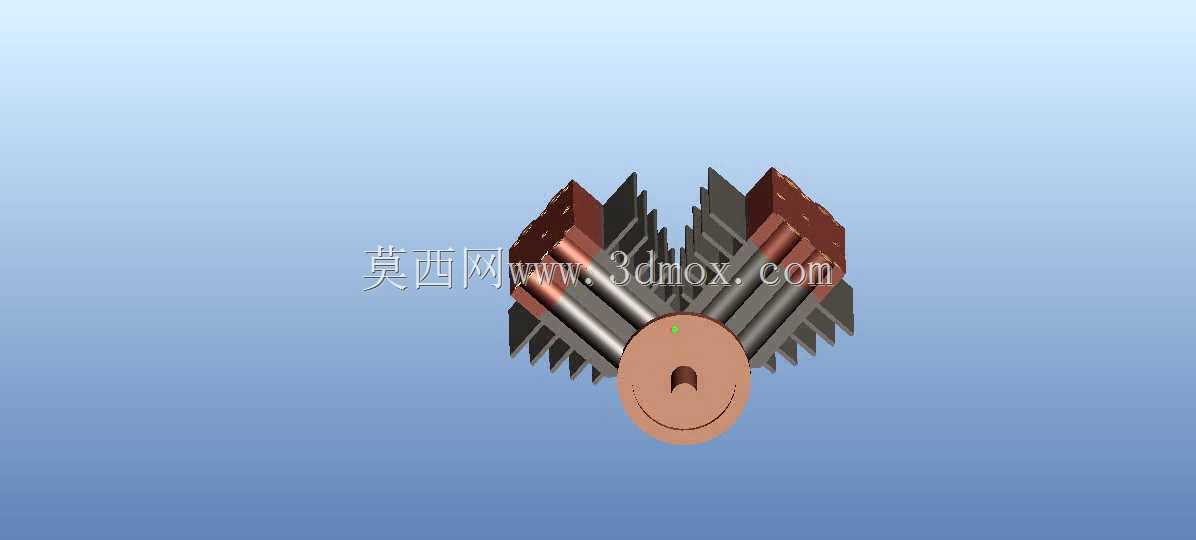

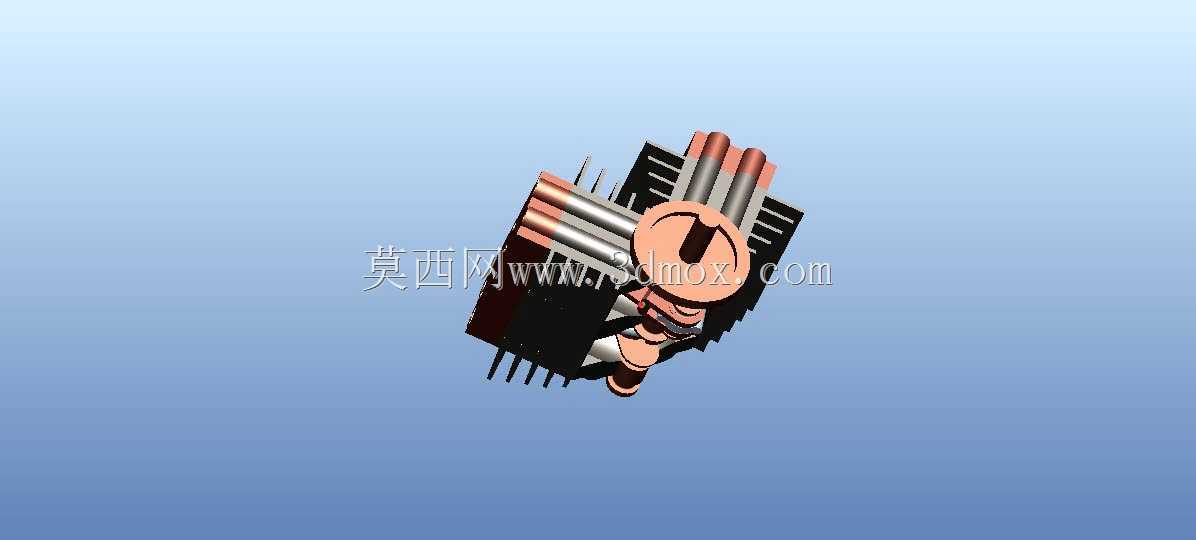

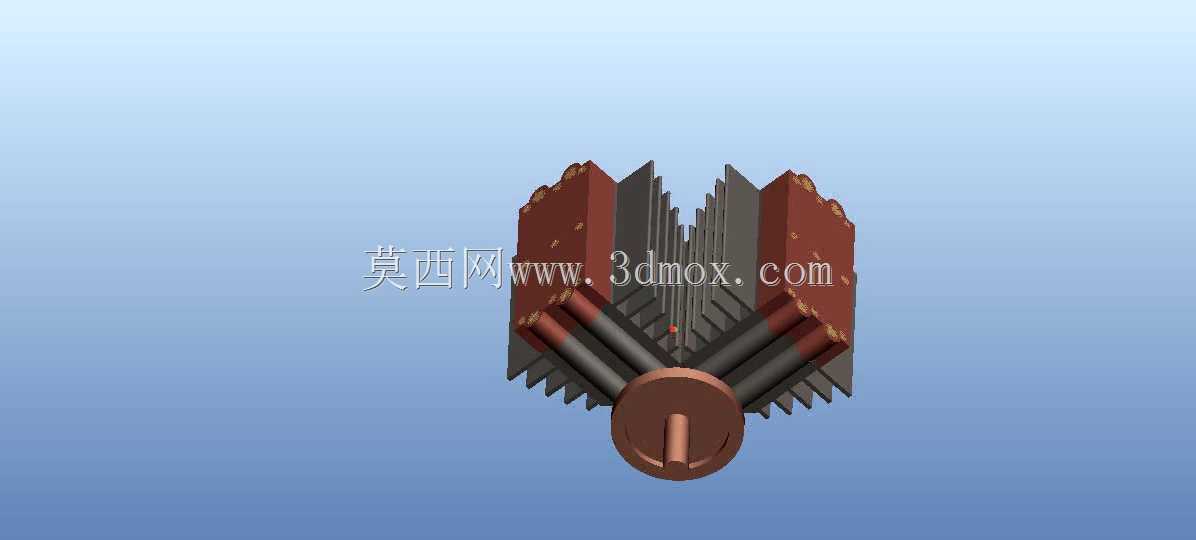

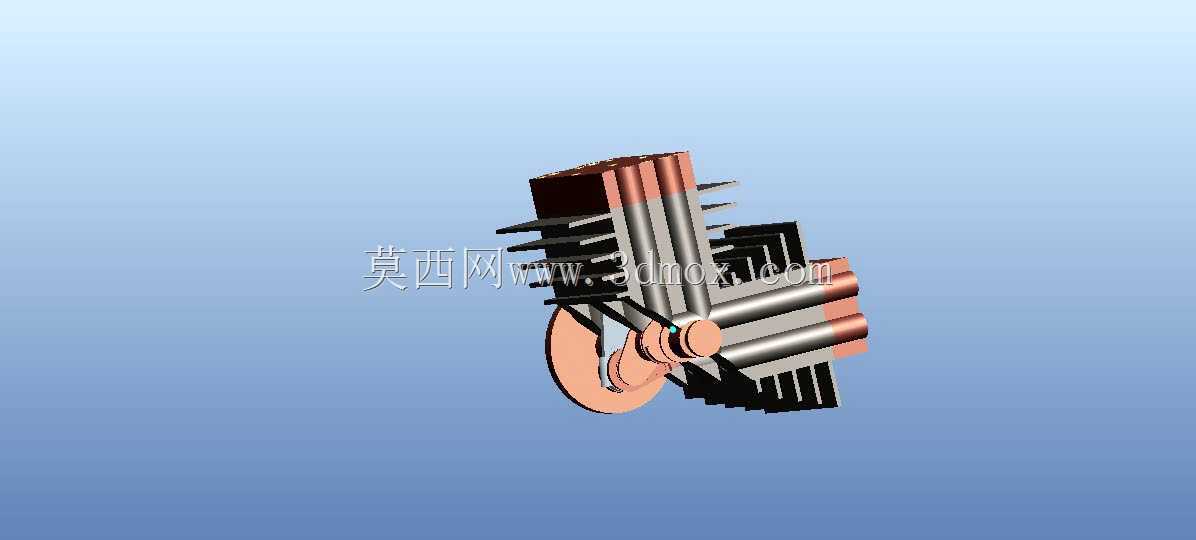

　　这款V型四缸动力结构，目前广泛适配在多款量产乘用车辆的动力舱布局中，其核心设计围绕紧凑化动力输出需求展开，四缸呈V型夹角排布的结构，相比直列四缸布局能有效缩短动力总成的轴向长度，适配前置前驱、前置后驱等多种车型的动力舱安装边界，在横向安装空间受限的车型平台上，这类布局的优势尤为突出。从剖切展示的结构可以看到，外置的散热鳍片直接集成在气缸体外侧，这类结构多用于风冷散热的动力版本，鳍片的排布方向顺着车辆行驶时的迎面气流走向设计，能在车辆行进过程中利用自然气流带走气缸工作产生的热量，省去额外的水冷管路、散热器等附属部件，降低动力系统的整体重量与结构复杂度，在小排量代步车型、特种作业小型车辆上的适配性更强。

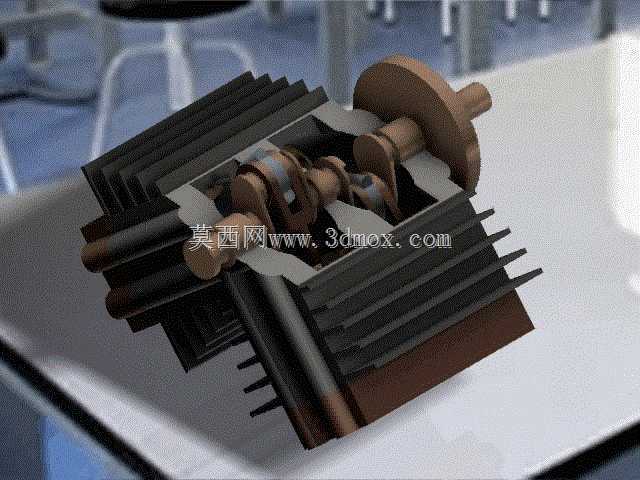

　　核心的曲柄连杆机构采用错拐曲轴设计，匹配V型布局的气缸夹角，四个活塞的做功行程依次错开，能有效降低动力输出过程中的转速波动，减少曲轴运转时的不平衡惯性力，降低动力总成传递到车架的振动幅度，提升整车行驶过程中的平顺性。输出轴端采用标准化的连接法兰结构，能直接匹配离合器、变速器等下游传动部件，安装接口的尺寸边界符合主流量产车型的动力对接规范，不需要额外设计转接结构就能完成动力总成的装车适配。设计过程中需要重点考量V型夹角的角度选择，角度过小会增加两侧进气、排气结构的布置难度，角度过大则会增加动力总成的横向宽度，挤占动力舱内的转向机构、线束管路等部件的布置空间，同时还要平衡曲轴的平衡配重设计，抵消活塞往复运动产生的一阶、二阶惯性力，

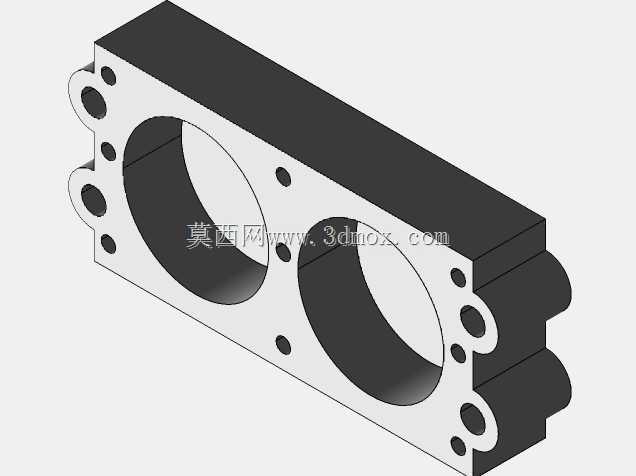

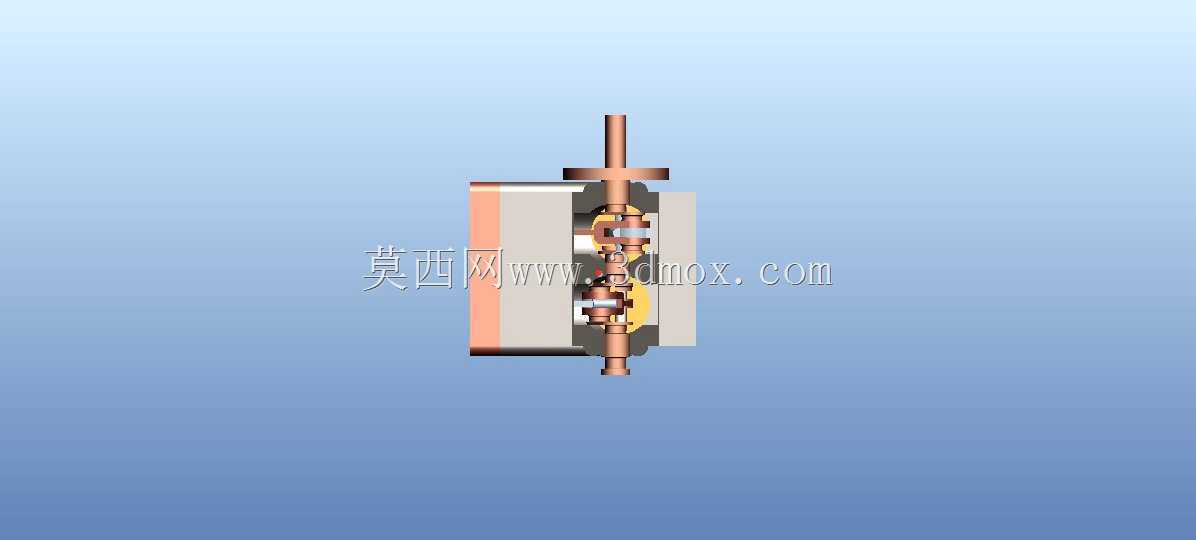

　　避免高转速运转时出现异常振动。气缸体的散热鳍片厚度、间距也经过匹配计算，鳍片过密容易在行驶过程中积附灰尘、杂物，影响散热效率，鳍片过疏则会降低整体散热面积，无法满足持续高负荷运转时的散热需求，这类剖切结构的三维建模，能直观展示内部曲柄连杆、活塞、气缸的配合关系，在动力系统的结构教学、新车型动力舱布局校核、改装方案设计过程中，都能提供直观的结构参考，帮助设计人员快速判断动力总成的安装干涉风险，梳理内部动力传递的路径逻辑。
