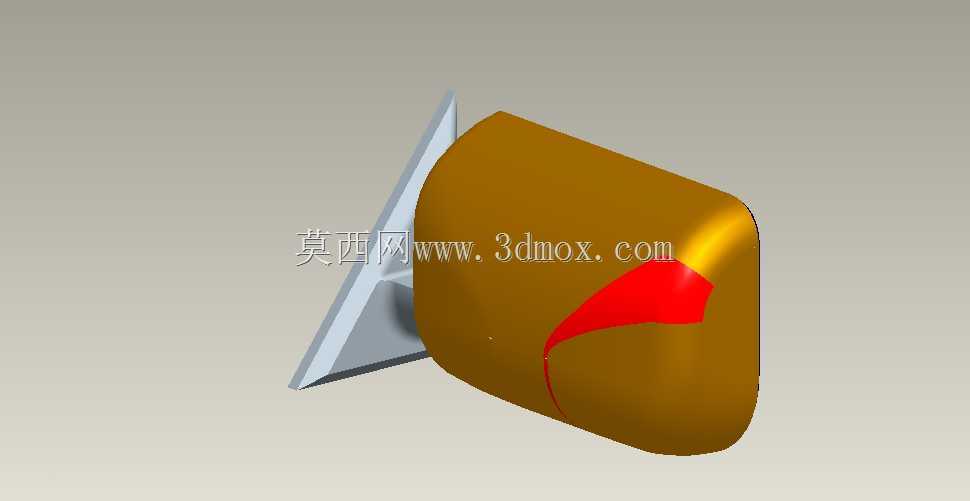

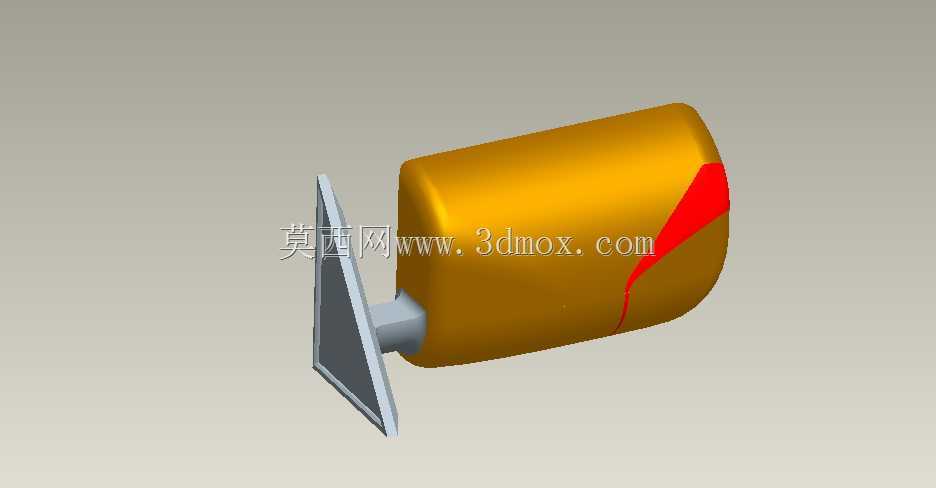

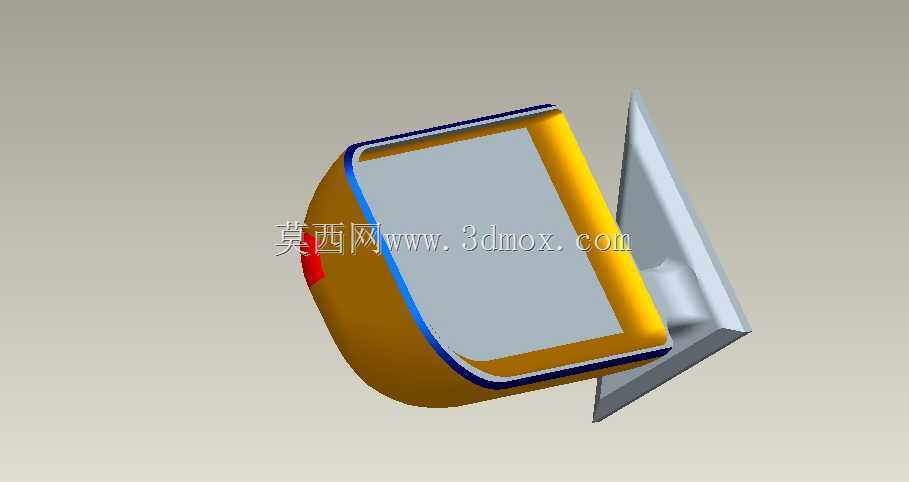

车辆侧视反光镜结构三维数模

　　日常道路行驶场景中，车辆侧视镜是驾驶员获取车身侧后方路况信息的核心外饰安全构件，该模型还原的是安装于车身侧围前部的外摆式侧视镜结构，整体采用镜壳加安装支架的分体式设计思路。从结构设计逻辑来看，镜壳部分采用流线型弧面造型，主体曲面做了大圆角过渡处理，能够在车辆高速行驶时降低迎风面的空气紊流，减少风阻带来的镜壳抖动问题，同时弧面造型可引导雨水沿镜壳边缘滑落，避免雨天行驶时镜面区域积水影响观察视野。镜壳侧面预留的红色标识区域，对应实车装配时的侧转向灯安装位，可集成转向提示功能，提升车辆变道、转向时的周边警示效果。安装端采用三角面贴合的固定基座结构，基座的贴合面角度经过匹配车身A柱下方侧围外板的安装倾角设计，

　　能够保证安装后镜壳处于驾驶员侧方视野的最优观察位置，基座与镜壳之间通过短圆柱连接轴过渡，该连接结构在实车设计中可预留角度调节余量，适配不同身高、驾驶坐姿的驾驶员调整镜面角度的需求。从安装边界来看，三角基座的三个固定点位间距符合常规乘用车侧围外板的安装孔位通用尺寸，连接轴的伸出长度控制在合理范围，既保证镜壳伸出后不会超出车身整体宽度的法规限制，又能让镜面反射范围覆盖车身侧后方三条车道的视野区域，消除侧后方的视觉盲区。镜壳内部预留的腔体空间可容纳镜面调节机构、加热丝走线等组件，腔体壁厚按照常规车用塑料件的注塑工艺要求设计，均匀的壁厚分布可避免注塑生产时出现缩痕、翘曲等工艺缺陷，镜壳边缘的止口结构可用于固定镜面组件与密封胶条，防止行车过程中灰尘、雨水进入镜壳内部损坏内部调节构件。该结构的设计充分考虑了日常使用中的磕碰防护，镜壳最外端的圆弧半径满足行人碰撞保护的法规要求，在车辆与行人发生低速接触时，圆滑的外表面可降低对行人的磕碰伤害。
