车用排气消声筒体结构三维设计

　　在车用动力排气系统的设计环节中，消声部件是平衡排气背压与噪声控制的核心结构，这款消声筒体的三维建模完全围绕实车安装的边界条件展开，没有做多余的装饰性结构设计。从实际应用场景来看，这类筒体结构普遍搭载在小排量燃油车型的排气中段位置，紧邻三元催化器后端布置，核心作用是衰减发动机排气过程中产生的中低频脉动噪声，避免排气噪声直接向外界环境辐射，同时还要保证排气气流的通畅性，不能因为消声结构的存在造成过大的排气背压，进而影响发动机的动力输出效率。

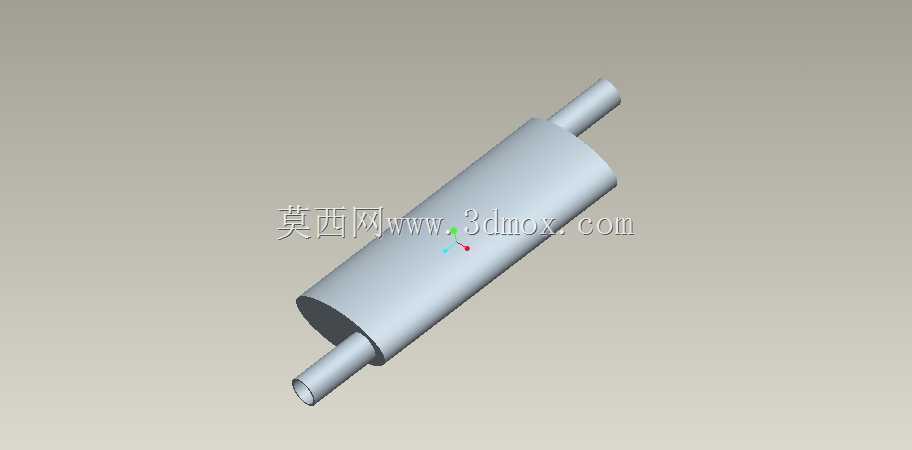

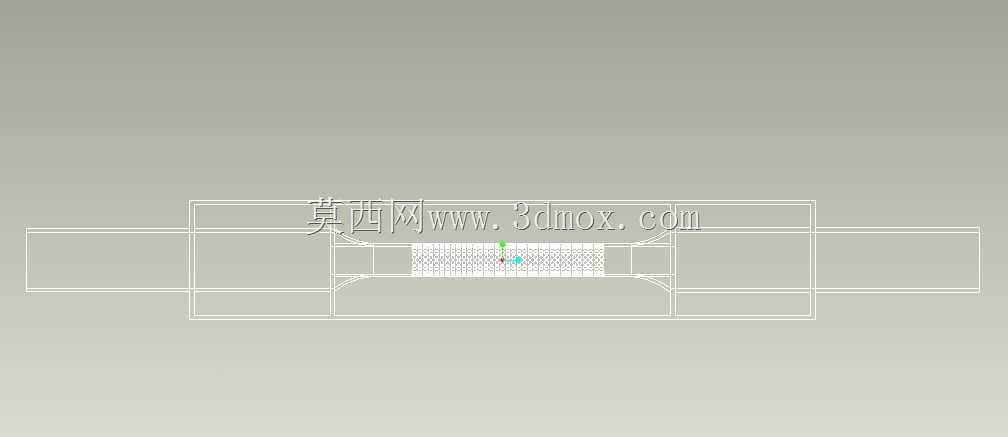

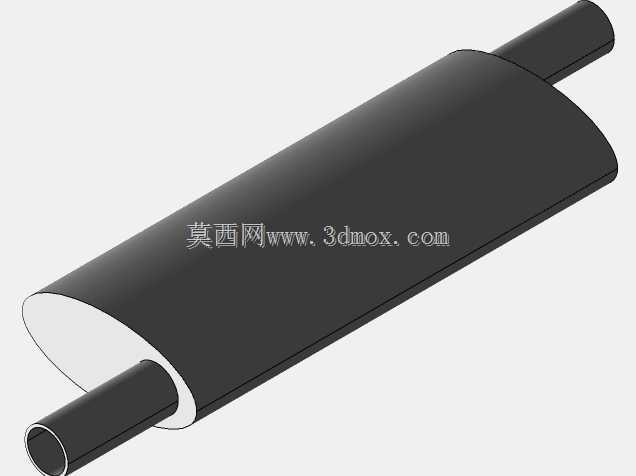

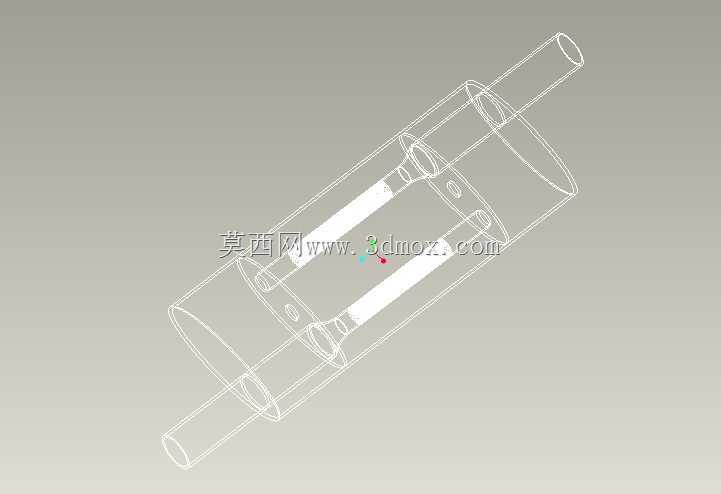

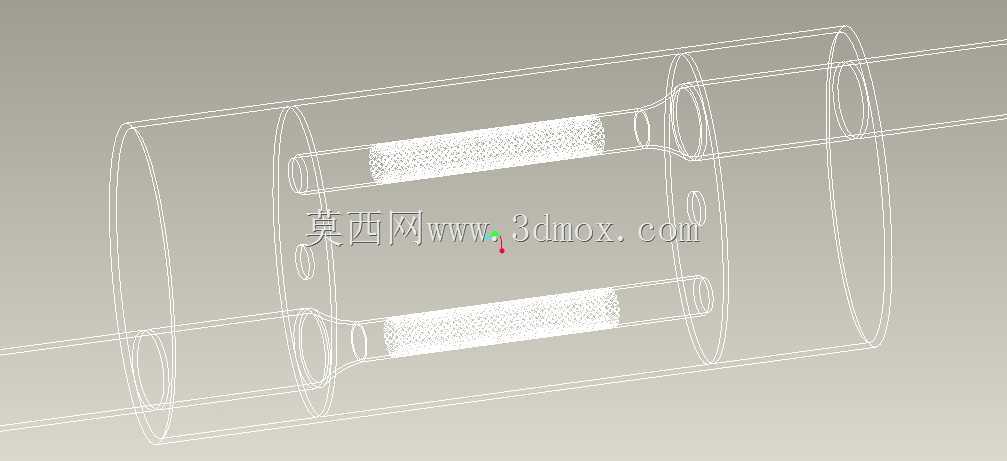

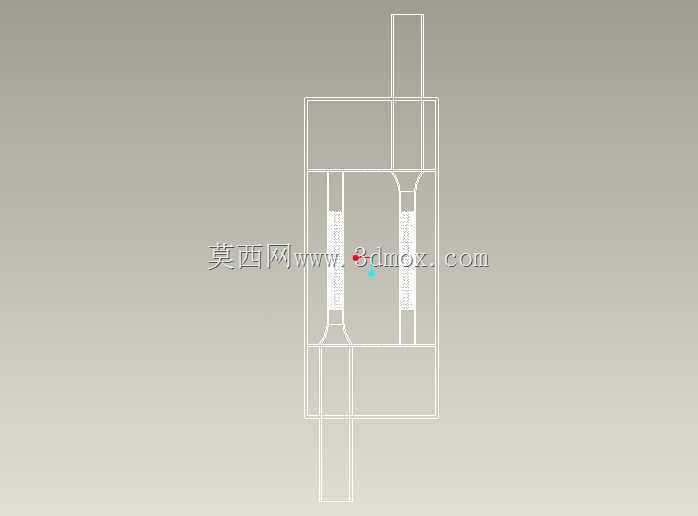

　　设计过程中首先确定的是筒体的主体尺寸，整体采用等径直筒结构，两端同轴伸出等径的连接插管，插管外径与整车排气系统的配套管路内径保持一致，安装时直接采用套接后卡箍紧固的方式，不需要额外设计转接法兰，能减少装配环节的零件数量，降低管路泄漏的风险。筒体的有效容积是根据配套发动机的排气量做匹配计算的，容积过小会导致消声量不足，无法满足车外加速噪声的法规要求，容积过大则会挤占底盘的布置空间，同时增加不必要的整车重量。筒体内部没有做过于复杂的多腔分隔设计，采用的是直通式阻抗复合结构，气流从前端插管进入筒体后，首先通过穿孔段进入填充的吸声材料层，消耗高频噪声的能量，随后经过膨胀腔的截面突变，利用声波的反射干涉抵消中低频的脉动噪声，最后从后端插管排出，整个流道的设计尽量避免出现直角弯折，减少气流在筒体内部形成涡流产生的再生噪声。

　　从安装边界来看，筒体的外壁预留了两个吊挂点的安装位置，吊挂点的间距匹配底盘上的排气吊耳布置坐标，安装后筒体与周边的底盘线束、燃油管路、车身底板都保持足够的安全间隙，不会在车辆行驶过程中因为颠簸晃动出现干涉磕碰。建模过程中对筒体的壁厚做了统一设定，满足排气系统高温工况下的结构强度要求，同时两端插管的插入深度做了明确标注，方便后续做焊接工艺的仿真验证，避免焊接位置出现应力集中导致的开裂问题。对于结构设计从业者来说，这类消声部件的建模不需要追求复杂的曲面造型，核心是要把内部的声学结构、外部的安装接口、尺寸公差配合关系表达准确，确保模型导入仿真软件后可以直接做声学性能计算、流场分析以及结构强度校核，减少后续反复修改模型的工作量。在选型匹配阶段，这类直筒式消声器的通用性较强，只需要调整两端插管的长度和直径，就可以适配不同排量的车型，不需要重新开模制作筒体主体，能有效降低零部件的开发和制造成本。
