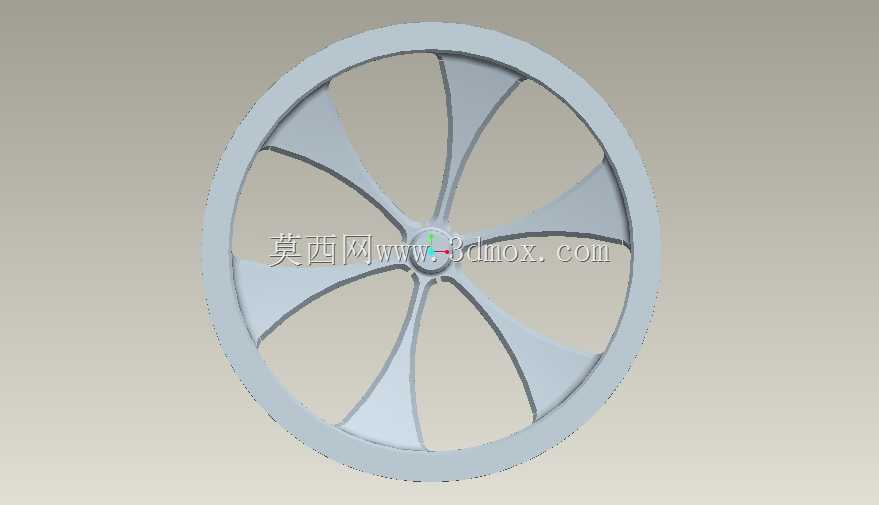

17英寸乘用车七辐铝合金轮毂结构设计

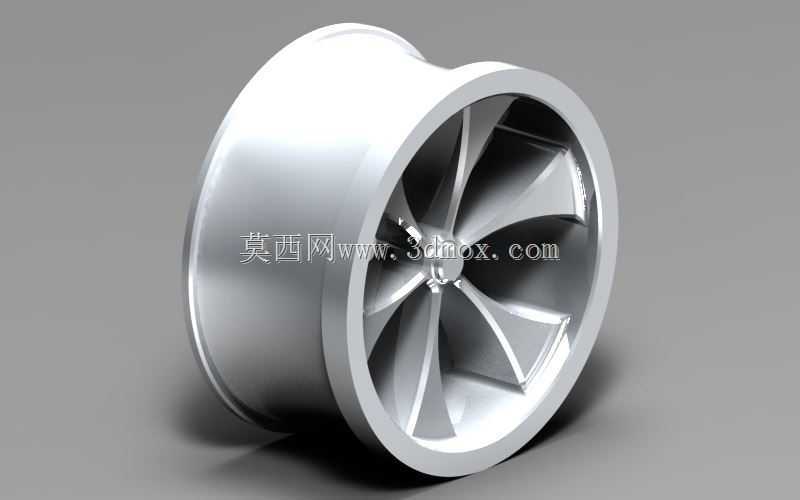

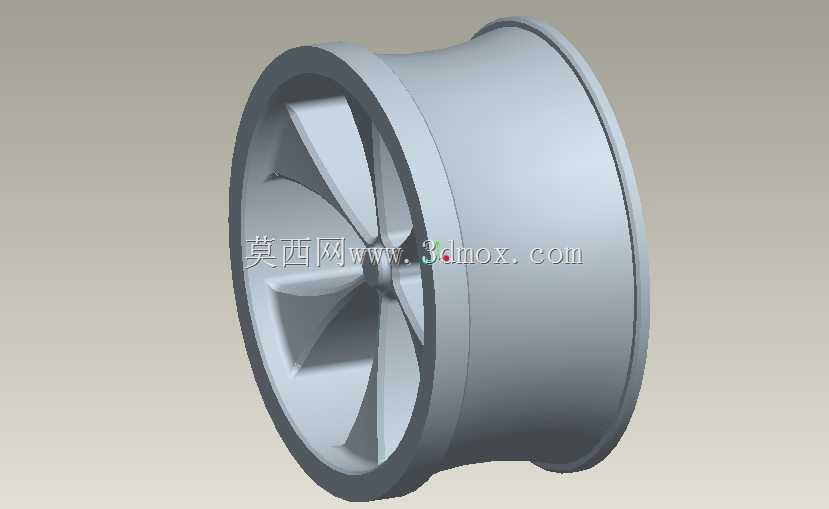

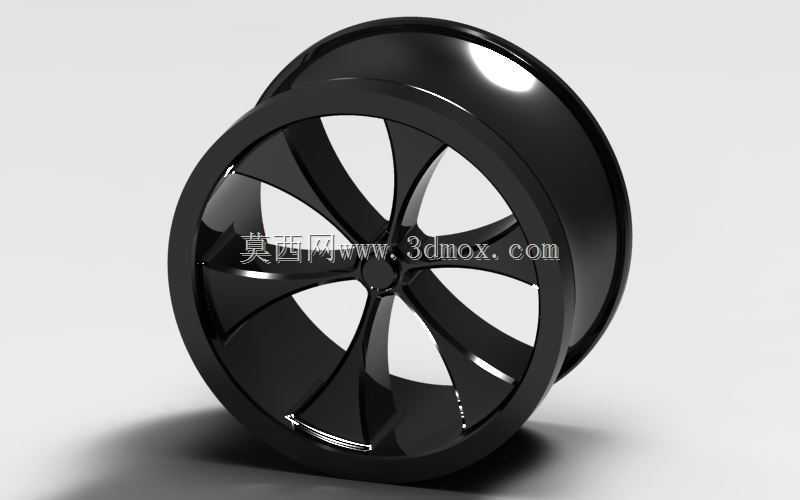

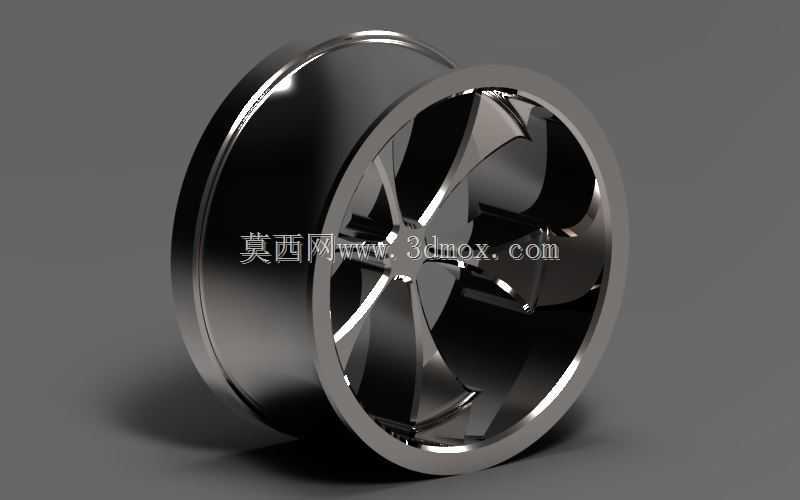

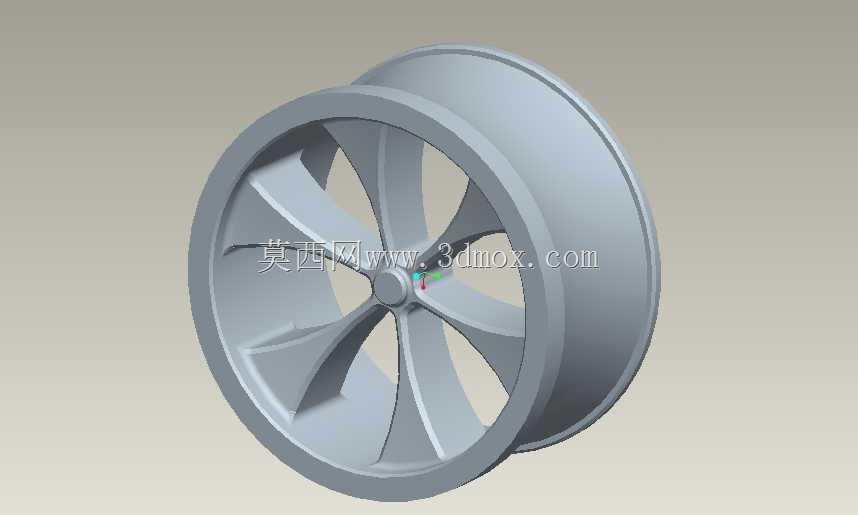

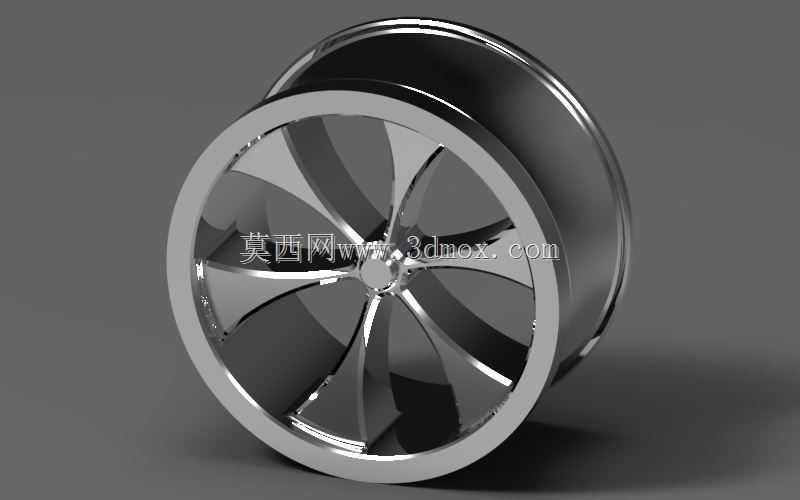

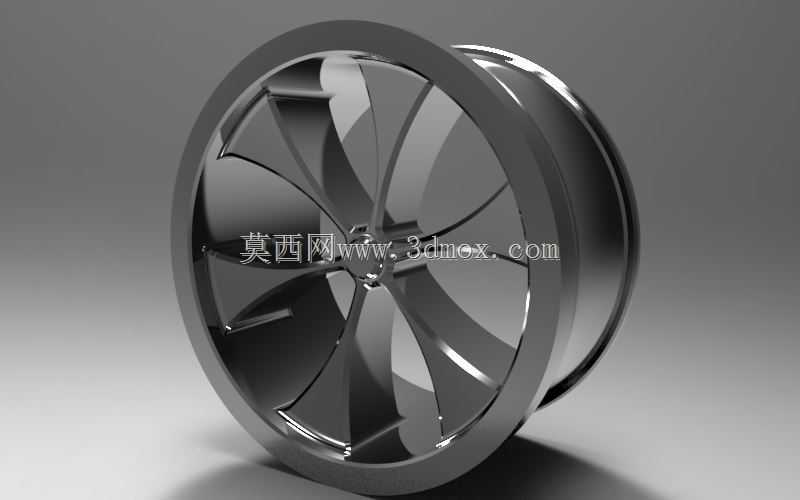

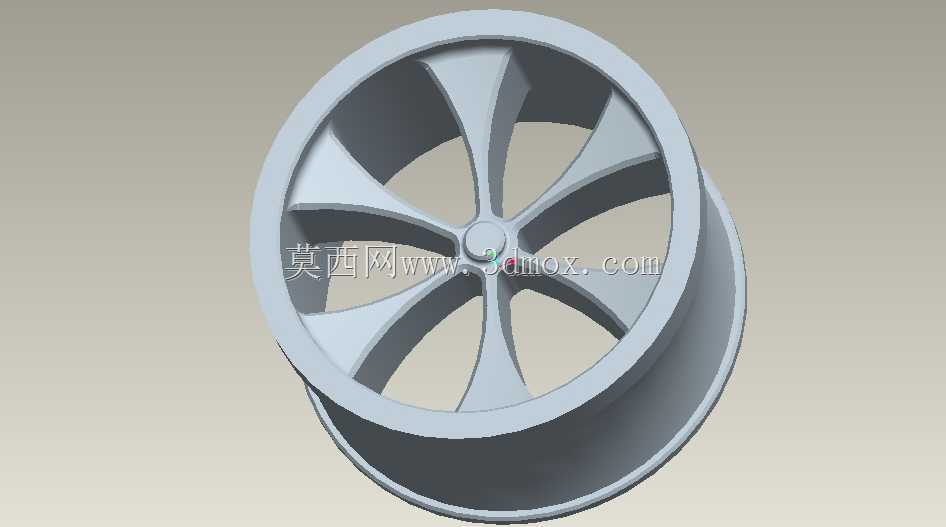

　　该款铝合金车轮对应乘用车17英寸规格，适配多数紧凑型、中型家用轿车及城市SUV的行走系统升级与配套需求，日常行驶场景覆盖城市铺装路面、轻度非铺装郊野路面，可匹配常规低压乘用车轮胎，承担整车承重、行驶扭矩传递、路面冲击缓冲的核心功能。设计阶段首先围绕轮辋安装边界做基准约束，轮辋部分严格匹配对应规格轮胎的胎圈座角度、槽深尺寸，保证轮胎充气后与轮辋贴合密封无泄漏，轮缘处做圆弧过渡加厚处理，应对低速上路肩、过坑洼时的侧向冲击，避免轮缘变形导致的轮胎漏气、脱圈风险。轮辐采用七辐对称式布局，每根辐条从中心轮毂座位置向外延伸至轮辋内侧连接位，辐条截面做变厚度设计，靠近中心座位置厚度更大，向轮辋方向逐步收薄，在保证整体抗弯、

　　抗扭强度的前提下尽可能降低旋转惯量，减少车辆起步、制动时的动力损耗，同时对称辐条布局在高速旋转时动平衡校正余量充足，可降低整车行驶过程中的方向盘抖动概率。中心安装座预留对应车型的螺栓孔分布圆位置，中心孔尺寸适配常规乘用车轮毂轴头配合公差，安装面做精加工平面处理，保证车轮与轮毂轴头贴合紧密，无安装间隙导致的行驶抖动。辐条之间的镂空区域兼顾制动系统散热需求，车辆连续制动时产生的热量可通过镂空空隙快速流通散出，避免制动系统热衰减带来的安全隐患。整体外形采用流线型曲面过渡，无尖锐棱角，既降低行驶过程中的风阻系数，也减少日常使用中棱角磕碰掉漆、应力集中开裂的风险。建模过程中所有曲面做G2连续过渡处理，辐条与轮辋连接位置做圆角加强，消除应力集中点，满足整车行驶过程中垂直载荷、侧向转向力、驱动制动力矩的复合受力要求，可直接用于结构仿真验证、改装件开模生产的参考依据。
