汽车双透镜前大灯外观结构设计

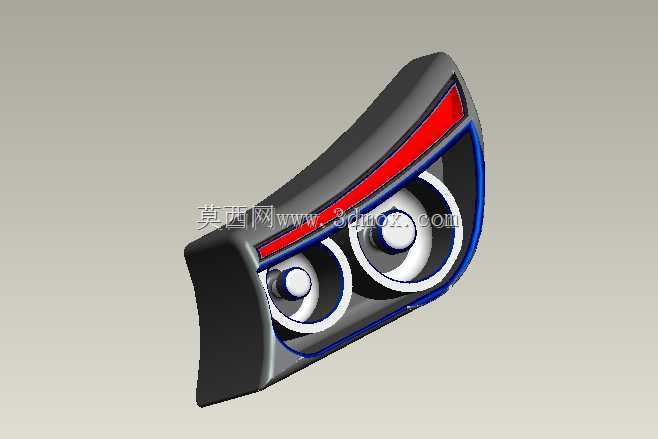

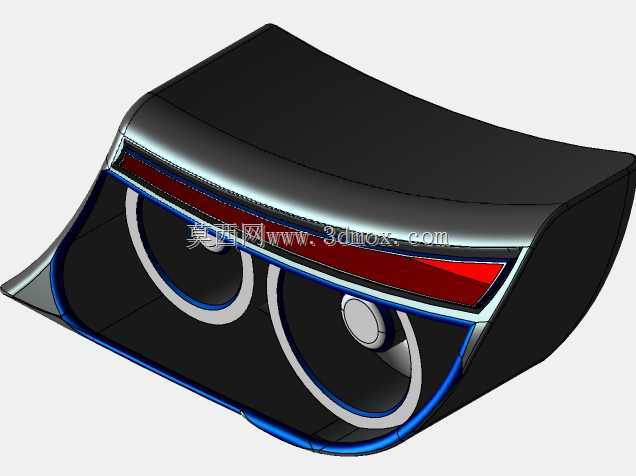

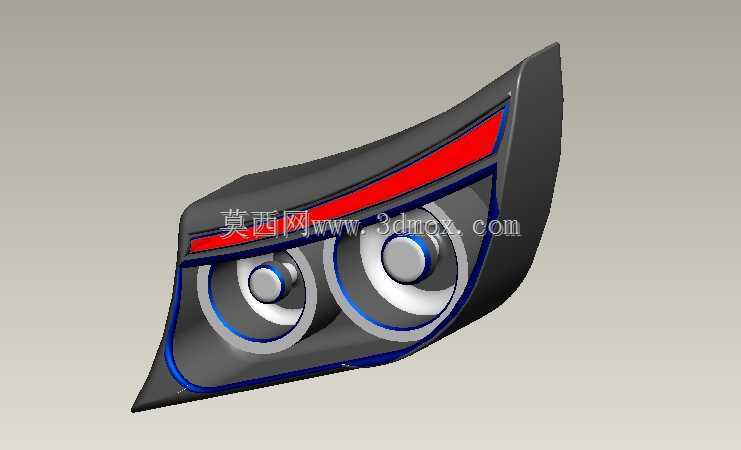

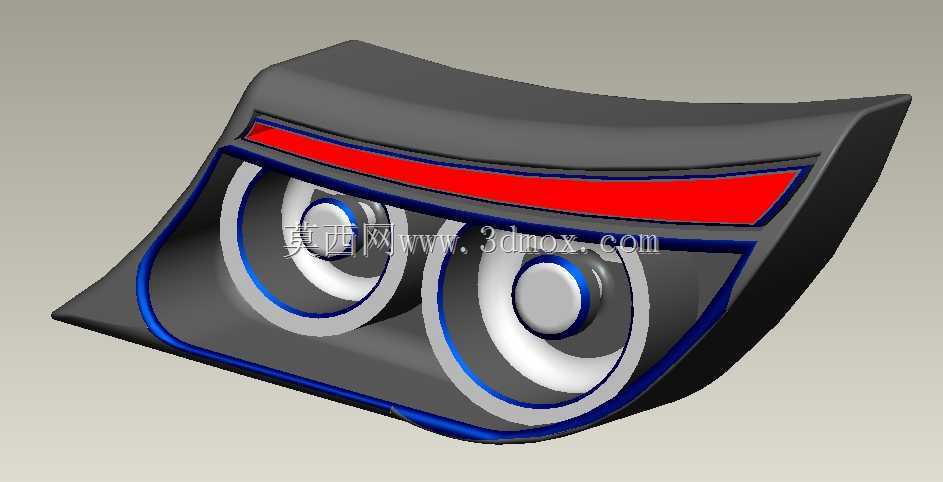

　　这款汽车前大灯的结构设计，首先要匹配整车前脸的安装边界，灯体整体采用流线型曲面过渡，侧边弧度完全贴合翼子板与前保险杠的拼接缝隙，安装点位预留的卡扣位与螺孔位置，完全对应车头钣金的预装支架，装车时不需要额外做钣金修配，能直接卡入定位后通过三处固定点完成锁附，灯体与周边覆盖件的间隙可控制在1.2mm以内，符合整车装配的公差要求。从功能层面来看，双透镜的灯组布局，内侧透镜负责近光照明，外侧透镜负责远光补光，透镜周边的环形装饰圈采用哑光镀铬质感的结构设计，既可以遮挡透镜边缘的安装结构，也能在日间未点亮时提升灯组的精致感，灯组上部的红色装饰条属于外观特征件，和整车前脸的运动化设计语言相呼应，灯体边缘的蓝色装饰线条进一步强化了灯组的视觉层次感。

　　在实际使用场景中，这类大灯主要适配家用运动型轿车的前脸配置，灯壳采用耐候性PC材质，外表面做硬化处理，能抵御日常行驶中的砂石冲击与紫外线老化，灯体后部的密封结构采用一体式橡胶密封圈，可避免雨天行车或高压洗车时的水汽渗入，保证内部灯组与透镜的工作环境稳定。设计过程中，首先要确定透镜的安装倾角，近光透镜的光轴角度预设为向下倾斜1.2度，满足近光照明的防眩目要求，远光透镜光轴与车身水平轴线平行，保证远距离照明的覆盖范围，灯组内部的走线槽位预留了足够的空间，可兼容卤素光源与LED光源的接线布局，不需要额外修改灯体壳体结构就能适配不同配置的光源方案。灯体的整体厚度控制在180mm以内，后部的散热结构预留位不会和车头内部的防撞梁、

　　线束支架产生干涉，安装时不需要调整周边附属部件的位置，灯体下部的排水槽设计可以将渗入灯腔内部的少量冷凝水及时排出，避免长期积水导致的电路故障。外观曲面的构建全程遵循G2连续标准，和整车前脸的曲面衔接自然，不会出现视觉上的折角断层，既满足空气动力学的减阻要求，也能在车辆高速行驶时降低风噪产生的概率。
