多分支汽车整车线束三维结构模型

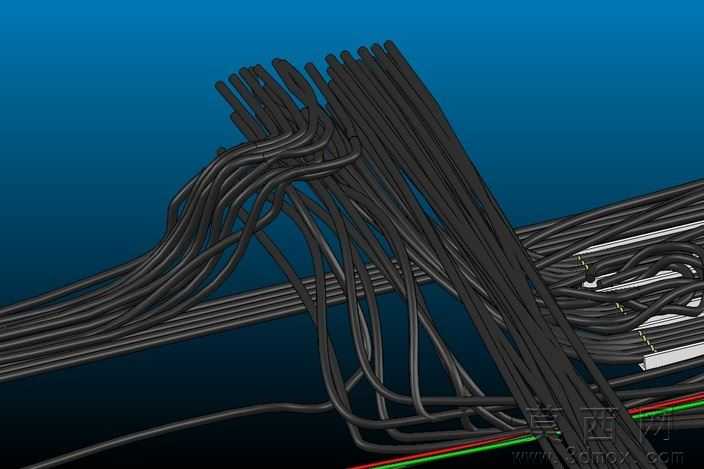

本模型采用SolidWorks进行参数化建模，完整还原了多分支集成线束的真实结构形态，建模过程中首先梳理整车线束的拓扑逻辑，依据实际布线走向绘制三维路径草图，对每一束线缆的走向、弯折半径、分支节点位置进行精准定位，确保模型符合实际线束生产的弯折工艺要求，避免出现不符合线缆物理特性的锐角弯折结构。材质设置上，主体线缆外层赋予哑光黑色橡胶绝缘材质，调整材质的粗糙度参数还原橡胶护套的磨砂质感，对内部露出的少量彩色线芯分别赋予红、绿等对应色号的PVC绝缘材质，金属接插件部分赋予哑光镀锡金属材质，区分不同部件的材质质感差异。结构设计上，模型还原了线束的分层捆扎结构，主干部位多根线缆紧密聚拢形成粗线束，分支部位按照功能回路拆分出不同线径的支线，每一处分支节点的线缆散开、聚拢形态都贴合实际线束的排布逻辑，接插件端的线缆剥线、端子压接部位也做了细节还原，清晰展示线束从主干到分支再到末端接插件的完整连接结构。渲染阶段采用深蓝色纯色背景突出黑色线束主体，打光采用侧方主光源搭配辅助补光，弱化生硬阴影，清晰展现每一根线缆的走向轮廓与弯折弧度，既保证整体结构的视觉完整性，也能清晰呈现局部的分支细节。设计思路围绕实际线束的工程应用需求展开，建模时充分考虑线束的可制造性与装配适配性，所有线径参数、分支间距、弯折半径都参考行业通用线束设计规范，模型可用于线束布置干涉检查、装配工艺模拟、布线方案验证等场景，能够直观呈现复杂多分支线束的空间排布形态，帮助设计人员快速梳理线束的连接逻辑，优化布线方案，减少实际生产装配中的布线干涉问题。
