JCB玩具轮式装载机结构设计

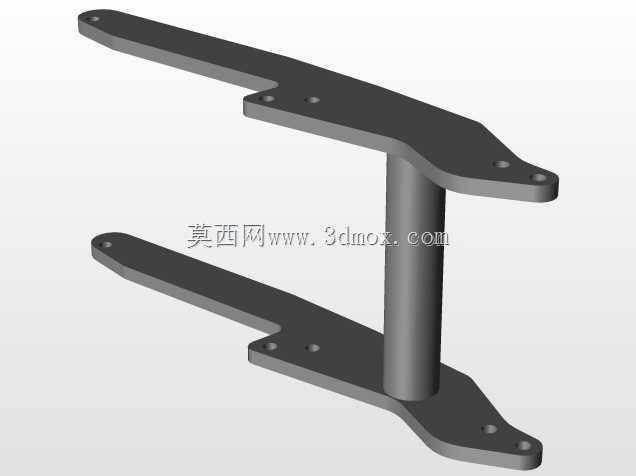

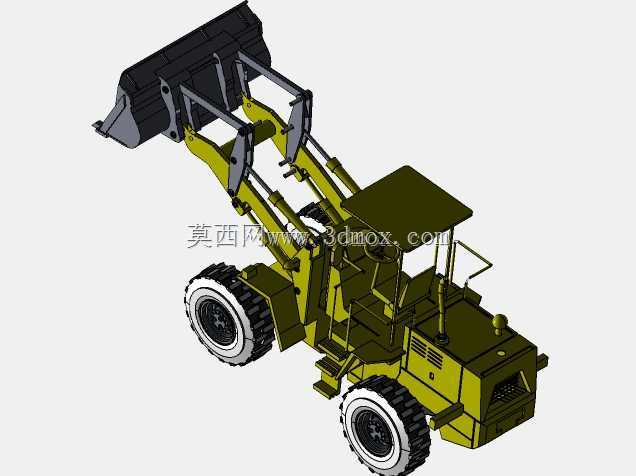

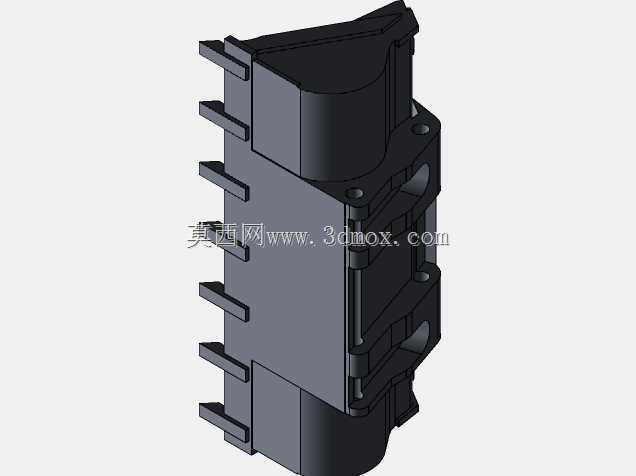

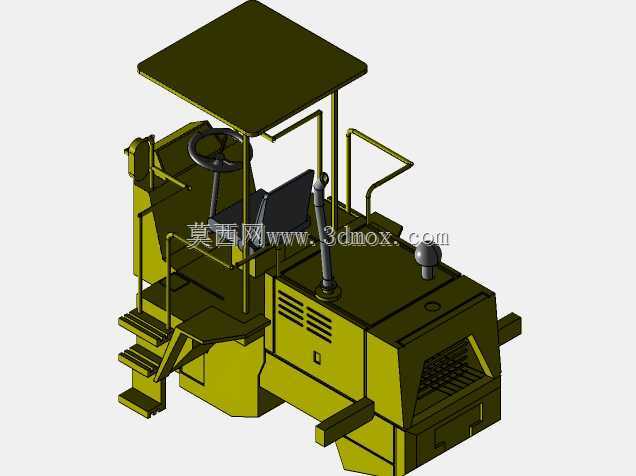

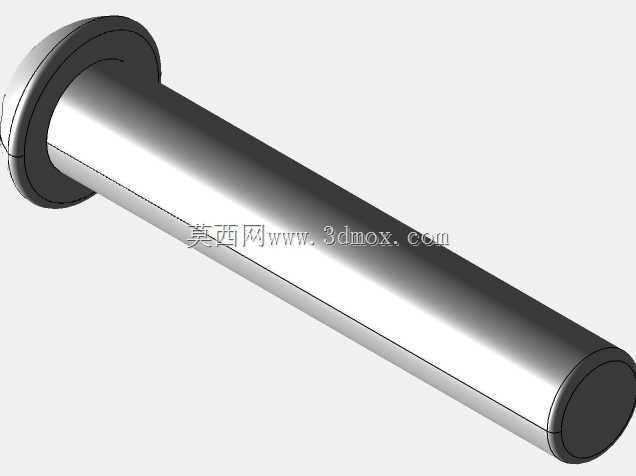

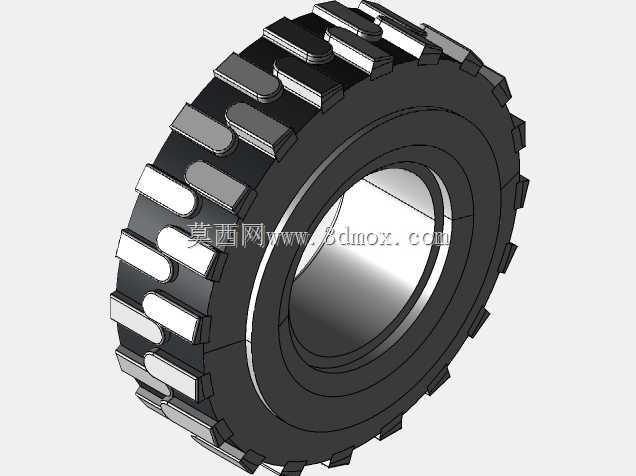

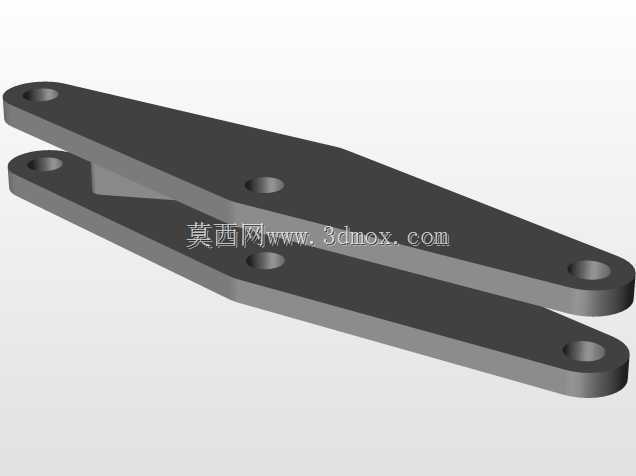

　　这款轮式装载机具象化还原了实机的核心作业结构，可应用于儿童益智玩具开发、工程机械科普教具制作、文创周边衍生设计等多个场景。从实际用途来看，该模型完整复刻了实机铲装、举升、卸料的动作逻辑，动臂与铲斗的铰接点位完全参照实机运动轨迹设置，摇臂、连杆的传动比经过反复调校，手动操作时可顺畅完成收斗、举升、翻斗的全流程动作，不会出现结构干涉、卡滞的问题。设计过程中优先考虑了玩具类产品的安全边界，所有外露棱边均做了圆角过渡处理，不存在尖锐突出结构，铰接处的销轴预留了足够的装配间隙，既保证动作灵活性，也避免夹手风险。整机外形按照实机等比例缩小，整体长宽高比例协调，驾驶室的顶棚、爬梯、操作位护栏都做了细节还原，轮胎表面的防滑花纹深度控制在合理范围，

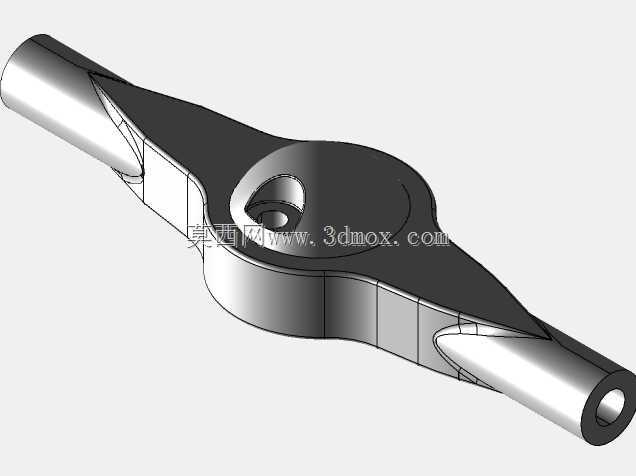

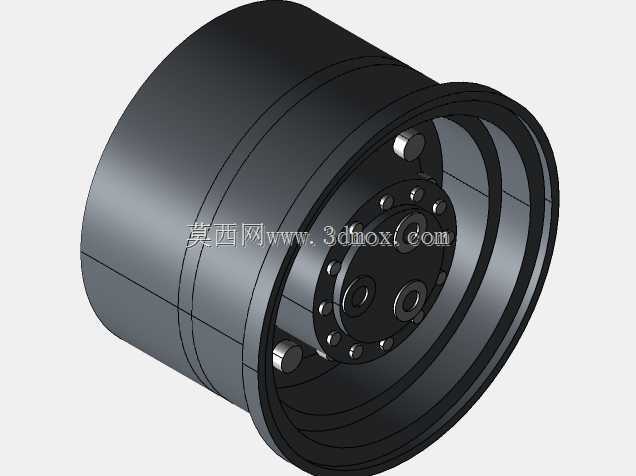

　　既保证视觉还原度，也不会因纹路过深导致注塑脱模困难。从结构设计思路来看，工作装置采用了经典的反转六连杆机构，该机构在实机上具备良好的平移性，举升过程中铲斗角度变化量小，不易撒料，模型还原该结构后，可直观展示连杆机构的运动原理，作为科普教具使用时能清晰演示传动逻辑。车身尾部的配重块造型与实机一致，内部预留了安装空间，可根据实际生产需求添加配重块调整整机重心，避免举升重物时出现前倾问题。轮边的轮毂、轮辋结构做了简化处理，减少不必要的细小特征，降低开模生产的难度，同时保留了实机的视觉识别特征。安装边界方面，所有部件的装配公差控制在玩具生产通用标准范围内，动臂与车架的铰接孔同轴度误差预留了合理的补偿量，普通玩具生产工艺即可完成组装，

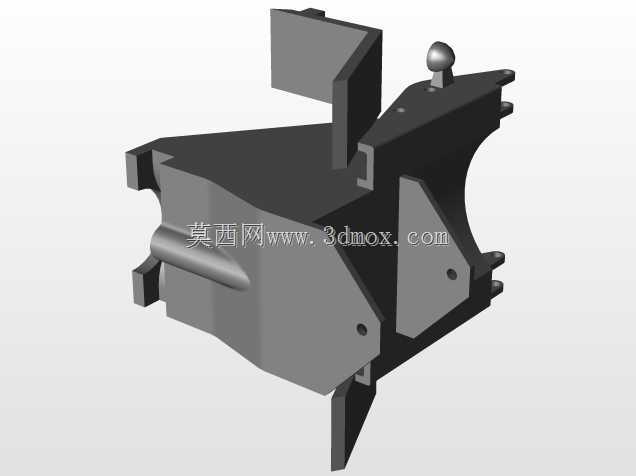

　　不需要额外的高精度加工工序。车身侧面的散热格栅、扶手、车灯等细节特征均采用凸起结构设计，不需要额外的贴纸装饰即可还原实机外观，降低生产环节的组装工作量。转向系统虽然做了简化，但保留了前后车架铰接的核心结构，可手动实现小角度转向，还原实机的转向逻辑，让把玩过程更贴近真实设备的操作体验。
