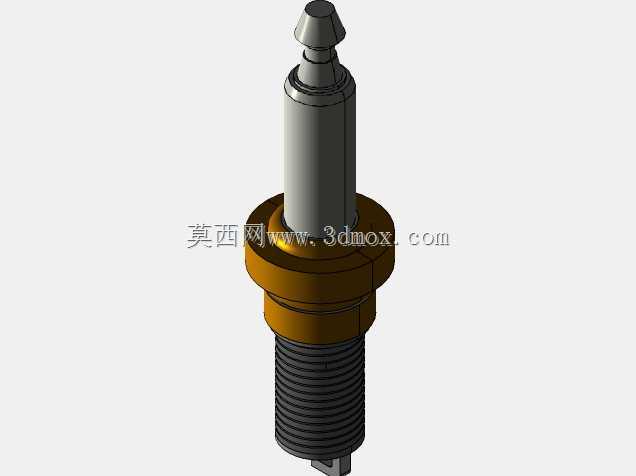

带外螺纹安装基座的锥顶定位接杆结构

　　这类带外螺纹安装基座的锥顶定位接杆，常应用在工装夹具定位、小型设备行程限位、检测工装基准定位等场景中，实际使用时依靠下部的外螺纹段旋入对应安装基体的螺纹孔内，通过中部的环形凸台实现安装轴向定位，凸台下端面与安装基体表面贴合后，即可确定接杆的轴向安装位置，无需额外调整垫片即可保证安装高度的一致性。上部的锥顶结构经过小直径圆柱段过渡，锥面角度经过适配设计，能够在与被定位工件的锥孔、V型槽配合时自动导正中心，减少装配对位的调整时间，锥顶顶端的小平面设计避免了尖锐顶端磕碰变形导致的定位精度下降，同时降低了装配时操作人员被划伤的风险。设计过程中需要重点控制几个关键尺寸边界：下部外螺纹段的公称直径与螺距需要匹配常用的安装基体螺纹规格，

　　螺纹有效旋合长度要满足受载时的连接强度要求，避免受侧向力时出现螺纹滑牙或接杆歪斜；中部环形凸台的外径要大于螺纹大径，凸台下端面的平面度需要控制在合理公差范围内，保证安装后接杆轴线与安装基面的垂直度；上部锥顶的锥度需要匹配常见的定位孔倒角尺寸，锥面的表面粗糙度要控制在合适范围，减少反复定位过程中的磨损，延长零件使用寿命。从结构受力角度来看，这类接杆主要承受轴向的顶紧力与少量的侧向偏移力，因此中部凸台与杆身的过渡位置做了小圆弧过渡处理，避免应力集中导致的杆身断裂，杆身各段的同轴度公差需要严格控制，保证锥顶中心与螺纹段轴线的重合度，避免定位时出现基准偏移。实际选型时，需要根据被定位工件的重量、定位精度要求、安装空间的大小确定接杆的总长度、

　　各段直径参数，螺纹段长度要预留足够的调节余量，适配不同厚度的安装板，锥顶的直径要与被定位件的定位孔尺寸匹配，保证接触面积足够，避免局部压强过大导致工件表面压痕或接杆变形。这类零件的结构简单，加工难度低，但是在各类工装、小型设备中应用十分广泛，建模时需要注意各段过渡处的细节处理，螺纹部分的建模要符合机械制图的标准表达，锥面与圆柱段的过渡要平滑，避免出现建模棱角导致的应力集中误判，安装凸台的端面要与螺纹轴线垂直，保证虚拟装配时的干涉检查结果准确，能够直接用于后续的工程图生成与加工工艺编制。
