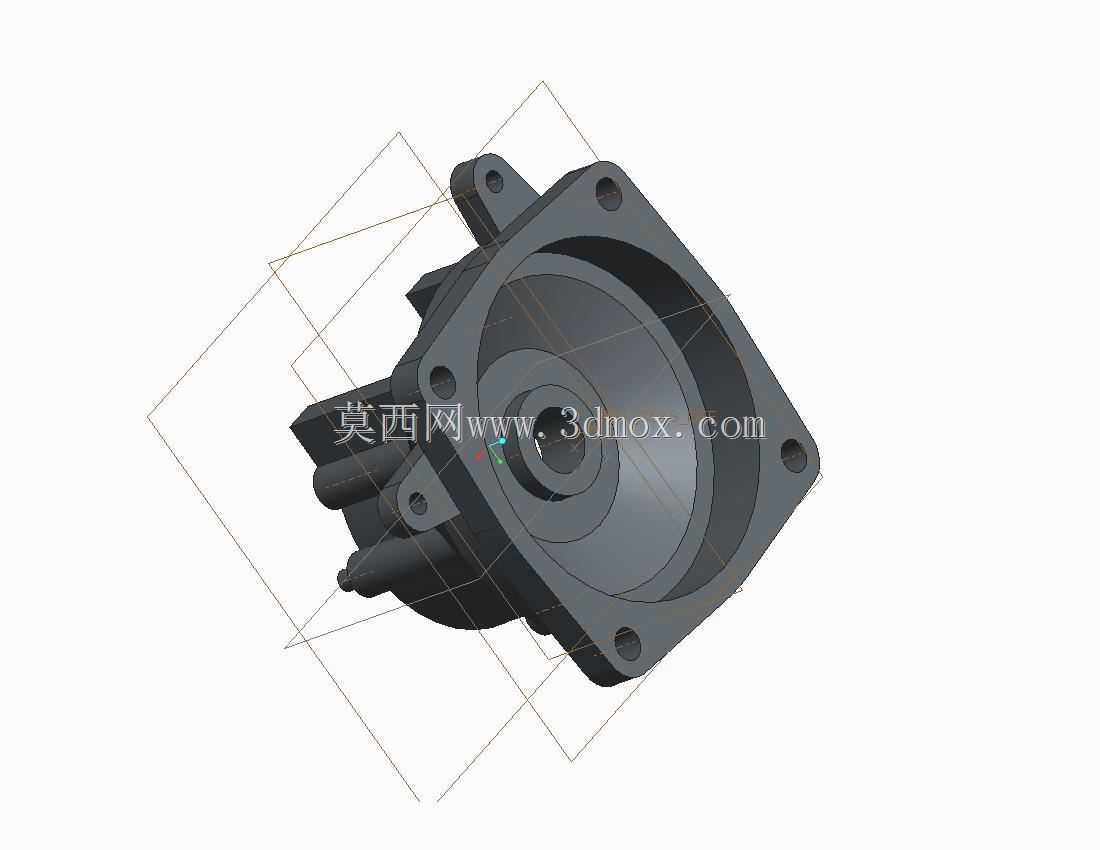

方形法兰安装式泵体端盖结构设计

　　这类带方形安装法兰的端盖结构，常见于小型流体输送泵、气动执行元件的腔体密封端，在小型液压动力单元、家用增压泵、玩具动力模组里都能见到同结构的应用，核心作用是封闭腔体端部，同时为内部转子、轴系提供端部支撑定位，配合密封件实现腔体的压力保持，避免介质泄漏。从结构设计逻辑来看，四个角的安装孔采用沉孔设计，安装时螺栓头可以完全沉入法兰平面内，不会突出安装面，保证安装后整个端面可以和对接的泵体腔体平面完全贴合，不会因为螺栓突出产生装配间隙，也能避免外部磕碰损伤螺栓连接部位。中心的阶梯孔结构是为了适配不同直径的轴系穿过，最内侧的孔位用来安装骨架油封或者O型密封圈，中间的台阶面用来抵住轴承外圈，实现轴系的轴向定位，

　　外侧的扩孔则是为了给轴端的连接部件留出避让空间，避免运转时轴端连接件和端盖发生摩擦干涉。端盖外侧延伸出的多个柱状凸台，是对应腔体内部的流道或者接线通道设计的，每个凸台内部都有贯通的孔位，既可以作为流体的进出通道，也可以作为内部线缆的引出通道，凸台的外径做了加厚处理，能提升通道位置的结构强度，避免装配管路或者接头时出现开裂问题。安装边界上，方形法兰的对角安装孔距是核心装配尺寸，设计时需要和对接泵体的安装孔位完全匹配，法兰厚度根据腔体工作压力做对应调整，低压工况下法兰厚度控制在8-12mm即可满足强度要求，高压场景则需要适当加厚并在法兰背面增加加强筋，避免受压后法兰变形导致密封失效。端盖的内腔曲面做了圆弧过渡处理，没有尖锐的直角结构，

　　一方面可以减少流体在腔体内的流动阻力，另一方面也能避免应力集中，提升端盖整体的抗疲劳强度，在长期受压力交变载荷的工况下，不会在转角位置出现裂纹。建模过程中需要重点关注安装孔的位置度公差，保证四个孔的相对位置误差控制在0.1mm以内，否则装配时会出现螺栓无法穿入的问题，密封槽的尺寸公差需要严格匹配所选密封圈的线径，压缩量控制在15%-25%之间，既能保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。这类端盖通常采用压铸铝合金或者增强尼龙材质加工，铝合金材质的端盖散热性能更好，适合工作温度较高的工况，尼龙材质则重量更轻、成本更低，适合对重量敏感的小型玩具、民用小家电类产品应用。
