工业配套离心式电动鼓风机构件

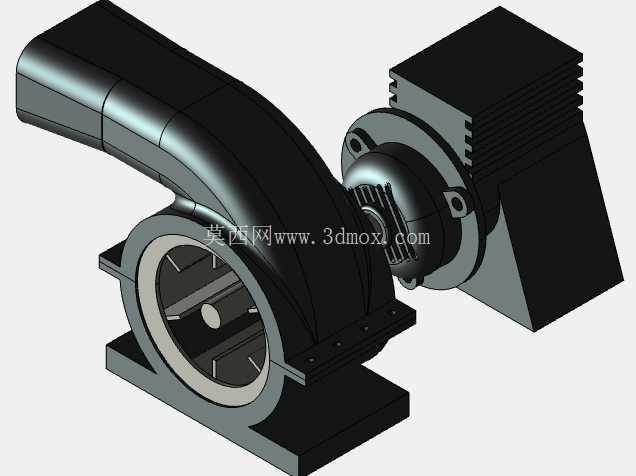

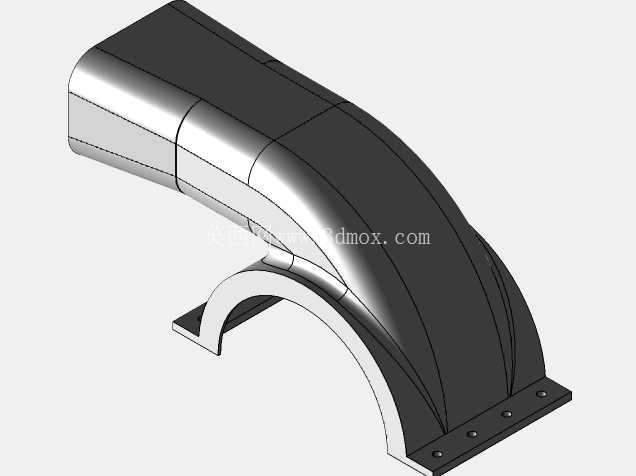

　　在工业通风、设备散热、小范围正压送风的场景里，这类离心式电动鼓风构件的适配性非常突出，和普通轴流风机不同，它能在相对局促的安装空间里提供更高的风压，适合给小型燃烧设备、电子机柜散热组、工业小型除尘工位提供定向气流输出。从结构设计逻辑来看，整个构件采用蜗壳式流道设计，进风口设置在蜗壳端面中心位置，出风口沿蜗壳切线方向延伸出弯管结构，气流从端面进入叶轮腔后，通过高速旋转的叶轮获得动能，再经蜗壳流道减速增压后从弯管出风口送出，这种流道设计能有效降低气流在腔体内的紊流损失，相比直出风结构，送风距离和出口风压都有明显提升。

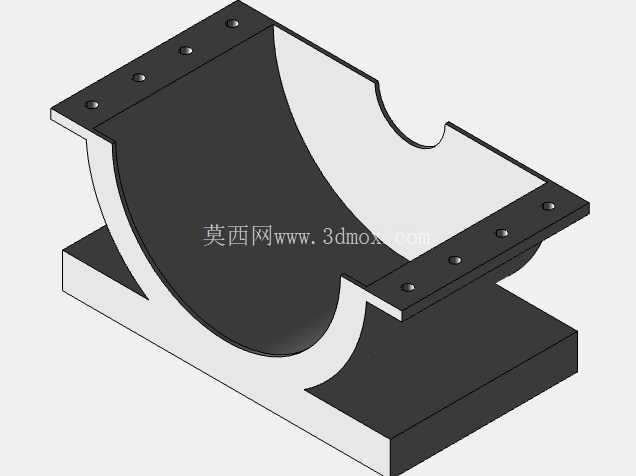

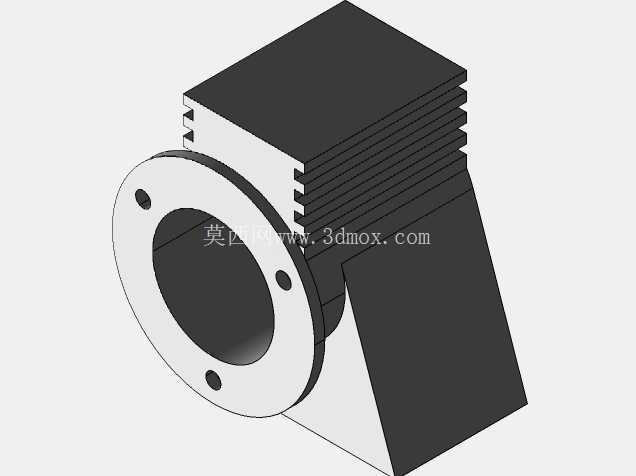

　　动力段和鼓风段采用同轴直连结构，省去了皮带传动或者齿轮传动的额外结构，电机外壳直接设计了散热鳍片结构，在风机运行过程中，叶轮带动的部分气流会掠过电机外壳的鳍片间隙，带走电机绕组产生的热量，不需要额外设置独立的散热风扇，既压缩了整体结构的轴向尺寸，也降低了传动环节的故障点。安装底座采用分体式支撑结构，蜗壳下方和电机下方分别设置了带安装孔的固定支脚，两个支脚的安装面处于同一水平基准面，安装时可以直接通过螺栓固定在设备机架或者安装平台上，不需要额外做找平调整，支脚的安装孔预留了足够的调节余量，能适配小范围的安装位置偏差。

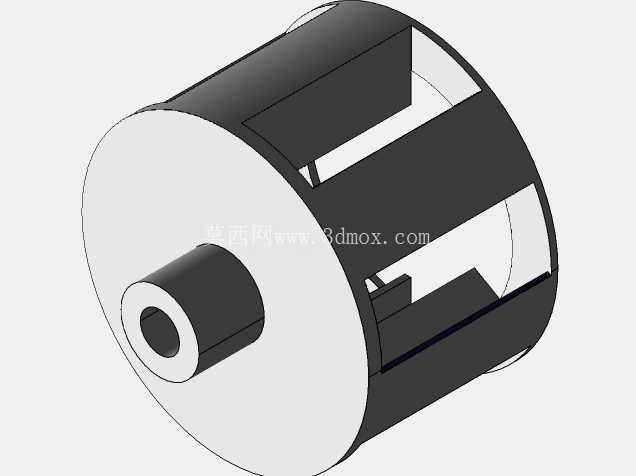

　　叶轮部分采用前向式多叶片结构，叶片弧度经过流道仿真优化，在相同转速下能获得比径向叶片更大的风量输出，同时叶轮做了动平衡校准，运行时的振动幅度控制在较低范围，不会因为长期振动导致连接螺栓松动或者电机轴承过早磨损。出风口的弯管做了圆弧过渡设计，避免直角弯折带来的风阻损失，弯管出口的端面预留了法兰连接结构，可以直接对接通风管路或者送风喷嘴，不需要额外做转接加工。电机端的接线盒设置在壳体上方，接线方向朝上，能避免设备运行过程中冷凝水或者灰尘直接落入接线端子，提升电气部分的防护能力。

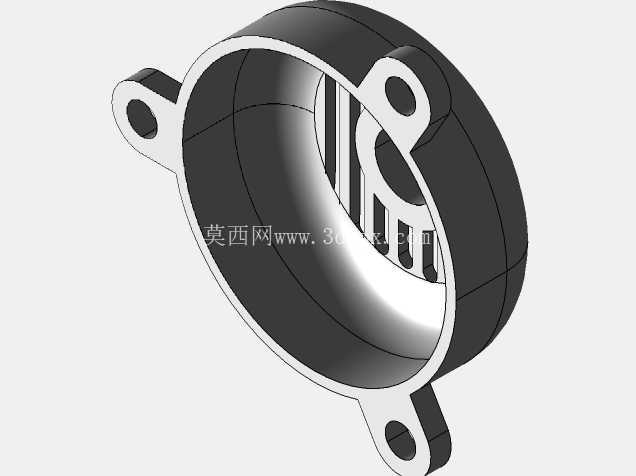

　　从安装边界来看，整个构件的横向尺寸集中在电机和蜗壳的组合段，出风口弯管向上延伸的高度不会超过电机顶部的散热鳍片最高位置，在做设备布局时，不需要为出风口预留额外的上部空间，侧面的安装操作空间只需要预留能拧动固定螺栓的距离即可，非常适合集成在空间紧凑的工业设备内部。在实际选型适配时，这类构件常被用在小型燃气设备的送风助燃、电子设备机柜的强制风冷、小型工业吸尘设备的负压发生、物料输送环节的低压气流推动等场景，因为直连结构的转速和电机转速完全同步，风量输出的稳定性更好，不会因为传动打滑出现风量波动。设计过程中，蜗壳的壁厚做了均匀化处理，既保证壳体有足够的刚度承受气流压力带来的形变，也不会因为壁厚过大增加不必要的重量，电机和蜗壳的连接法兰采用止口定位，装配时能自动保证电机轴和叶轮腔的同轴度，降低装配环节的校准难度，连接螺栓的位置做了沉台设计，螺栓拧紧后头部不会突出安装面，避免和周边其他构件产生干涉。
