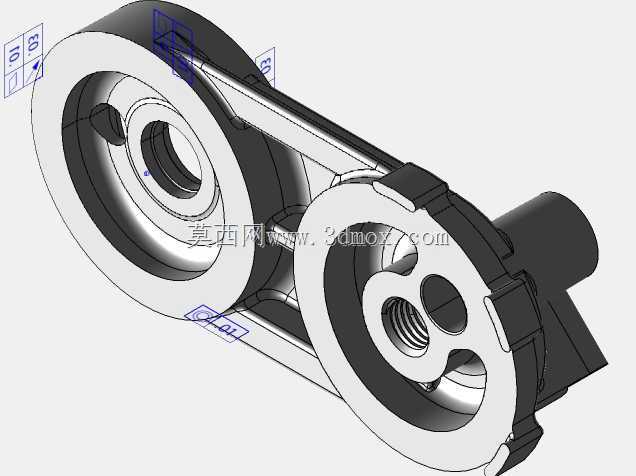

玩具拖拉机传动连接壳体结构设计

　　该结构为玩具拖拉机的核心传动连接壳体部件，主要应用于儿童益智拼装玩具、仿真农用机械模型的动力传递路径中，承担轮系定位、动力传导、外部结构支撑的核心作用。从实际使用场景来看，这类部件多用于1:12至1:18比例的仿真玩具拖拉机产品，既可以作为静态拼装模型的结构支撑件，也可适配加装微型减速电机的动态玩具版本，保障传动过程中齿轮啮合的同轴度与结构稳定性，避免玩具在把玩过程中出现轮系错位、传动卡滞的问题。

　　设计过程中优先考虑了玩具产品的装配便利性与结构强度平衡，壳体采用一体化的双轴承位布局，两个同轴轮系安装孔分别对应驱动轮轴与中间传动齿轮轴的定位需求，孔位内侧预留了0.1mm的装配间隙，适配注塑成型的塑胶轴套安装，既可以降低转动过程中的摩擦阻力，也能抵消注塑件成型过程中产生的微小收缩变形。连接臂位置做了等厚度的加强筋布局，筋条厚度控制在1.5mm，与主体壳体壁厚保持一致，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时将两个轮系安装位的中心距公差控制在±0.05mm范围内，保障传动齿轮的啮合侧隙处于合理区间，既不会因侧隙过小出现转动卡滞，也不会因侧隙过大产生传动空程与异响。

　　从安装边界来看，壳体外侧的定位凸台与卡扣结构完全匹配玩具拖拉机的外壳安装位，三个卡扣的卡接量设计为0.8mm，既可以保障壳体与外罩的连接牢固度，也能在维修拆解时通过普通工具顺利拆卸，不会出现卡扣断裂的问题。轴伸端的扁位结构直接对应驱动轮的安装定位，扁位尺寸与轮毂内孔的配合公差采用间隙配合，方便用户自主拆装更换不同样式的轮胎组件。壳体上预留的基准平面可作为装配过程中的定位基准，在批量生产的流水线装配环节，可通过该平面快速实现工件的定位装夹，提升装配效率。

　　在功能特性层面，该壳体将传动轮系完全包裹在内部腔体中，既可以避免把玩过程中灰尘、毛发进入传动啮合区域造成卡滞，也能防止儿童手指接触到转动的齿轮结构，符合玩具产品的安全设计要求。腔体内部的避空位做了圆弧过渡处理，没有尖锐的内角结构，既可以提升注塑成型时的熔体流动性，也能减少应力集中，提升部件的抗摔性能，适配玩具产品在使用过程中可能出现的跌落、碰撞场景。
