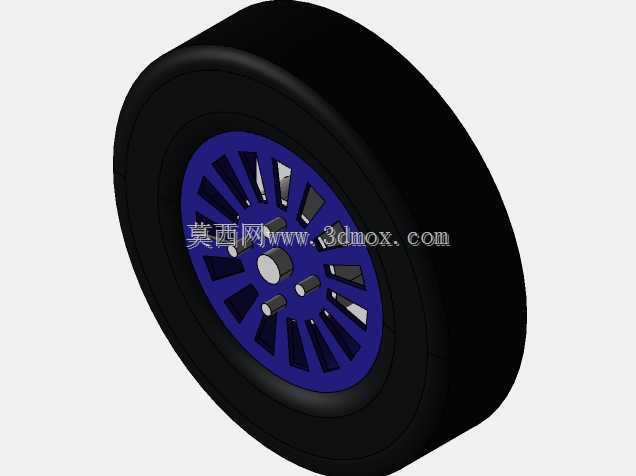

乘用车辐条式轮毂配套橡胶车轮结构设计

　　该车轮结构主要面向小型乘用车辆、低速代步载具的行走系统配套使用，作为整车与地面直接接触的承载部件，需要同时承担垂直载荷传递、行驶过程中冲击缓冲、转向力矩传递以及制动力矩输出的核心功能，是行走系统中直接决定行驶平顺性与操控稳定性的关键组件。设计过程中优先匹配非独立悬架的小型代步车型安装边界，轮辋直径适配12英寸级低压胎安装需求，轮辐采用多辐条对称式布局，单根辐条沿轮毂中心呈放射状均匀分布，相邻辐条间预留镂空槽，既可以降低轮组整体转动惯量，也能为制动盘预留足够的散热流通空间，避免连续制动过程中热量堆积导致制动效能衰减。轮毂中心设置同轴定位止口，与车轴轴头采用间隙配合定位，周边均匀分布四个螺栓安装孔，

　　孔位节圆直径匹配常规小型车轴头安装尺寸，安装端面预留0.2mm的平面度加工余量，保证装配后轮组端面跳动量控制在0.3mm以内，避免高速行驶过程中出现车轮抖动问题。轮胎部分采用常规民用橡胶轮胎的断面轮廓设计，胎侧预留标准厚度的变形缓冲区域，胎面与轮辋配合位置设置凸缘卡扣结构，装配后可保证轮胎充气状态下与轮辋的密封可靠性，不会出现高速脱圈的风险。设计阶段重点校核了辐条根部的应力集中系数，通过在辐条与轮辋、中心安装座的连接位置设置R3-R5的过渡圆角，将满载冲击工况下的最大应力控制在铝合金材料许用应力的60%以内，既保证结构强度冗余，也不会因为过度增加壁厚导致轮组重量超标。轮组的轴向安装宽度控制在160mm范围内，

　　轮辐背面预留了足够的制动卡钳避让空间，可适配常规浮动式卡钳的安装需求，不需要额外对悬架结构进行改装即可完成替换装配。实际应用场景中，该结构也可经过尺寸缩放后适配小型电动观光车、场地作业代步车的行走系统，通过调整辐条厚度、螺栓孔节圆直径即可匹配不同载荷等级的使用需求，胎面花纹可根据使用场景更换为公路细纹或者越野粗纹，不需要调整轮辋与轮毂的主体结构，具备较强的通用适配性。建模过程中对轮胎与轮辋的配合面做了干涉检查，确认充气状态下胎圈与轮辋贴合面无间隙，中心定位孔与螺栓孔的位置度公差满足GB/T相关标准要求，装配后轮组的动平衡余量可控制在常规民用车辆允许范围内，不需要额外添加过多平衡块即可满足行驶需求。
