径向发动机核心缸体总成结构设计

　　径向发动机作为往复式内燃机的经典构型，其气缸沿曲轴周向呈辐射状排布的设计，在早期航空动力领域占据了数十年的主导地位，即便在燃气轮机逐步普及后，这类结构仍在小型通航飞机、复古动力装置、特种作业设备中保有特定应用场景。从结构设计逻辑来看，这类动力装置的核心优势在于曲轴长度极短，整体动力单元的轴向尺寸可以压缩到同排量直列发动机的三分之一以内，对于机头空间紧凑、需要迎风散热的早期螺旋桨飞机而言，这种布局可以最大化利用机头径向空间，同时让每个气缸都能直接接触迎面气流，省去复杂的液冷管路结构，降低动力系统的整体重量与故障点。

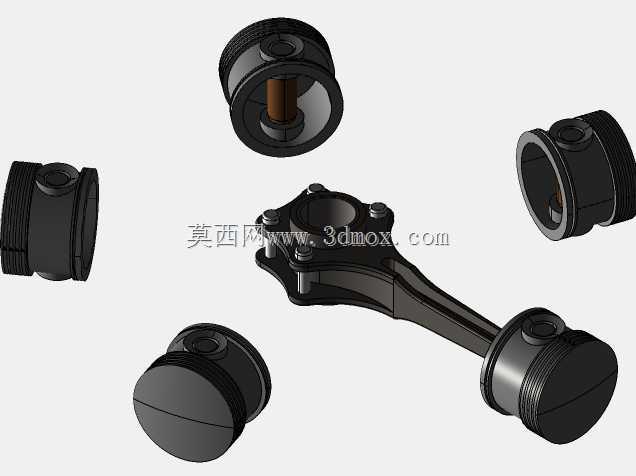

　　本次呈现的总成结构，围绕中央曲轴箱向外辐射布置气缸的核心逻辑展开，设计阶段优先考虑了动力输出的平顺性：多缸沿周向均匀分布的结构，让曲轴每旋转一周就能完成多次做功冲程，相比同缸数直列发动机，曲轴运转的扭矩波动更小，不需要搭配大尺寸飞轮就能维持稳定的动力输出，对于轻量化要求极高的航空场景而言，这一特性可以进一步削减整机死重。在安装边界的考量上，该总成的径向安装基准以中央曲轴轴线为核心，所有气缸的安装端面均处于同一径向圆周上，安装时可以通过曲轴箱前端的定位止口与机架、螺旋桨减速器直接对接，轴向定位台阶的公差设计控制在h7级别，保证动力输出轴的同轴度误差不会引发高速运转时的振动问题。

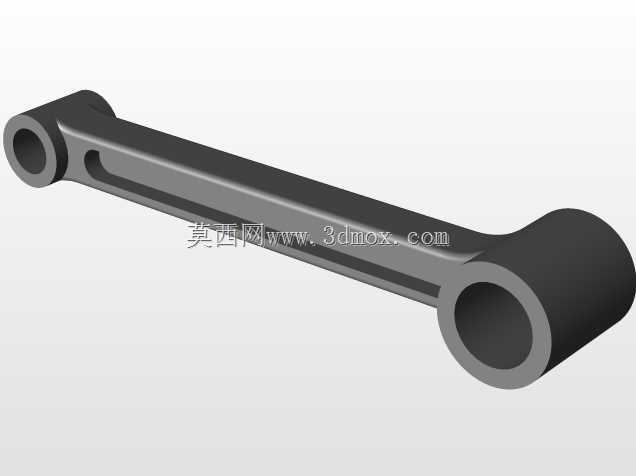

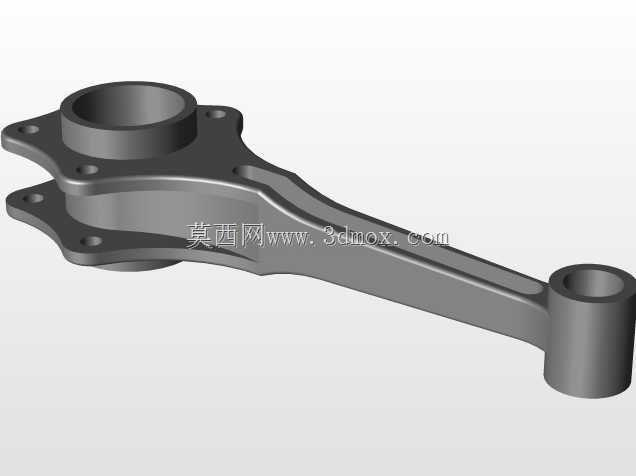

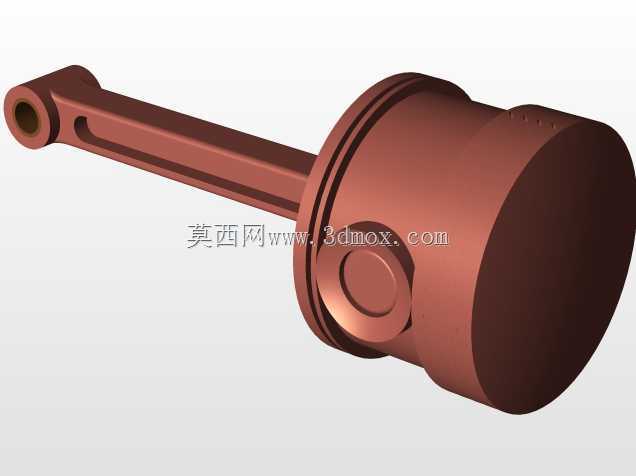

　　从功能特性来看，这类径向排布的结构天然具备更好的风冷散热条件，每个气缸的散热鳍片都可以直接暴露在气流中，不需要设计复杂的冷却液流道、水泵、散热器等附属部件，在低空空域低速飞行的场景下，即便发动机长时间维持大扭矩输出，气缸壁的温度也能维持在合理区间，不会出现局部过热导致的拉缸故障。设计过程中针对连杆机构的排布做了专门优化，所有气缸的连杆均通过关节轴承连接到中央曲轴的曲柄销上，相比直列发动机的多曲柄销结构，这种单曲柄销的设计大幅简化了曲轴的加工工艺，同时减少了曲轴上的应力集中点，提升了核心部件的疲劳强度。

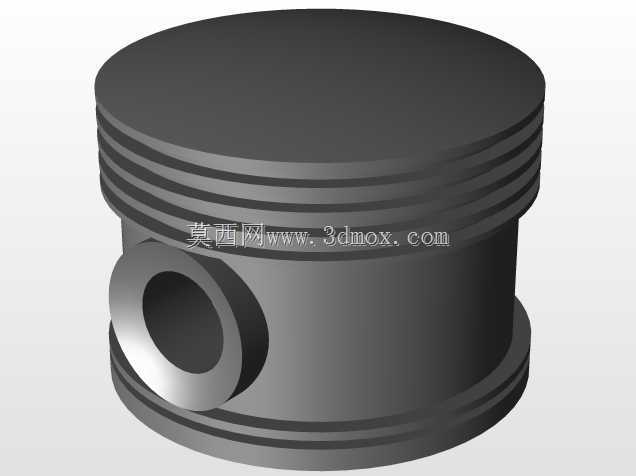

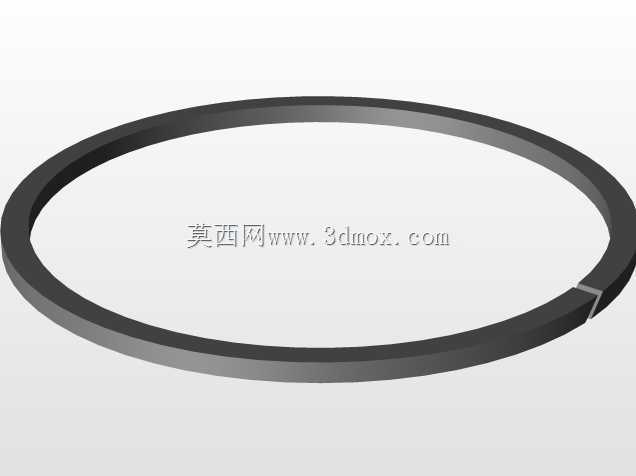

　　在实际应用场景中，这类结构除了经典的航空动力用途外，也被改装应用到小型特种发电机组、复古定制摩托车、大型航模动力单元中，其紧凑的径向尺寸可以让设备整体的重心更靠近安装基准面，降低设备运转时的倾覆力矩。设计时需要注意的是，由于气缸呈径向排布，下部气缸的润滑油容易在停机后积聚在燃烧室内，因此在活塞环的排布、曲轴箱的通风结构上做了针对性调整，避免启动时出现液击问题损坏连杆结构。整体结构的外形轮廓以曲轴轴线为中心呈对称圆柱状，外部安装接口可以根据不同的应用场景适配不同的排气歧管、点火系统安装座，不需要改动核心的缸体与曲轴结构就能适配多种动力输出需求。
