钻床用V型夹紧块夹具结构设计

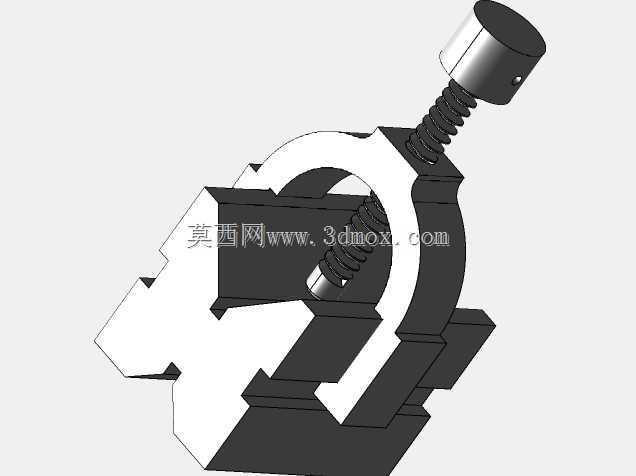

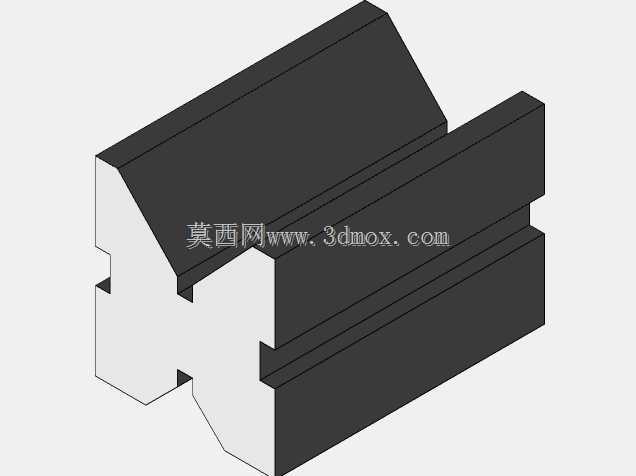

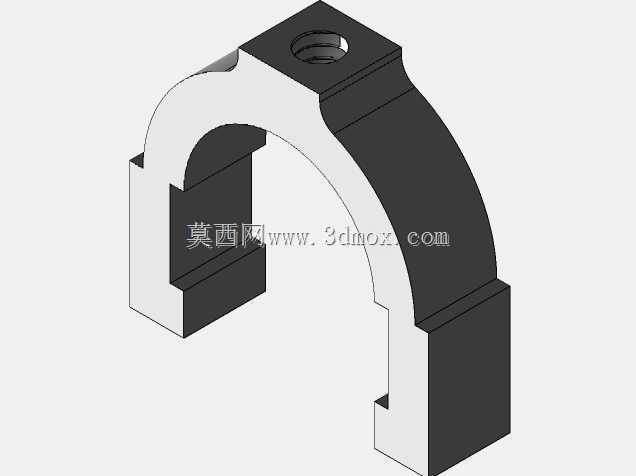

　　该V型夹紧块主要应用于钻床加工工序中，作为轴类、套类回转零件的定位夹紧工装使用，在批量钻削加工场景下，能够快速完成工件的径向定位与装夹固定，避免加工过程中工件出现周向转动或轴向窜动，保障孔位加工的同轴度与位置精度。从结构设计来看，整体采用半开式C型框架结构，上部开设的螺纹孔用于安装压紧螺栓，可根据待加工工件的直径范围调整压紧行程，两侧的定位基面经过精密铣削加工，V型开口的夹角采用标准90度设计，能够适配一定直径区间内的圆柱类工件，无需更换工装即可完成多规格零件的装夹作业。设计过程中充分考虑了安装边界的适配性，底部的两个定位凸台可直接嵌入钻模工作台的T型槽内，无需额外制作过渡连接座，安装时只需通过两侧的压板螺栓即可完成夹具本体的固定，

　　整体安装占用的工作台面尺寸紧凑，不会干涉钻床主轴的进给行程，也不会与周边的冷却管路、排屑槽产生位置冲突。在功能特性上，该V型块的夹持受力点经过受力仿真优化，夹紧力均匀分布在工件与V型面的接触线上，不会出现局部应力集中导致的工件变形问题，即使是薄壁套类零件装夹，也能保证夹紧后工件的圆度误差控制在加工允许范围内。实际生产场景中，这类V型夹紧块常与快换钻套配合使用，组成专用钻模工装，在轴类零件的径向孔加工、油孔钻削、横孔加工工序中应用广泛，相比通用三爪卡盘装夹，该结构的装夹效率提升40%以上，且定位重复精度更高，适合中小批量零件的加工生产。结构细节上，V型块的开口边缘做了小尺寸倒角处理，既可以避免工件装夹时被锐边划伤，

　　也能引导工件快速滑入定位基面，上部的螺纹孔采用细牙螺纹设计，压紧时的进给量更易控制，操作人员可以根据工件的材质调整压紧力大小，避免硬质合金零件装夹时出现压痕，或是软质有色金属零件装夹出现变形。整体结构没有多余的冗余设计，所有加工面均为功能面，加工工艺性良好，可通过普通铣床、磨床完成全部加工工序，制造成本较低，同时具备足够的刚性，在长期承受钻削轴向力与切削振动的工况下，不会出现结构变形或定位精度衰减的问题，适合车间生产现场长期使用。
