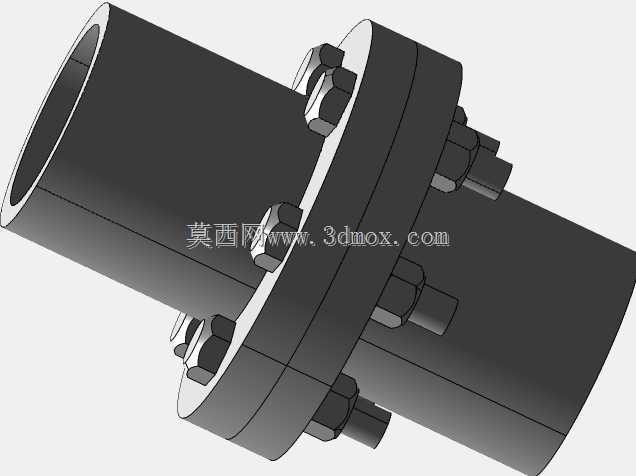

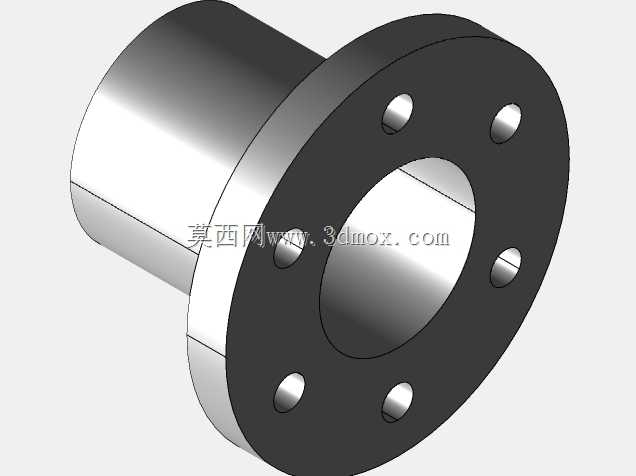

这类法兰联轴器多用于中小功率的轴系传动场景,常见于工业泵组、输送线驱动端、中小型减速机输出侧的刚性传动连接,核心作用是实现两根同轴布置的传动轴之间的扭矩传递,同时可补偿安装过程中微小的轴向、径向偏差,相比弹性套柱销联轴器,这类刚性法兰结构传递扭矩的冗余量更高,适合载荷平稳、无频繁正反转冲击的传动工况。从结构设计来看,整套组件由两个带凸缘的半联轴器、配套的铰制孔螺栓、防松螺母组成,两个半联轴器分别通过键连接与两侧的传动轴实现周向固定,对接端面加工有定位止口,装配时止口嵌合即可保证两半轴的同轴度,无需反复打表调整对中,能大幅缩短现场安装的调试周期。设计过程中需要重点关注几个核心尺寸边界:首先是半联轴器的内孔直径,需要匹配对应规格的传动轴轴径,键槽尺寸符合平键连接的标准公差要求,保证扭矩传递过程中不会出现键侧压溃、轴孔打滑的问题;其次是法兰盘的螺栓孔分布圆直径,这个尺寸直接决定了螺栓的受力力臂,在传递额定扭矩时,需要校核螺栓的剪切强度与法兰结合面的挤压应力,避免过载时螺栓剪断或者法兰盘变形;另外半联轴器的轮毂长度也需要匹配轴端的安装长度,保证轴头插入后有足够的接触面积,不会出现轴端悬臂过长导致的轴系挠曲变形。实际选型应用时,需要注意这类刚性联轴器不适合存在较大安装对中误差的场景,如果两轴的径向偏移量超过0.05mm,运行过程中会在轴端产生额外的附加弯矩,加速轴承、密封件的磨损,因此安装时需要先调整两侧设备的轴系同轴度,再锁紧连接螺栓,螺栓需要按照对角顺序分次拧紧,保证法兰结合面的压力均匀分布,避免运行过程中出现结合面翘曲、螺栓受力不均断裂的问题。建模过程中需要还原所有装配细节,包括螺栓与螺栓孔的配合间隙、止口的配合公差、键槽的位置度要求,装配完成后可以做干涉检查,验证所有零件在装配状态下不存在运动干涉,同时可以生成爆炸视图,清晰展示各个零件的装配顺序与配合关系,方便现场装配人员对照参考。
