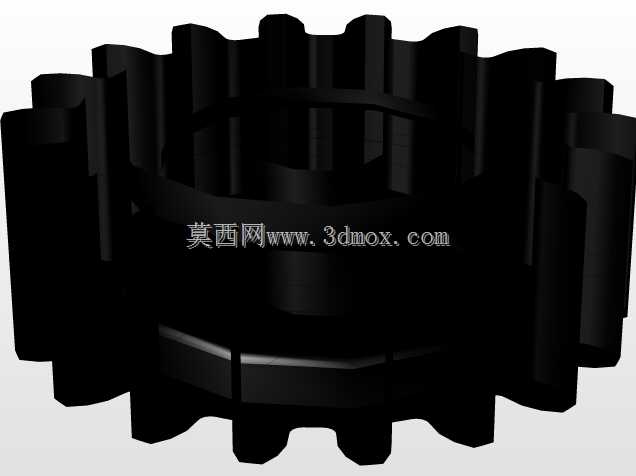

标准直齿圆柱齿轮传动件结构设计

直齿圆柱齿轮是机械传动系统中应用范围最广的基础传动部件，在各类需要定传动比动力传递的工况中都能见到它的身影，从轻载的小型自动化输送设备，到中载的普通机床主轴传动箱，再到重载的矿山破碎设备动力输入端，直齿轮凭借加工难度低、装配对中要求宽松、传动无轴向力的特性，始终占据着平行轴传动场景的核心应用位置。这款直齿轮采用渐开线齿形设计，齿廓曲线严格遵循啮合传动基本规律，运行过程中能保证瞬时传动比恒定，不会出现多边形效应带来的传动冲击，适合转速中等、对传动平稳性有基础要求的动力传递场景。从结构设计逻辑来看，这款齿轮采用整体式实心辐板结构，没有额外的减重孔设计，适合齿宽较大、传递扭矩较高的工况，能避免辐板开孔带来的应力集中问题，提升轮体整体抗扭刚度。齿轮内孔为光滑圆柱面设计，装配时可通过平键与传动轴实现周向固定，配合轴肩与轴端挡圈完成轴向定位，安装边界需要预留足够的轴向装配空间，同时要保证啮合两齿轮的中心距偏差控制在公差允许范围内，避免侧隙过大导致回程误差超标，或是侧隙过小出现卡齿、齿面异常磨损的问题。齿部参数设计上，采用标准模数与压力角配置，齿顶高系数、顶隙系数均符合通用机械传动标准，具备良好的互换性，后期维护更换时无需定制特殊规格配件，能有效降低设备运维成本。齿面加工可根据实际工况需求选择不同工艺，普通工况采用滚齿加工即可满足精度要求，高速重载工况可后续进行齿面淬火、磨齿处理，提升齿面硬度与接触精度，延长齿轮使用寿命。在实际装配调试过程中，需要重点检查两啮合齿轮的接触斑点位置，正常工况下接触斑点应均匀分布在齿面节线附近，若出现偏载情况需要及时调整轴系平行度，避免局部齿面载荷过大引发断齿故障。日常运行过程中，齿轮啮合部位需要加注对应牌号的齿轮油进行润滑，通过油膜缓冲齿面接触冲击，带走啮合过程中产生的摩擦热量与金属磨屑，降低齿面磨损速率。这款齿轮的结构没有多余的复杂设计，所有尺寸均围绕通用安装场景设定，既可以单独作为传动备件使用，也可以作为齿轮箱、传动模组的基础组成部件，适配绝大多数平行轴动力传递的设计需求，在结构设计阶段可直接调用该模型进行装配干涉检查，提前验证中心距、轴孔配合、齿顶圆与周边部件的安全间隙，减少后期实物试装时的整改工作量。
