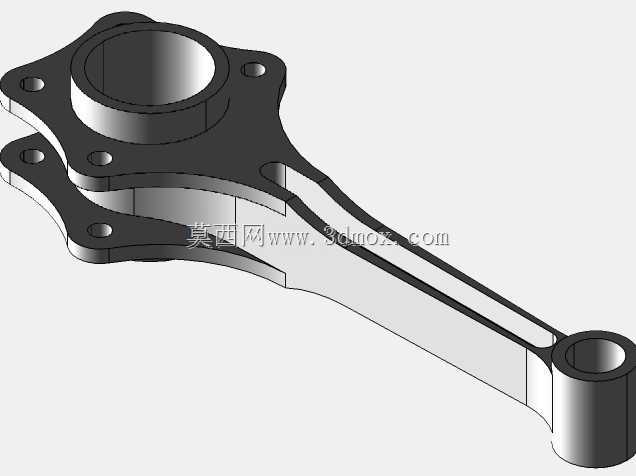

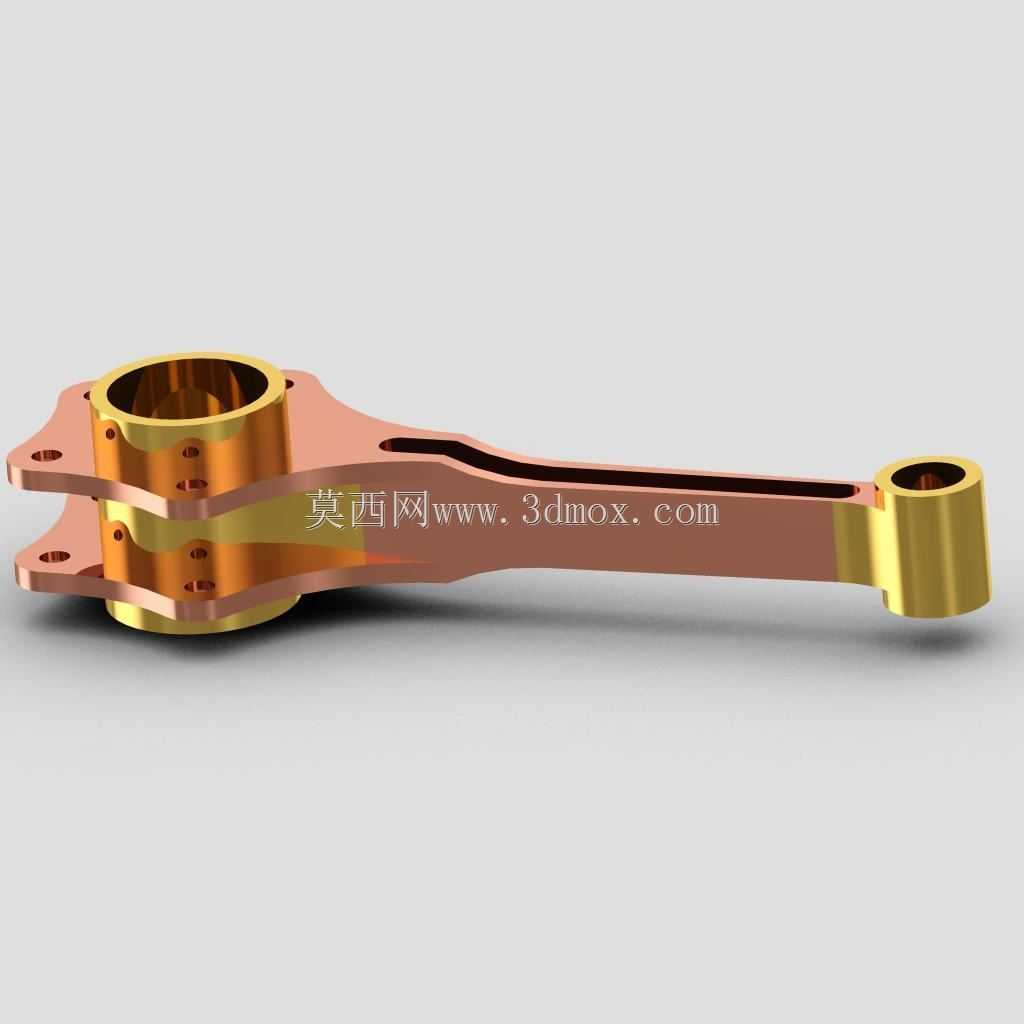

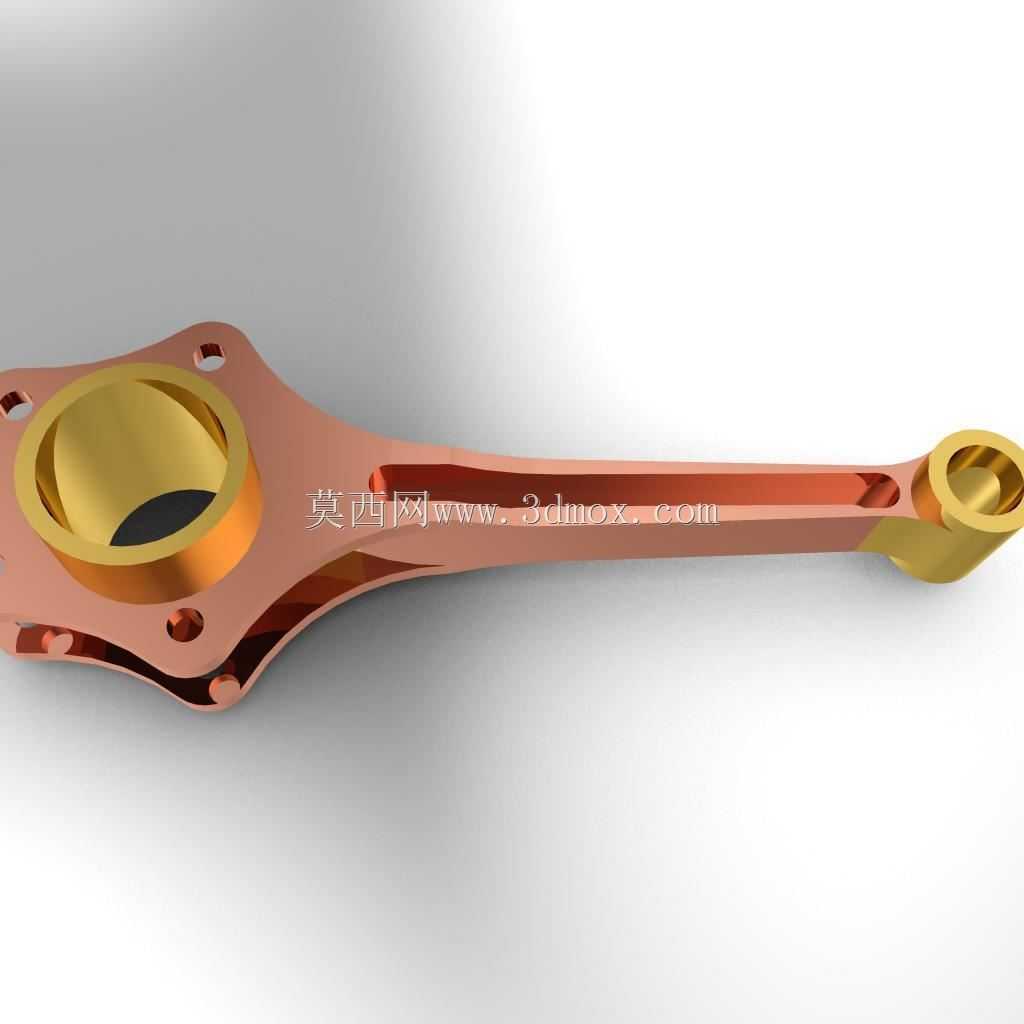

星型活塞发动机主连杆结构设计

项目分类:发动机 发布时间:2024-10-24 ID:786210
  • 星型活塞发动机主连杆结构设计
  • 星型活塞发动机主连杆结构设计
  • 星型活塞发动机主连杆结构设计

  在航空活塞发动机、老式大功率星形内燃机的动力传递路径中,主连杆是承担多缸动力汇交输出的核心受力构件,区别于普通直列发动机的分体式连杆,这类主连杆需要在大头端集成多个副连杆的铰接安装位,将周向布置的多个活塞往复运动的推力统一传递到曲轴曲柄销上,完成热能到旋转机械能的转换。从实际装机场景来看,这类主杆普遍应用在大排量星型航发、早期重型坦克动力、固定式高功率燃气机组上,工作过程中要承受交变的爆发压力、往复惯性力与离心载荷的复合作用,对结构强度、刚度与疲劳寿命的要求远高于常规发动机连杆。设计过程中首先要敲定大头端的内径尺寸,这个尺寸直接匹配曲轴曲柄销的配合公差,需要预留轴瓦的安装厚度,同时保证工作状态下的油膜间隙,避免出现烧瓦抱轴的故障;

  杆身部分采用了工字形截面的减重设计,在保证纵向抗弯、抗扭刚度的前提下,尽可能降低往复运动质量,减少曲轴端的不平衡惯性力,杆身表面的减重槽并非随意开设,其走向完全贴合主应力迹线分布,避免在截面突变位置出现应力集中,降低疲劳断裂风险。大头端的多个铰接销孔位置精度要求极高,每个销孔对应一个气缸的安装角,孔位的角度偏差会直接导致对应气缸的活塞行程出现误差,引发压缩比不一致、振动超标等问题,销孔内部需要压装耐磨衬套,与副连杆的销端形成间隙配合,保证铰接转动的灵活性,同时预留润滑油道的开孔位置,让压力机油能够顺利到达铰接摩擦面,形成持续润滑。小头端直接连接主缸活塞销,孔内同样设置衬套安装位,端面的多个固定孔用于连杆盖的定位与锁紧,

  螺栓孔的位置度需要严格控制,保证装配后连杆盖与杆身的结合面完全贴合,不会在交变载荷下出现错位。安装边界上,主连杆装配完成后,大头端的回转外径需要与曲轴箱的内部空间预留足够的安全间隙,避免高速运转时与箱体内壁、其他运动构件发生运动干涉,杆身的摆动范围也要校核与气缸套下沿、曲轴平衡块的距离,在全行程运动过程中不能出现碰擦。这类零件的选材通常采用高强度调质合金钢,毛坯经模锻成型后再进行机加工,所有受力圆角位置都要做滚压强化处理,提升表面残余压应力,延长疲劳使用寿命,装配前需要对每个连杆进行重量分组,保证同组连杆的重量差控制在允许范围内,降低发动机运转时的振动水平。
