锥齿轮传动轴机械结构三维设计

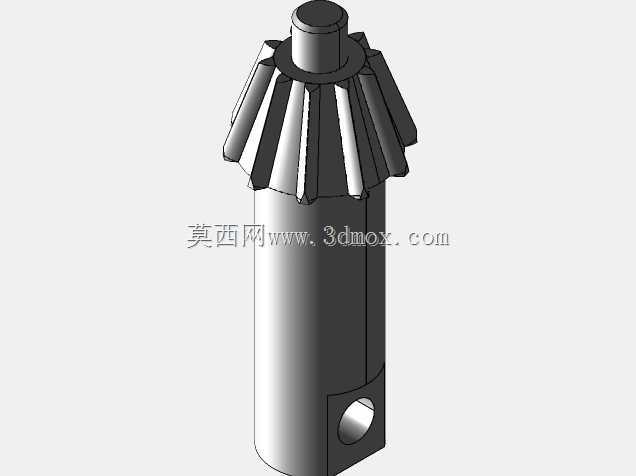

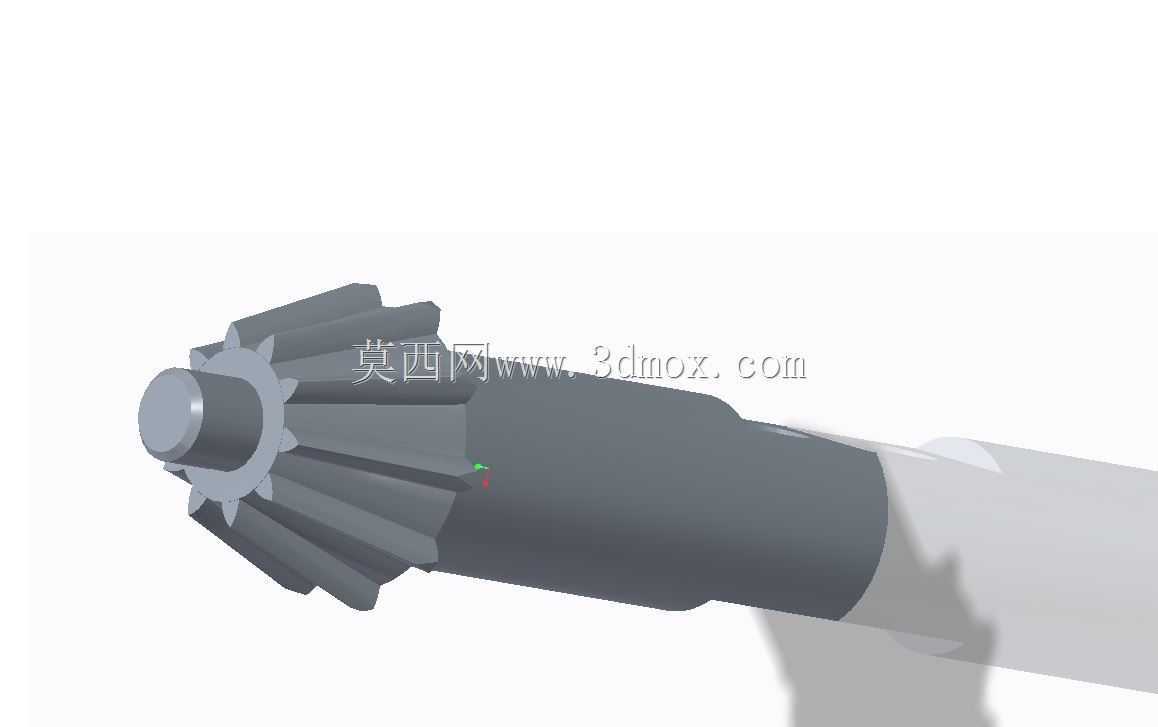

　　这款锥齿轮轴是传动系统里的核心承载零件，日常在差速机构、角向传动变速箱、小型动力输出单元里都能见到它的身影，主要作用是在两轴呈相交角度的传动场景下，完成旋转动力的同步传递，同时匹配对应传动比实现扭矩与转速的转换。从结构设计来看，轴端集成的锥齿轮采用等顶隙收缩齿设计，齿部的节锥角、齿顶高系数都经过匹配计算，能保证啮合过程中齿面接触均匀，避免偏载导致的局部磨损过快；齿轮与轴身采用一体化结构设计，省去了键连接的装配间隙，在高转速、频繁正反转的工况下能有效降低连接松动的风险，传动精度更稳定。轴身的阶梯段是按照安装边界做的尺寸规划，靠近齿轮端的轴颈用于匹配圆锥滚子轴承的内圈安装，轴肩高度严格控制在轴承内圈倒角的允许范围内，

　　既保证轴承的轴向定位可靠，又不会出现轴承拆卸时卡滞的问题；中间段的光轴区域是扭矩传递的主要承载段，直径经过弯扭组合强度校核，能承受额定工况下的弯曲应力与扭转切应力，表面粗糙度要求控制在Ra1.6以内，减少轴面与密封件接触时的磨损，延长密封件的使用寿命。末端的轴段做了倒角处理，方便装配时对准联轴器或者从动轮的内孔，轴端预留的螺纹孔可用于安装锁紧挡圈，对轴上的装配件做轴向限位，防止运转过程中零件窜动。设计过程中特意将齿部的安装基准与轴颈的加工基准做了统一，都是以轴两端的中心孔作为定位基准，这样在滚齿、磨轴颈的工序里能保证齿圈径向跳动、轴颈同轴度的形位公差满足设计要求，装配后啮合侧隙能控制在合理区间，避免传动过程中出现冲击异响。

　　实际应用里，这类齿轮轴常出现在小型农机的传动箱、机床的进给传动机构、轻工设备的角向动力输出部位，安装时需要注意两配对锥齿轮的安装距调整，通过调整垫片厚度保证齿面接触斑点位于齿高中部，这样能最大化发挥零件的承载能力，延长整机的维护周期。
