三段混合式花键轴斜齿轮传动结构

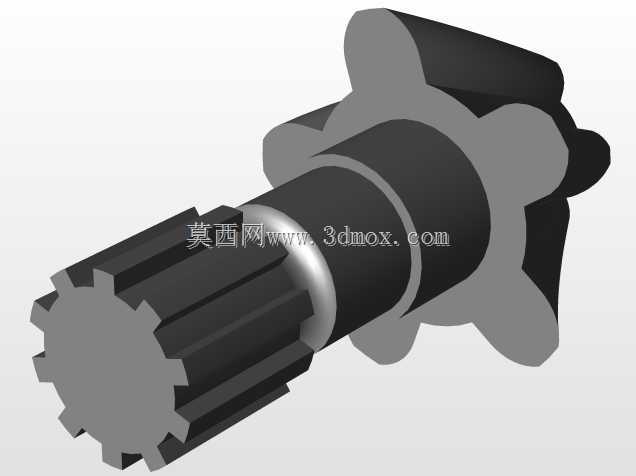

　　这款带花键端的斜齿轮结构，常应用在需要紧凑传动布局的动力传输场景中，比如小型变速机构、伺服动力输出端、精密传动箱内部，区别于常规直齿圆柱齿轮，斜齿的啮合特性让它在传动过程中能保持更低的运行噪音，同时承载能力比同模数直齿高出近两成，适合中低速、载荷存在小幅波动的传动工位。从结构设计来看，整体采用三段混合式布局，一端为外花键连接段，花键齿采用渐开线齿形，加工时保证齿向公差控制在合理区间，安装时可直接与配套的内花键毂配合，无需额外键连接，既缩减了轴向安装空间，也能避免平键连接带来的应力集中问题，花键段的轴肩位置做了过渡圆角处理，可有效降低交变载荷下的应力集中风险，避免长期运行出现轴段断裂隐患。中间为轴身定位段，设置了两道环形定位槽，

　　可配套安装轴用挡圈或者密封件，用于限制齿轮在箱体内的轴向窜动，定位槽的槽宽与槽深按照通用挡圈标准设计，装配时无需额外定制紧固件，降低备件采购成本。另一端为斜齿啮合段，轮齿采用标准法向模数设计，螺旋角经过匹配计算，保证啮合重合度在1.6以上，运行时始终有至少两对轮齿同时参与啮合，大幅降低单齿承受的冲击载荷，齿端做了小倒角处理，装配时能顺利导入啮合位置，避免轮齿边缘磕碰损伤。在安装边界上，整体轴段的同轴度公差需要控制在0.02mm以内，保证花键端与斜齿段的回转中心一致，避免运行时出现偏载、轮齿偏磨的问题；斜齿段的齿顶圆与安装腔内壁需要预留至少2mm的径向间隙，避免热胀后出现剐蹭，花键端的配合长度根据传递扭矩大小匹配，

　　保证配合面的接触面积满足扭矩传输要求，不会出现花键齿压溃的问题。设计过程中需要重点校核轴身的扭转刚度，因为斜齿啮合时会产生轴向分力，所以配套的轴承需要选择能承受双向轴向载荷的类型，定位挡圈的卡槽位置要精准，保证装配后斜齿轮的啮合中心距与配对齿轮完全匹配，避免出现侧隙过大或者卡滞的问题。这类结构相比分体式齿轮与轴的装配结构，整体刚性更好，没有配合间隙带来的传动回差，适合对传动精度有一定要求的工位，同时三段式的结构也方便后续的热处理加工，花键段与轮齿段可做表面淬火处理提升耐磨性，中间轴身保持一定韧性，平衡整体的强度与抗冲击性能。
