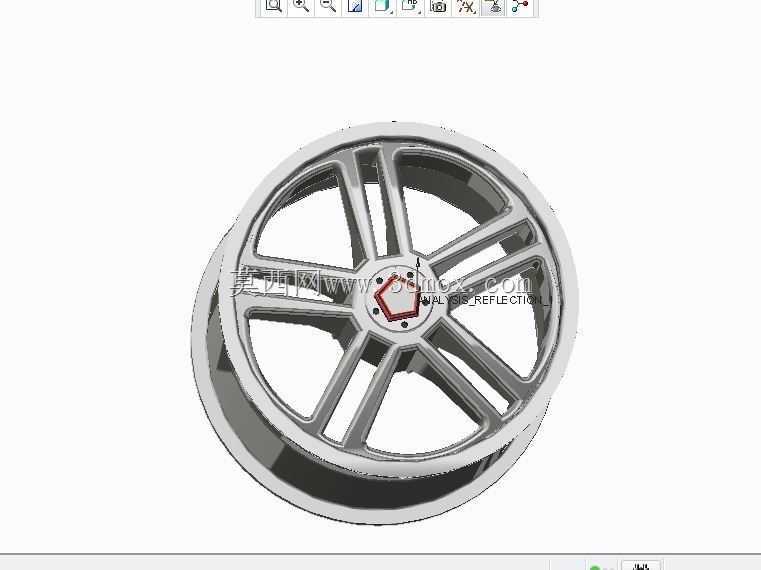

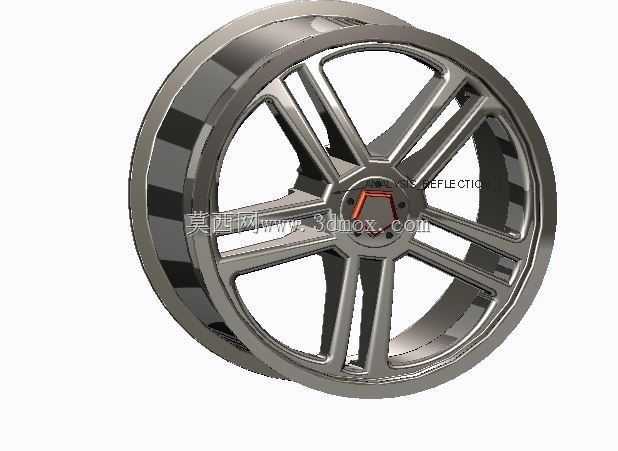

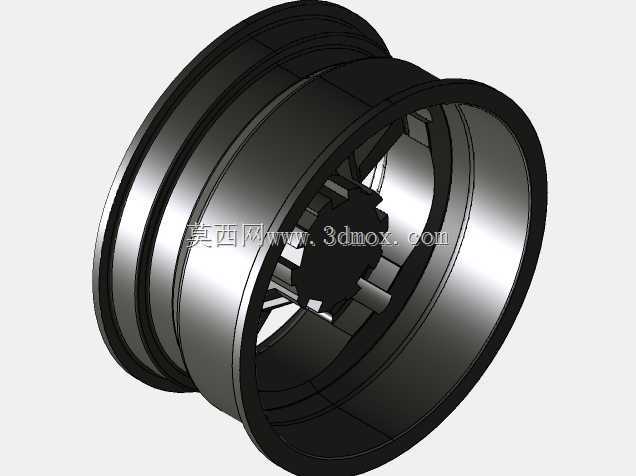

乘用车多辐条铝合金轮毂轮辋结构设计

　　该铝制轮辋部件属于乘用车车轮总成的核心承载构件，日常应用场景覆盖家用轿车、城市SUV等常规道路行驶车辆的行走系统，承担连接轮胎与车桥轴头、传递整车驱动力与制动力矩、缓冲路面冲击载荷的核心作用。设计阶段优先采用多辐条对称式布局，十根主辐条沿轮心周向均匀分布，每两根主辐条构成一组受力单元，既保证轮辋整体径向刚度满足高速行驶的抗形变要求，又通过辐条间的镂空结构降低非簧载质量，优化整车底盘的动态响应表现。轮辋主体采用铝合金一体成型工艺适配，轮缘位置做了加厚翻边设计，匹配常规真空轮胎的安装止口尺寸，可避免轮胎充气后出现滑转、脱圈的风险；中心安装位预留了与轴头法兰匹配的定位止口，周围均匀分布螺栓过孔，适配主流乘用车的五孔安装规格，

　　安装面做了铣平处理，保证装配后轮辋端面跳动量控制在合理区间，避免高速行驶出现方向盘抖动问题。设计过程中针对轮辐与轮辋本体的连接位置做了圆弧过渡处理，消除应力集中点，可承受车辆过弯时的侧向载荷、经过颠簸路面时的垂直冲击载荷，同时辐条背面预留了平衡块粘贴位，满足轮胎动平衡调校的操作空间。轮辋的偏距参数按照常规家用前驱车型的轮距要求设定，安装后不会与翼子板、刹车卡钳发生运动干涉，中心盖安装位预留了卡扣卡槽，可适配不同品牌的装饰盖结构，轮辋表面的亮面处理结构也预留了后期电镀、喷涂的加工余量，可满足不同外观风格的整车配套需求。从建模逻辑来看，整个结构以旋转特征为基础构建轮辋的桶形主体，再通过拉伸、阵列命令生成周向分布的辐条结构，所有安装孔位、

　　止口位置的尺寸均按照行业通用公差设定，可直接导出工程图用于样件开模验证，也可用于整车装配阶段的干涉检查、运动仿真分析，帮助结构工程师提前验证车轮与转向节、减震器、翼子板等周边部件的匹配关系，减少实车调校阶段的改模成本。
