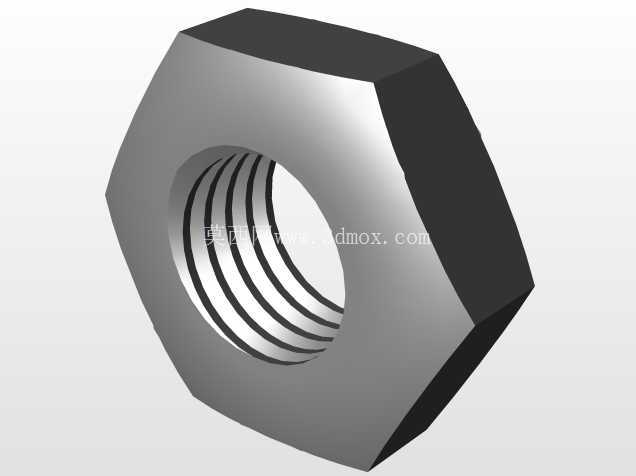

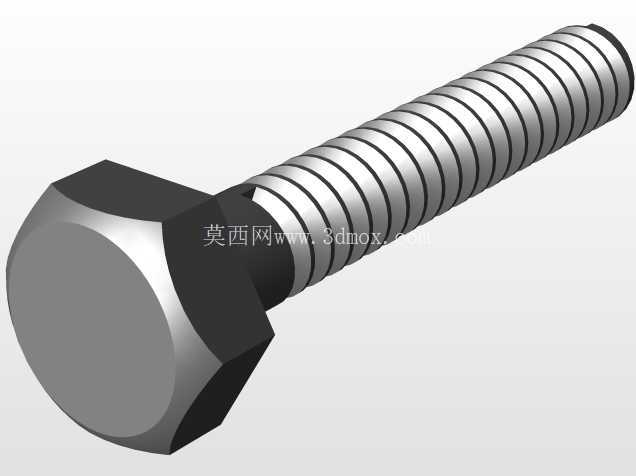

工业减压阀配套螺栓螺母紧固组件

　　这套螺纹紧固装配结构，是减压阀阀体总成里承担密封压紧与部件定位的核心连接件，在压力调节管路的装配环节，需要依靠螺栓与螺母的预紧配合，把阀盖、膜片组件、弹簧座等叠装零件牢牢压合在阀体结合面上，既不能出现预紧力不足导致的介质渗漏，也要避免局部过载把非金属密封垫压溃失效。

　　建模时先从装配边界倒推零件尺寸：螺栓杆部长度要覆盖阀盖安装孔厚度、密封垫压缩量、螺母啮合厚度，再留出2到3牙的外露余量，方便现场装配时目视判断螺母是否完全拧入；螺纹段采用普通公制粗牙规格，适配车间常用扳手与气动拧紧工具，不需要定制专用紧固件。螺栓头部选用外六角结构，和减压阀法兰面的沉台间隙匹配，拧紧时头部端面完全贴合支撑面，不会出现偏载打滑；螺母厚度按标准螺纹啮合长度设计，保证全牙受力，长期受管路振动影响也不容易松脱。

　　从实际工况来看，减压阀长期处在带压管路中，介质压力波动、设备启停带来的振动都会持续作用在连接副上，这套组件的装配关系里预留了平垫与弹垫的安装空间，建模时把各零件的同轴度、贴合面间隙都做了约束：螺栓光杆部分和安装孔采用小间隙配合，方便车间现场穿装对位，螺纹部分的啮合长度经过校核，即便在额定工作压力下反复加载，螺纹牙的剪切应力与接触面压应力都处在常用紧固件的许用范围内。

　　外形布局上整套组件没有突出的干涉棱角，螺栓拧紧后顶端不会和减压阀外部的调节弹簧罩发生磕碰，侧边也预留了扳手操作空间，现场维护拆解时，普通开口扳手就能完成螺母的松卸与复紧，不需要拆解周边管路附件。设计过程中也兼顾了零件的互换性，所有结构尺寸都沿用通用紧固件系列，后期备件采购可以直接选用同规格标准件，不用单独开模加工。

　　在三维装配验证阶段，通过干涉检查确认螺栓穿入路径上没有阀体内腔的加强筋阻挡，螺母拧紧旋转全程不会和周边的压力表接口、压力反馈管发生位置冲突；结合面的压紧范围完整覆盖密封垫片的整个环形区域，预紧力沿螺栓圆周均匀分布，能让减压阀在长期运行中保持稳定的密封性能，避免因紧固件失效引发的压力失控与介质泄漏问题。
