星型五缸径向发动机曲柄连杆总成结构

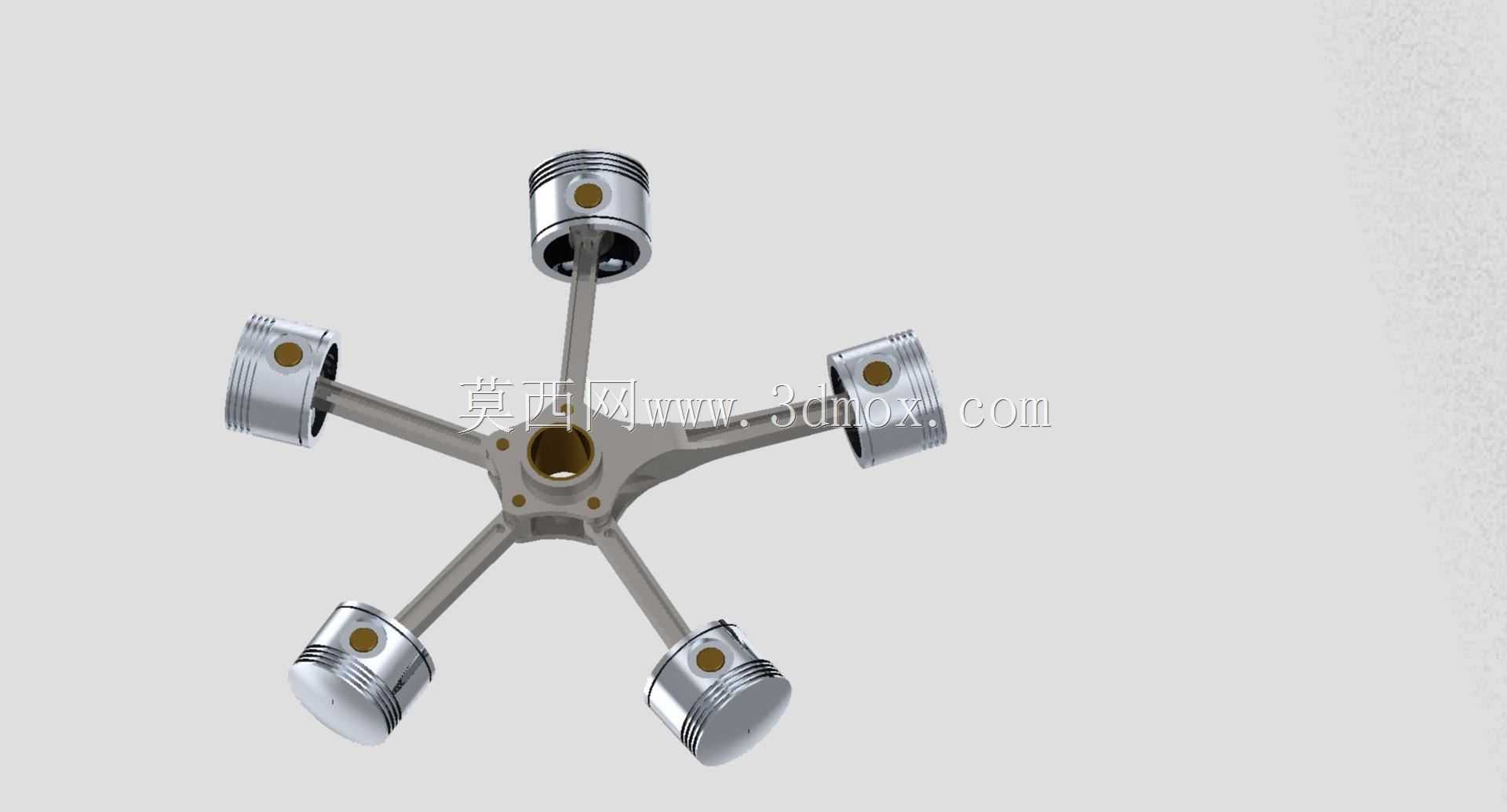

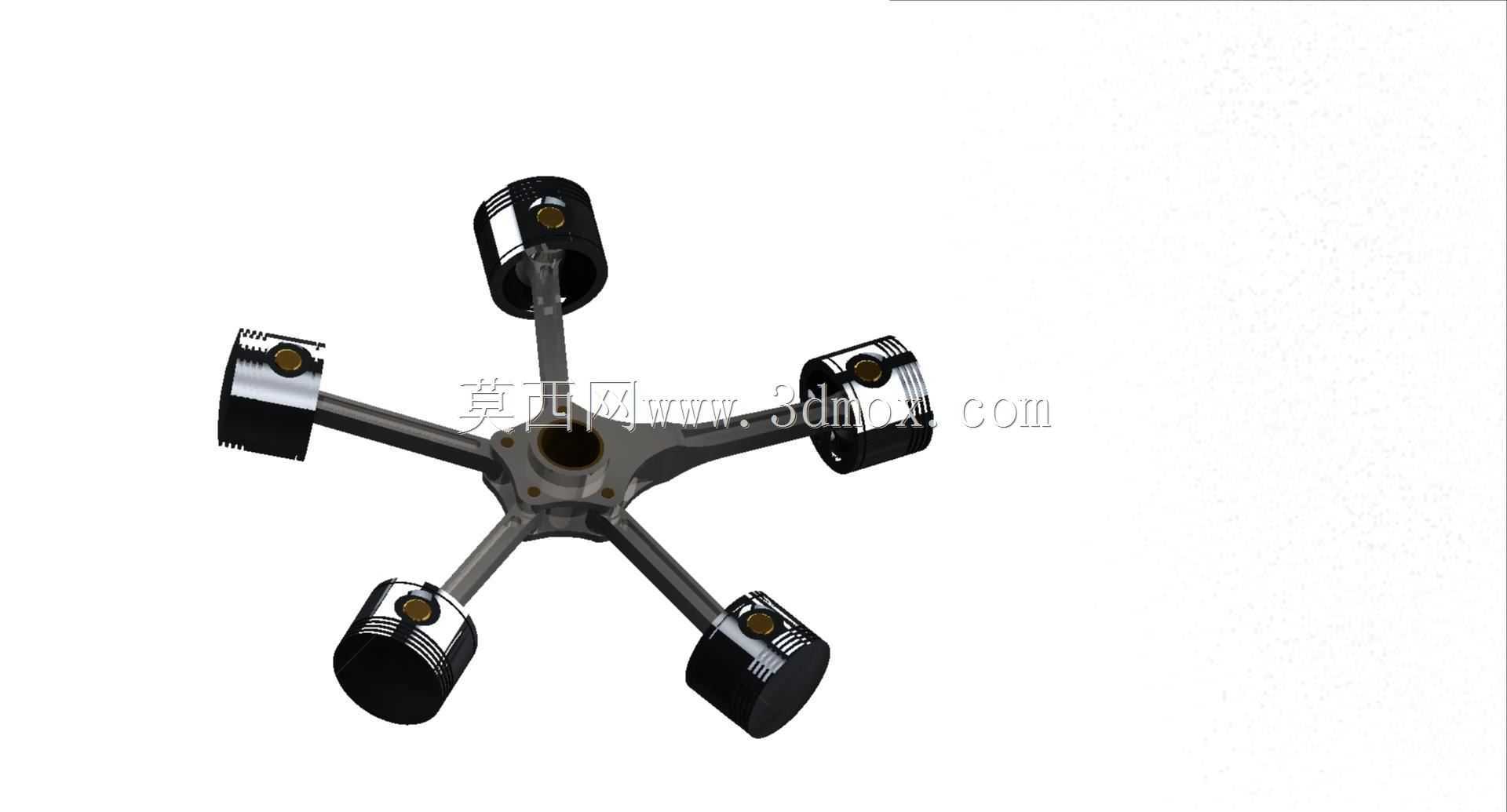

　　这类五缸径向布置的动力结构，早年广泛应用在轻型通航飞机、早期摩托赛车以及小型固定式动力机组上，核心优势是同排量下轴向尺寸极短，曲轴仅需单组曲柄销即可带动全部活塞完成做功循环，整机重量比同功率直列多缸机轻近三成，风冷散热条件也远优于直列或V型排布的机型。从结构设计逻辑来看，五个气缸以曲轴轴线为中心呈72度夹角均匀向外辐射，所有连杆的大头端共同铰接在同一个曲柄销上，这种设计省去了多缸机常见的多组曲柄、平衡配重块的冗余结构，曲轴本身的加工难度大幅降低，整机转动惯量分布更均匀，运转时的一阶振动可以通过活塞的对称排布实现自平衡，仅需在曲轴前端加装小型扭转减震块即可抵消剩余的二阶振动。建模过程中需要严格把控的安装边界，

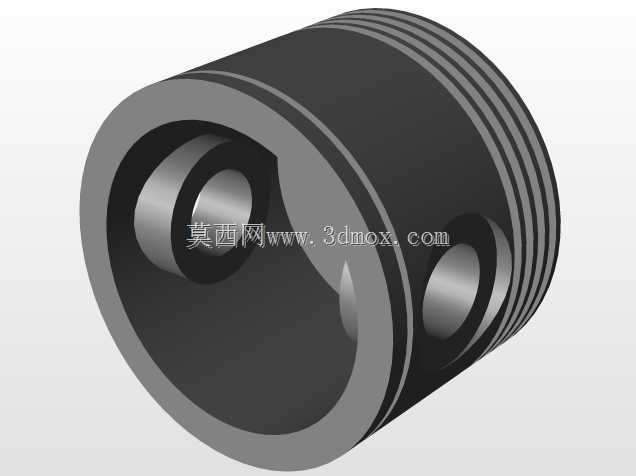

　　首先是气缸中心到曲轴轴线的中心距，这个尺寸直接决定活塞行程与压缩比参数，其次是连杆大小头的中心距，必须匹配活塞销孔到曲柄销的运动轨迹，避免活塞运行到上止点时碰撞气缸盖，或是下止点时脱出气缸套。活塞部分采用了带两道气环一道油环的常规活塞结构，裙部预留了0.12-0.18mm的配缸间隙，适配铝合金活塞热膨胀系数较大的特性，避免热机状态下出现拉缸故障。实际应用场景中，这类径向发动机因为所有气缸都暴露在外部迎风面，不需要设计复杂的水冷套、冷却液循环管路，在缺乏维护条件的野外作业场景、低空轻型飞行器上可靠性表现突出，哪怕单缸出现故障，剩余气缸依然可以维持基本运转，不会像直列机那样单缸故障后整机动平衡完全失效。建模时需要注意连杆大头的铰接结构，

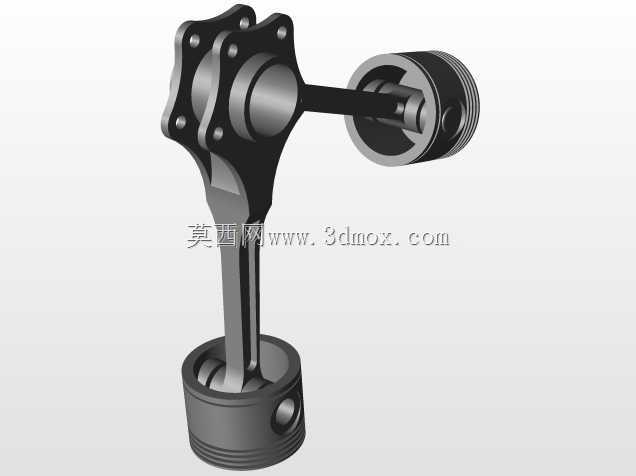

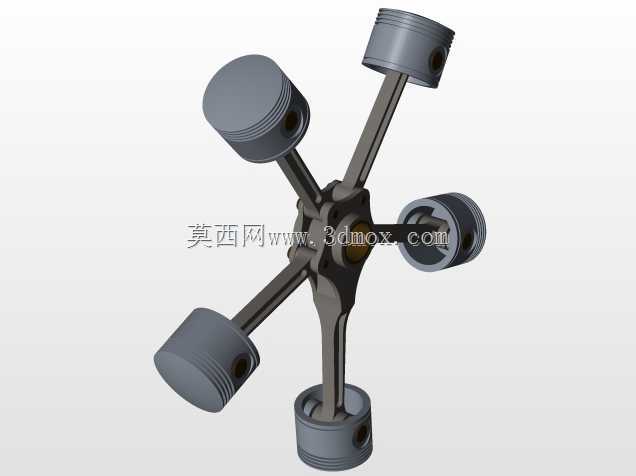

　　五根连杆采用主副连杆布局，其中一根主连杆直接固定在曲柄销上，其余四根副连杆通过销轴铰接在主连杆大头的凸耳上，这种结构可以避免多根连杆大头在同一销轴上堆叠导致的轴向尺寸过大问题，同时保证各缸的活塞运动相位差严格保持72度，配气相位不会出现偏差。整机的安装法兰布置在曲轴箱的后侧端面，预留了6个均匀分布的螺栓孔，匹配标准的动力输出连接盘，可以直接对接螺旋桨、减速器或是发电机组的输入轴，不需要额外设计转接工装。
