手动式多工位板料冲孔加工装置

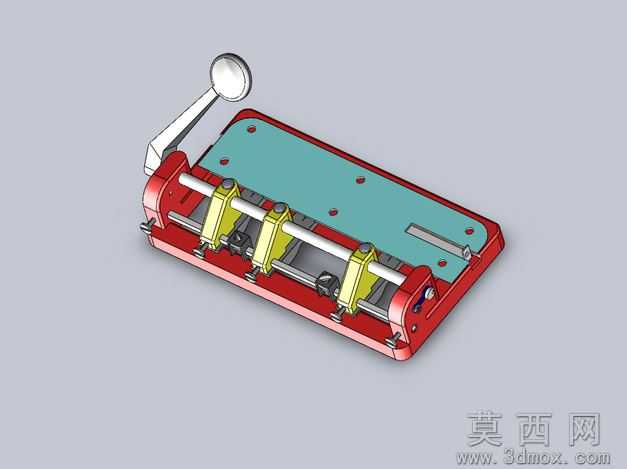

本作品为手动驱动的多工位板料冲孔加工装置三维建模成果，建模阶段采用参数化设计逻辑完成全零件建模与整机装配，完整还原装置的实际结构与运行逻辑。建模过程中首先搭建整机基准框架，以底部红色安装基座为装配基准，基座采用带圆角的矩形钣金结构设计，边缘设置加强翻边提升结构刚性，基座上表面预留多组安装孔位用于固定功能组件，建模时对基座的壁厚、安装孔位公差、翻边折弯半径均做了符合钣金加工规范的参数设置，确保模型可直接对接生产工艺。基座上方设置青绿色工作台板，工作台板表面平整，对应下方冲孔工位预留避让槽与定位孔，建模时还原了台板的平面度要求与孔位位置精度，台板通过沉头螺钉与基座紧固连接，装配关系完全符合实际机械装配逻辑。核心执行部分为三组并排布置的冲孔执行单元，每个单元包含黄色冲孔模座、冲头组件、复位弹簧结构，模座滑动安装在两根平行的横向光轴导轨上，光轴两端通过带座轴承固定在基座两端的立式支撑板上，建模时还原了模座与光轴的间隙配合关系，对冲头的刃口形状、模座的导向槽结构、弹簧的安装预压长度均做了精细化建模，确保冲孔动作的运动仿真可顺畅运行。驱动部分采用摇臂曲柄结构，端部设置圆形操作手轮，摇臂通过转轴与基座端部支撑板连接，转轴与三组冲孔模座之间通过连杆机构实现动力传递，摇动手轮时可通过连杆带动模座沿光轴往复运动，配合台板上的定位结构完成板料冲孔作业，建模时对曲柄的回转半径、连杆的铰接点位置、手轮的握持结构均做了合理设计，保证手动操作的施力便捷性。渲染阶段采用写实材质配置，基座与支撑板赋予红色喷塑金属材质，工作台板赋予青绿色磨砂金属材质，冲孔模座赋予亮黄色工程塑料与金属组合材质，光轴与摇臂赋予抛光不锈钢材质，手轮赋予镀铬金属材质，通过光影调整突出各部件的结构层次与装配关系，清晰展现装置的操作逻辑与功能分区。整体设计围绕小批量薄板冲孔作业需求，采用手动驱动无需外接动力，多工位结构可同时完成多组孔位加工，结构紧凑操作简便，建模过程中充分考虑了各运动部件的干涉检查，确保所有活动部件在行程范围内无碰撞，装配关系合理，结构强度满足手动冲孔作业的受力要求。
