太阳能电池板切槽工序打孔器模设置机

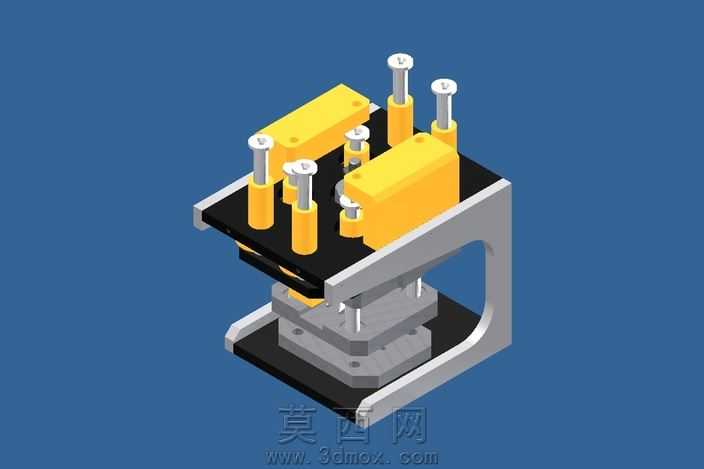

本模型为太阳能电池板床单切槽工序专用的打孔器模设置机，整体采用三维参数化建模完成，建模过程中严格遵循机械工装的设计规范，对各功能部件的装配关系、运动间隙进行了精准还原。模型渲染阶段采用工业级写实材质方案，C型支撑机架赋予哑光银灰色金属材质，模拟铸铁机架的磨砂质感与厚重结构特性；上下两层安装平台采用黑色哑光防静电板材材质，还原工装平台的防滑、防静电实用属性；顶部的调节压柱采用亮银色金属柱身搭配明黄色绝缘调节座，通过色彩区分功能部件，既符合工业设备的安全色标识规范，也让模型的结构层次更加清晰直观。结构设计上，该设备采用C型开式机架布局，为工件上下料预留充足操作空间，上层平台均匀布置六组可调式打孔压头组件，每组压头可独立调节下压行程与压力参数，适配不同规格电池板的切槽定位打孔需求；下层平台设置工件定位基座，带有精准的定位销与夹紧槽，可快速固定待加工的电池板床单工件，保证打孔位置的重复定位精度。设计思路围绕太阳能电池板生产中的切槽工序痛点展开，针对传统打孔工装定位不准、压头调节不便、多工位同步性差的问题，采用模块化压头设计与一体式机架结构，既保证了多工位打孔的同步作业效率，也通过独立调节结构适配不同批次工件的加工需求，同时整体结构紧凑，可直接集成到电池板自动化生产线中，配合输送机构完成连续化加工作业。建模过程中对所有连接螺丝、导向轴、定位销等标准件均按照国标参数进行1:1还原，各运动部件的配合公差符合机械加工的实际装配要求，可直接用于工装加工的方案评审、结构验证以及生产作业指导。
