手动式多孔同步冲孔板喂料工装

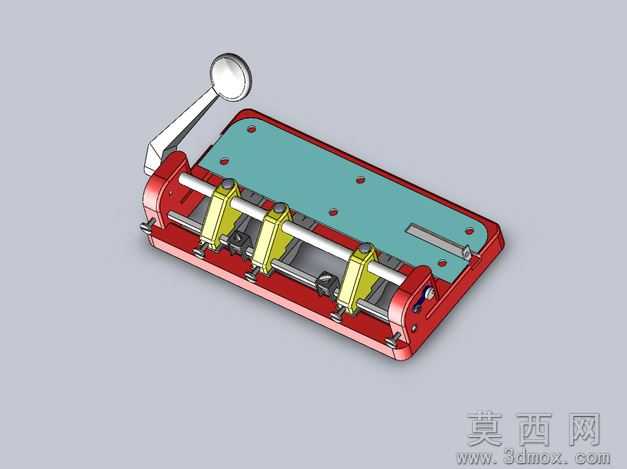

本作品为手动操作的冲孔板喂料工装三维模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工工装的设计规范，对每一个零件的尺寸公差、装配间隙都做了对应参数约束，确保模型可直接导出工程图用于实际生产加工。模型整体采用自底向上的装配建模思路，先逐一完成底座、操作手柄、转轴、冲孔执行组件、定位板、滑动导轨等单个零件的建模，再按照实际装配关系添加同轴、重合、平行、距离等配合约束，完整还原工装的实际运动逻辑，手动扳动手柄时可带动转轴上的三个冲孔执行件同步动作，实现板材的多孔同步冲孔作业。渲染阶段采用工业产品常用的材质表现方案，主体承载底座赋予红色喷塑金属材质，模拟钣金折弯焊接后喷塑的表面质感，表面添加细微的颗粒粗糙度参数还原真实喷塑的哑光效果；中部的板材定位托板赋予青蓝色阳极氧化铝材质，调整金属度与粗糙度参数呈现硬质阳极氧化的细腻磨砂金属质感；操作手柄赋予镀铬亮面金属材质，添加环境反射贴图模拟抛光镀铬的高光反射效果；冲孔执行组件、转轴、紧固件等零件赋予镀锌钢材质，还原标准五金件的表面质感；滑动导轨部分赋予抛光不锈钢材质，体现导轨的顺滑耐磨特性。结构设计上，该工装采用卧式布局，红色钣金底座作为整体承载基础，通过折弯翻边提升结构刚性，底座上预留多组安装孔位可将工装固定在工作台面；长圆形转轴贯穿两侧支撑立板，手柄与转轴通过键连接传递扭矩，三个冲孔执行组件通过锁紧螺钉固定在转轴上，可根据实际冲孔间距需求调整组件在转轴上的安装位置，适配不同孔距的板材冲孔需求；青蓝色定位托板通过螺钉固定在底座上方，托板上开设多组定位孔与避让槽，既可以对送入的待加工板材做位置定位，也可以对冲头下行做避让，避免冲头与托板发生碰撞；托板侧边设置可调式定位挡块，可根据板材加工尺寸调整挡块位置，控制板材的送料深度，保证冲孔位置精度。设计思路围绕小批量薄板冲孔作业的低成本需求展开，摒弃复杂的气动、电动驱动结构，采用纯手动杠杆式驱动结构，无需外接动力源即可完成冲孔作业，整体结构简单可靠，制造成本低廉，维护难度低，三个冲孔组件同步动作的设计可一次完成三个孔位的加工，相比单孔手动冲孔工装大幅提升加工效率，同时可调整的组件位置与定位挡块让工装具备一定的通用性，可适配多种规格薄板的冲孔加工需求，适合小型加工门店、钣金维修场景的小批量冲孔作业使用。建模过程中对所有运动部件都做了干涉检查，确保手柄扳动过程中各零件之间无碰撞、无卡滞，运动行程满足冲孔作业的进给需求，所有标准件都采用对应国标参数建模，可直接替换为市面采购的标准五金件，降低工装的实际制造成本。
