手动多孔纸张冲孔办公设备结构设计

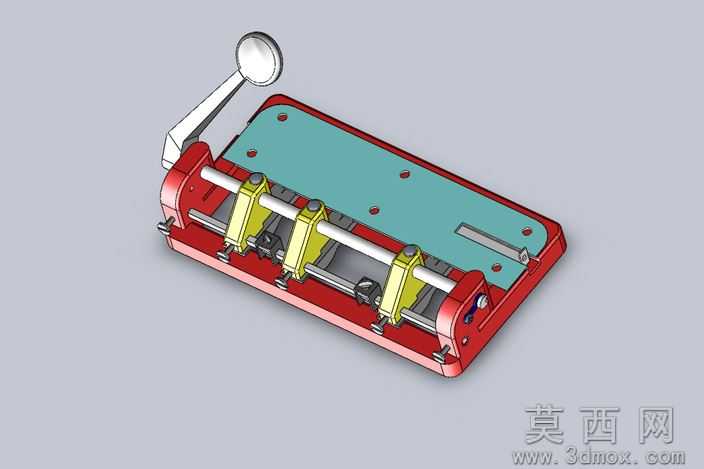

本作品为手动式多孔纸张冲孔设备的三维设计方案，建模阶段采用参数化特征建模思路，先完成整体基座的主体轮廓搭建，以红色工程塑料材质作为基座的基础材质，还原设备外壳耐磨防滑的质感表现，基座上方的定位平台采用青蓝色哑光金属材质，模拟冷轧钢板表面喷塑的工艺效果，清晰区分设备的功能区域。结构设计上，设备核心冲孔组件沿横向光轴导轨均匀排布，三个冲孔单元可沿导轨滑动调整孔位间距，适配不同规格的纸张打孔需求，每个冲孔单元内置冲头、复位弹簧与定位卡扣，可单独锁定位置保证冲孔精度。侧边的手动操作手柄采用亮面金属与白色工程塑料拼接的材质表现，手柄与主轴通过偏心轮结构连接，扳动手柄时可带动横向压杆同步下压，触发所有冲孔单元完成同步冲孔动作，松开手柄后复位弹簧带动压杆与冲头回位，完成单次冲孔循环。建模过程中对所有运动部件做了干涉检查，确保手柄扳动全行程内，压杆、冲孔单元、基座之间无结构碰撞，各滑动部件预留了合理的装配间隙，还原真实设备的装配公差要求。渲染阶段采用工作室均匀布光方案，主光源从左上方45度角投射，突出设备的立体轮廓与材质质感，辅助光源补全暗部细节，避免结构阴影过深遮挡关键设计细节，地面添加柔和的接触阴影增强模型的真实感。设计思路围绕办公场景的手动打孔需求展开，兼顾操作省力性与孔位调节灵活性，整体结构紧凑，操作逻辑直观，无需外接动力即可完成多孔同步冲孔作业，可适配常规办公纸张、文件封皮等多种薄型材料的打孔需求，所有零件的建模均还原真实加工工艺特征，基座的安装孔位、导轨的定位槽、手柄的防滑纹理等细节都做了精细化还原，保证三维模型的结构完整性与工程参考价值。
