方形法兰安装发动机前端盖结构

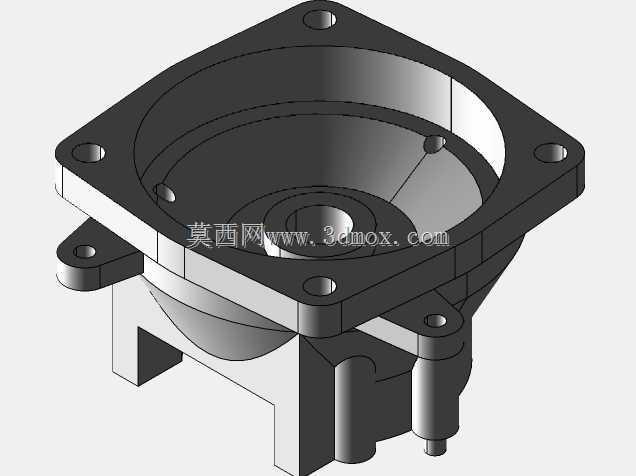

　　在小型通用动力、内燃机配套的结构设计场景中，前端盖是承担动力输出端密封、支撑与安装定位的核心壳体类零件，这类零件的设计合理性直接影响动力单元的装配精度、运行密封性与后续维护便捷性。从结构细节来看，该端盖采用方形法兰作为主安装基准面，法兰面上均匀分布6处通孔安装位，可通过螺栓与发动机缸体端面实现刚性连接，方形法兰的设计相比圆形法兰，在同安装孔分布直径下拥有更大的侧向定位接触面积，能够更好地抵抗动力输出过程中产生的径向倾覆力矩，降低连接螺栓的交变载荷。端盖主体采用碗形回转腔体结构，腔体内部预留了轴承安装定位台阶，可直接适配输出轴支撑轴承的外圈定位，腔体深度经过匹配计算，既能够容纳轴端密封件、轴承外圈的安装空间，

　　又不会过多占用发动机前端的附属部件安装区间，避免与启动马达、皮带轮等外围部件产生干涉。法兰下方延伸出两处对称的支撑脚结构，支撑脚端面与法兰安装面保持平行，可在端盖装配完成后作为辅助支撑点，对接外部防护支架或者附属部件安装座，分担主法兰面的承载负荷。端盖侧方预留的凸台结构，可作为油路或者传感器接口的加工基准，后续可根据不同机型的配置需求，在该凸台上加工螺纹孔用于安装油压检测元件或者回油接头，无需对主体结构做大幅修改，具备一定的平台化适配能力。设计过程中，腔体壁厚采用均匀过渡设计，法兰与腔体衔接处设置了圆角过渡，避免应力集中导致的装配开裂或者运行疲劳损坏，所有安装孔的位置度公差围绕输出轴轴线做基准标注，可保证装配后轴承与轴的同轴度要求，

　　减少轴系运转过程中的偏磨问题。安装边界方面，方形法兰的对角安装孔距适配主流小排量通用发动机的缸体前端安装尺寸，端盖总轴向长度控制在不超出皮带轮安装面的范围内，不会额外增加动力单元的总长度，可直接替换同规格的原有端盖部件，无需改动周边配套结构。这类端盖除了应用在通用内燃机上，也可适配小型减速动力单元的输出端密封，只要轴系直径、安装孔位匹配，即可作为通用壳体零件使用，结构上的加强筋设计隐藏在法兰与腔体的衔接位置，在不增加整体壁厚的前提下提升了端盖的整体刚性，降低了压铸成型过程中的缩孔变形概率。
