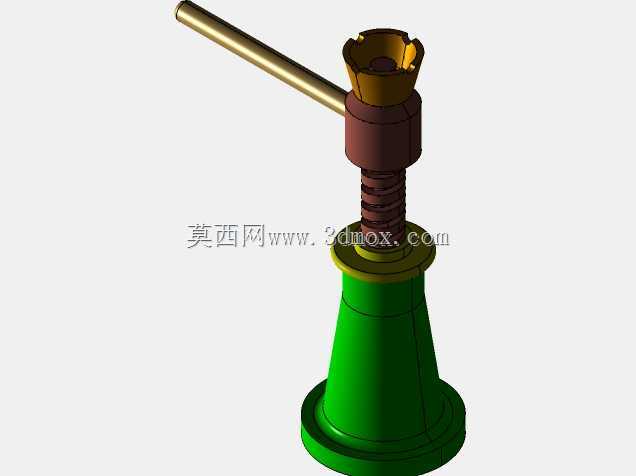

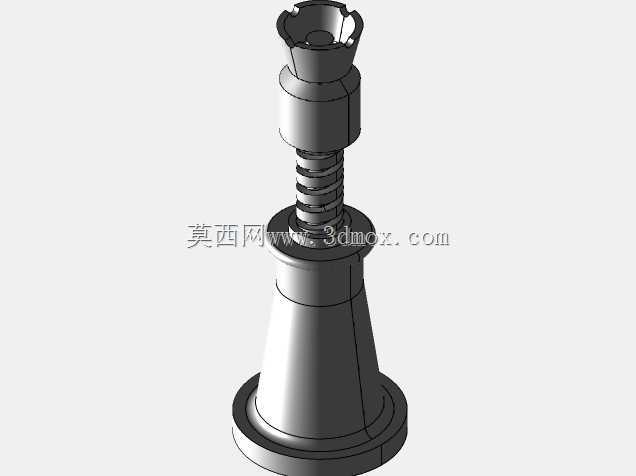

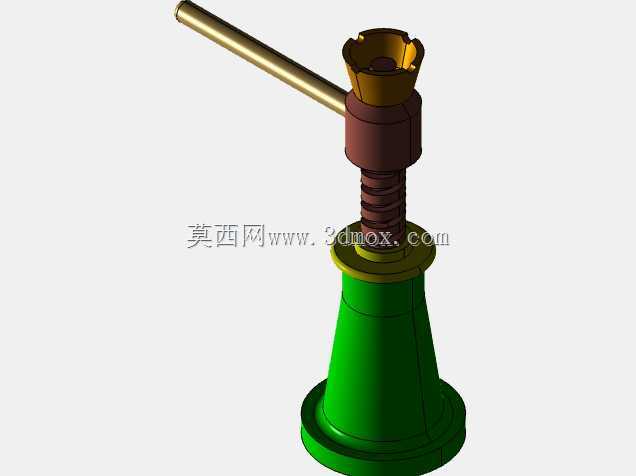

螺旋顶升承重机械结构三维建模

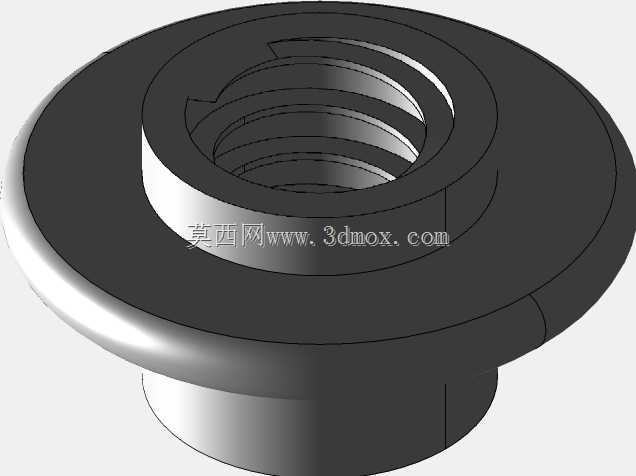

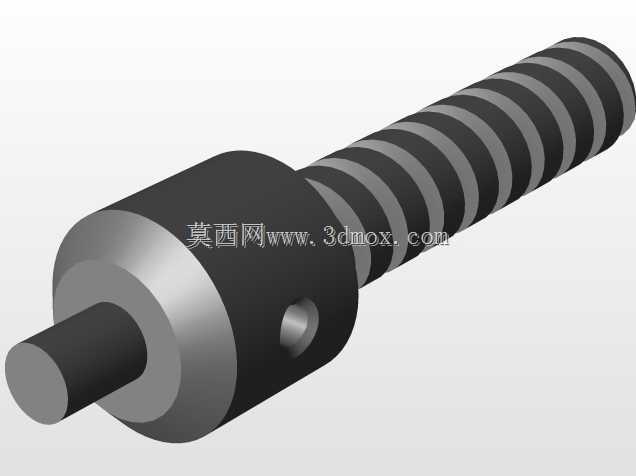

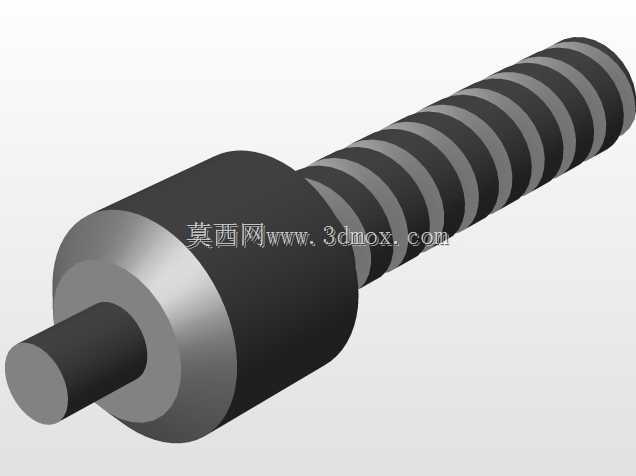

　　日常设备维保、重型构件装配场景里，这类螺旋顶升结构是现场作业离不开的基础承重部件，区别于液压类顶升设备，它完全依靠螺纹副的机械咬合实现力的传递与位置锁定，不存在液压油泄漏、泄压回落的风险，在对支撑稳定性要求极高的长时间重载托举场景中适配性更强。从结构设计逻辑来看，整个构件采用同轴分层布局，底部为大直径锥形承托基座，下接触面做了加宽加厚的法兰式延展，能有效分散上部传递的竖向载荷，避免作业时基座压陷接触面或出现侧倾偏移；中部核心为梯形螺纹传动副，螺杆与螺母套的配合长度经过冗余校核，每一圈螺纹的受力面都做了等强度倒角处理，既保证旋转顶升过程的顺滑度，也能避免应力集中导致的螺纹崩齿，螺纹导程选取兼顾顶升效率与自锁性能，

　　无需额外锁止结构即可在任意行程位置保持承重状态，不会因载荷反向作用出现自行回落。上部的顶头采用开槽式适配结构，可根据不同被支撑件的底部轮廓更换适配顶帽，也能直接卡接带凸起的构件底面，减少托举过程中的接触面滑移。整个结构的外形尺寸遵循紧凑化设计原则，收拢状态下整体高度适配常规设备底部的预留操作空间，最大顶升行程覆盖多数中小型设备维保、构件对位的高度调节需求，基座外径控制在合理范围，即使在狭窄的设备间隙内也能顺利放置就位，安装时无需额外固定结构，仅需将基座平稳放置在硬化承重面上，确保顶头与被托举件中心对正即可投入使用。建模过程中对各配合面的公差做了对应预留，螺纹副的配合间隙、基座与螺母套的同轴度、

　　顶头与螺杆的连接定位都按照实际机加工工艺要求做了参数化设置，可直接导出工程图用于生产加工，也能作为虚拟装配场景中的标准顶升部件调用，适配不同的工装布局、设备安装方案的模拟验证。这类纯机械结构的顶升部件，维护成本极低，仅需定期在螺纹副表面涂抹润滑脂即可保证长期顺畅使用，不存在易损密封件、液压元件的更换需求，在无电源、野外作业等复杂工况下，仅靠普通扳手旋转螺杆即可完成顶升操作，环境适应性远高于同载荷级别的动力类顶升设备。
