在乘用车售后维保、道路应急救援场景中,剪式举升支撑装置是普及率最高的车载配套工具之一,不同于大型工位用双柱、剪式举升机的固定安装属性,这类便携支撑装置需要兼顾随车存储的空间占用、单人操作的施力便利性、额定载荷下的结构可靠性三大核心设计目标,也是整车出厂时标配随车工具清单里的核心组成部分。

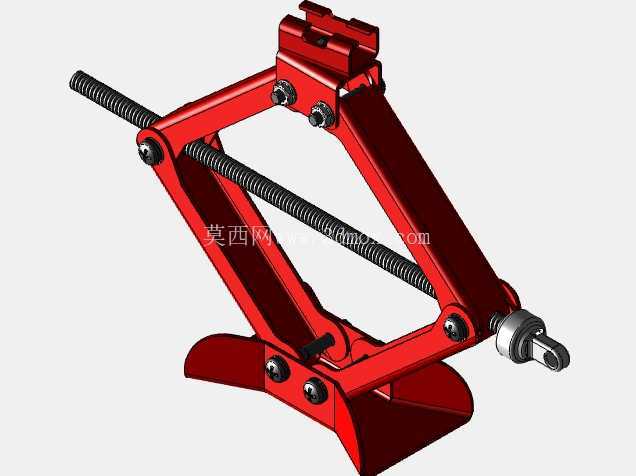

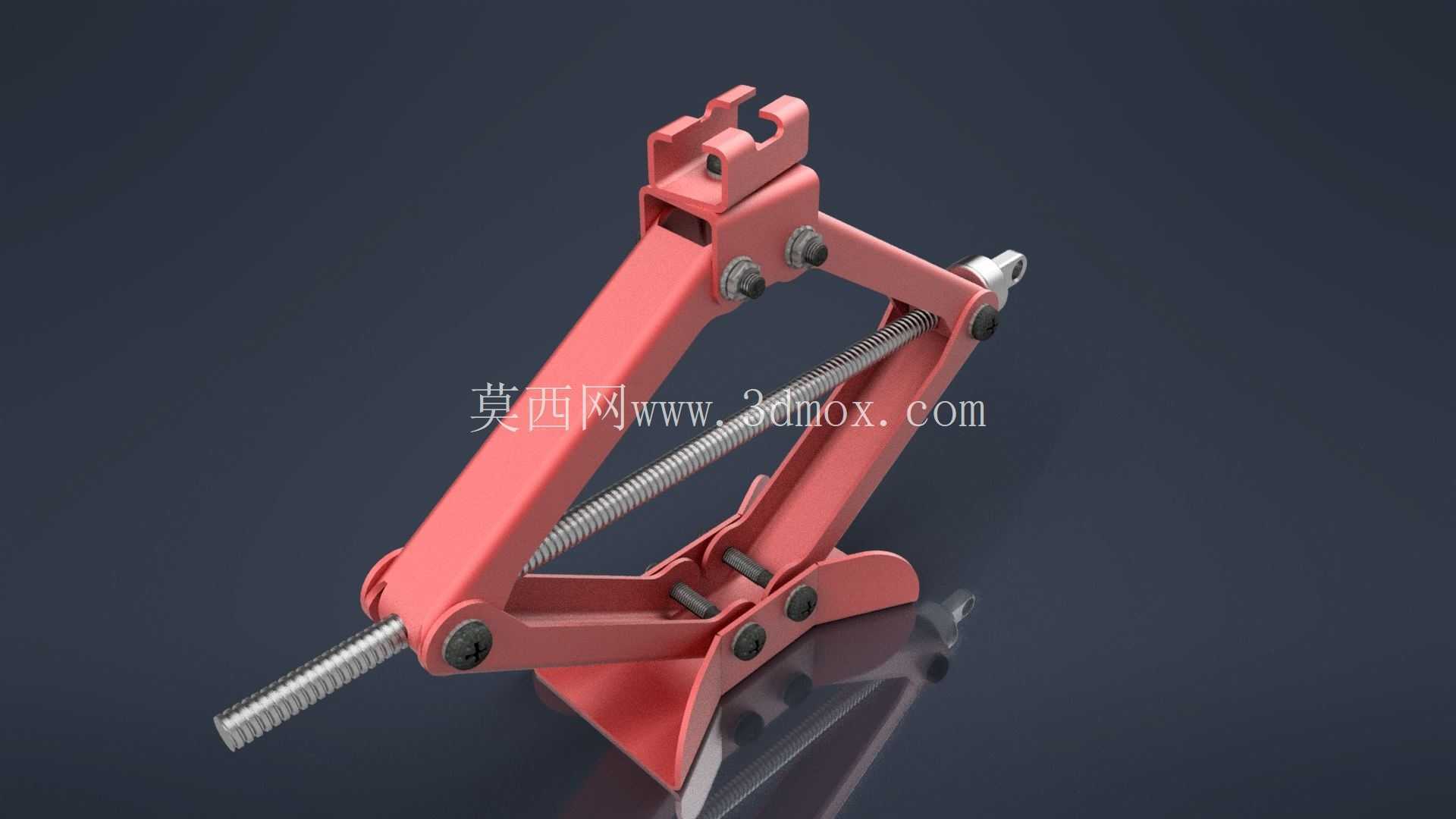

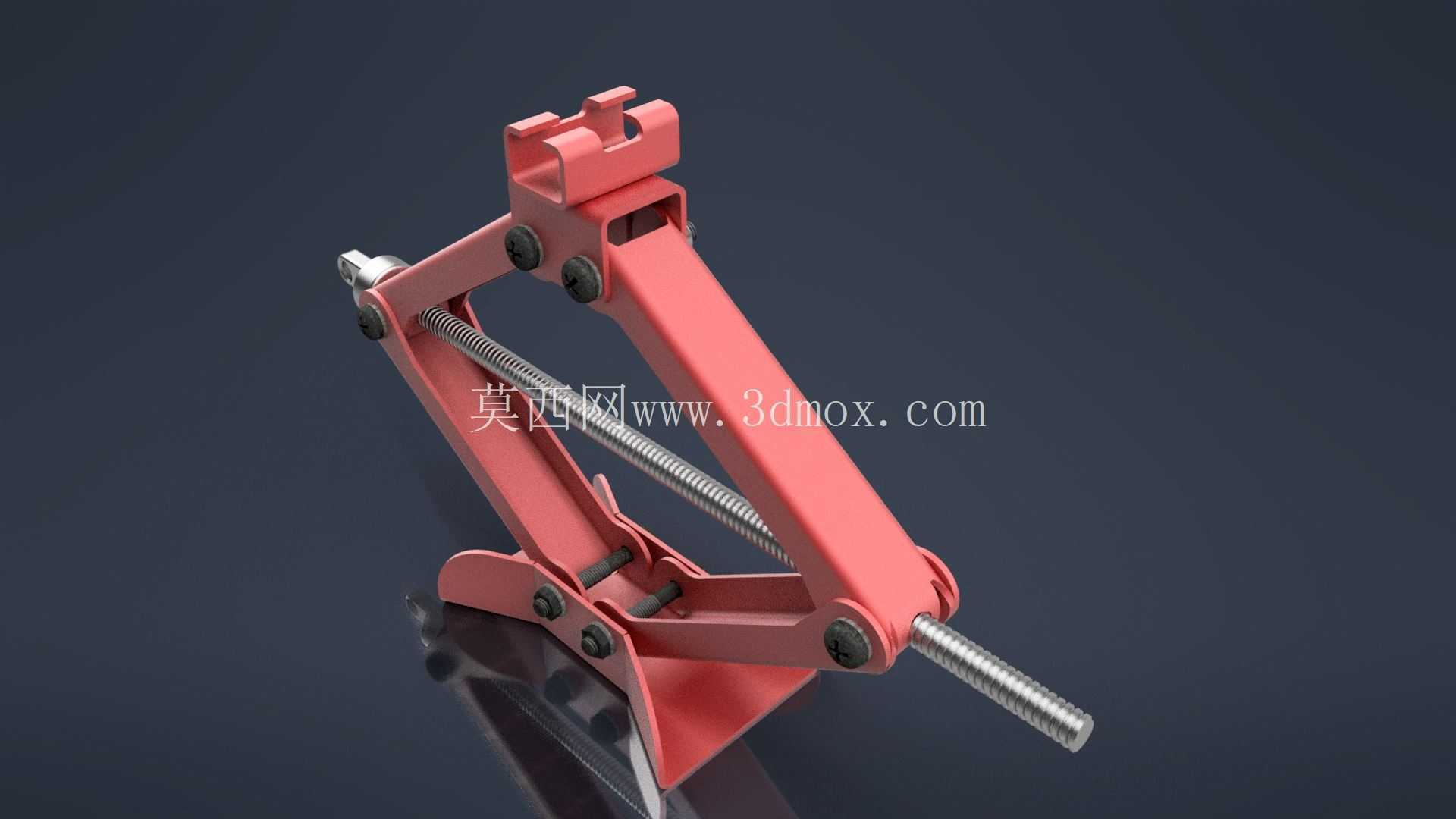

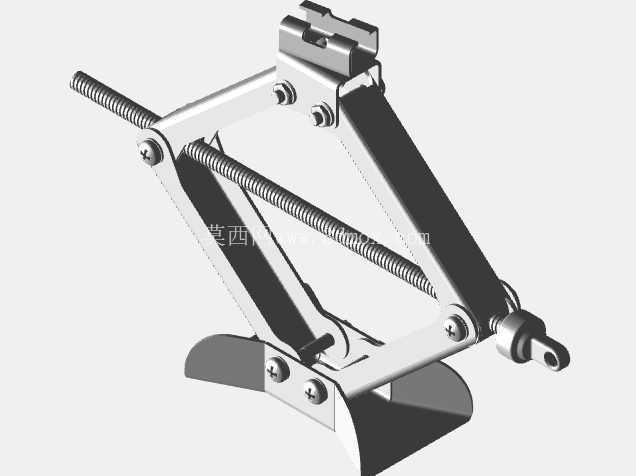

从实际使用场景出发,这类装置的核心作用是在车辆更换备胎、底盘下部简易检修作业时,提供稳定的刚性支撑,作业时无需额外外接动力源,仅通过配套的摇杆转动端部的传动螺杆,即可带动两组交叉布置的剪臂绕中部铰接销轴做开合动作,实现支撑面的垂直升降。整套机构的动力传递路径非常直接:螺杆两端加工有旋向相反的梯形传动螺纹,分别与两侧剪臂下端的螺母滑块配合,当螺杆转动时,两个滑块会沿螺杆轴向做同步相向或反向移动,将螺杆的旋转运动转化为剪臂的角度变化,最终带动顶部支撑鞍座完成升降动作,梯形螺纹的自锁特性可以保证在任意举升高度下,机构不会因载荷作用出现自行回落,从机械结构层面规避作业过程中的支撑失稳风险。
在结构设计层面,剪臂作为核心承力部件,采用高强度钢板冲压成型的槽型截面,相比等厚度的平板结构,槽型截面可以在不增加整体重量的前提下大幅提升截面抗弯模量,承受车辆单侧载荷带来的弯曲力矩时不会出现塑性变形。中部铰接位置采用带防松结构的销轴连接,销轴与剪臂安装孔之间设置有耐磨衬套,既可以降低反复开合过程中的铰接磨损,也能避免长期使用后铰接间隙过大导致的支撑晃动。顶部的支撑鞍座设计有与车辆底盘指定举升点匹配的弧形卡槽,作业时卡槽可以卡在底盘的加强筋位置,避免支撑过程中出现滑移,鞍座与上部剪臂之间采用铰接连接,可随举升高度变化自动调整支撑角度,保证支撑面与底盘举升点始终保持面接触,减少局部应力集中。底部的支撑底座采用加宽的平板结构,增大与地面的接触面积,在沥青、松软土路等非硬化路面作业时,可有效降低接地比压,防止装置因地面下陷出现倾斜。

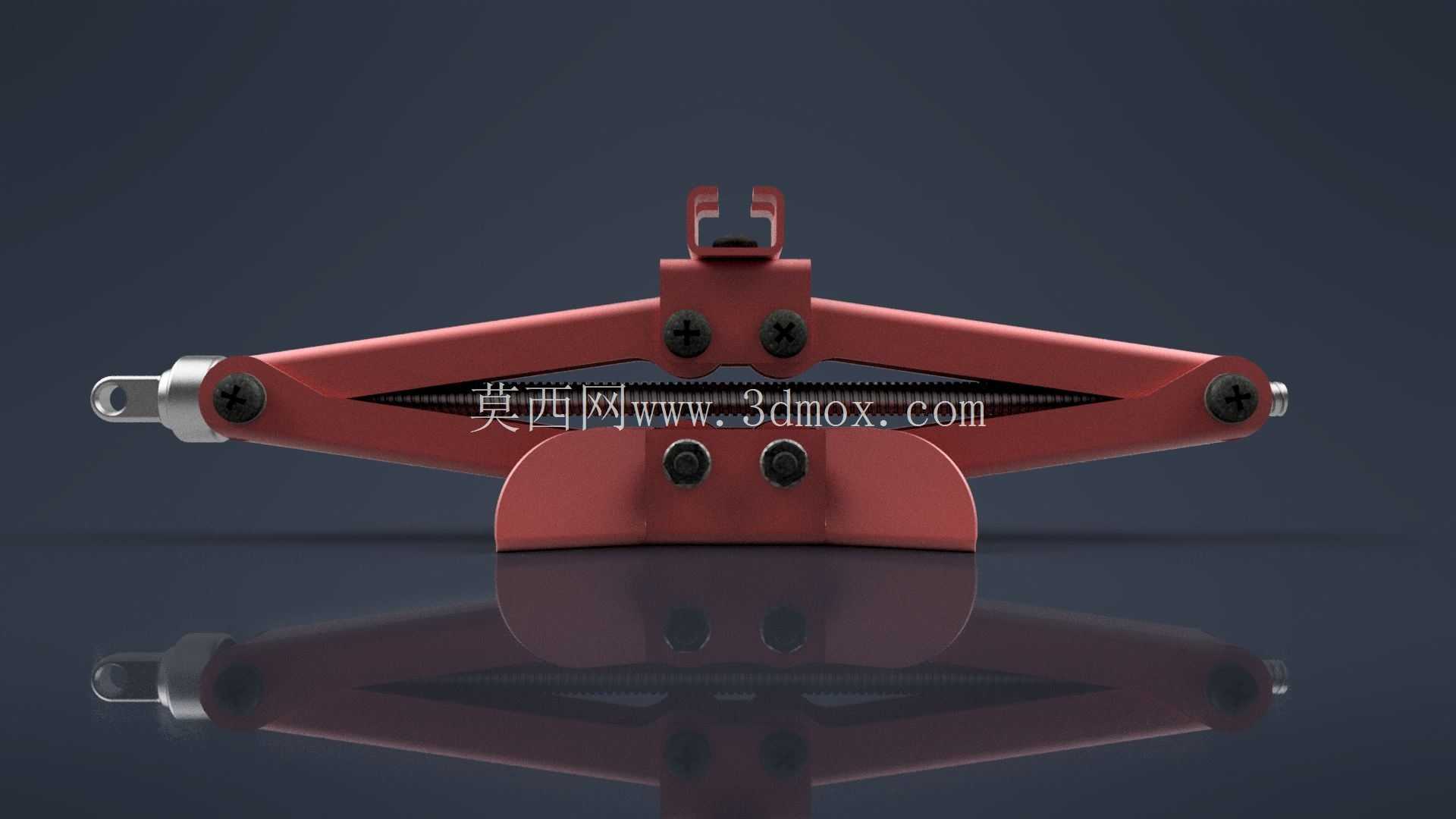

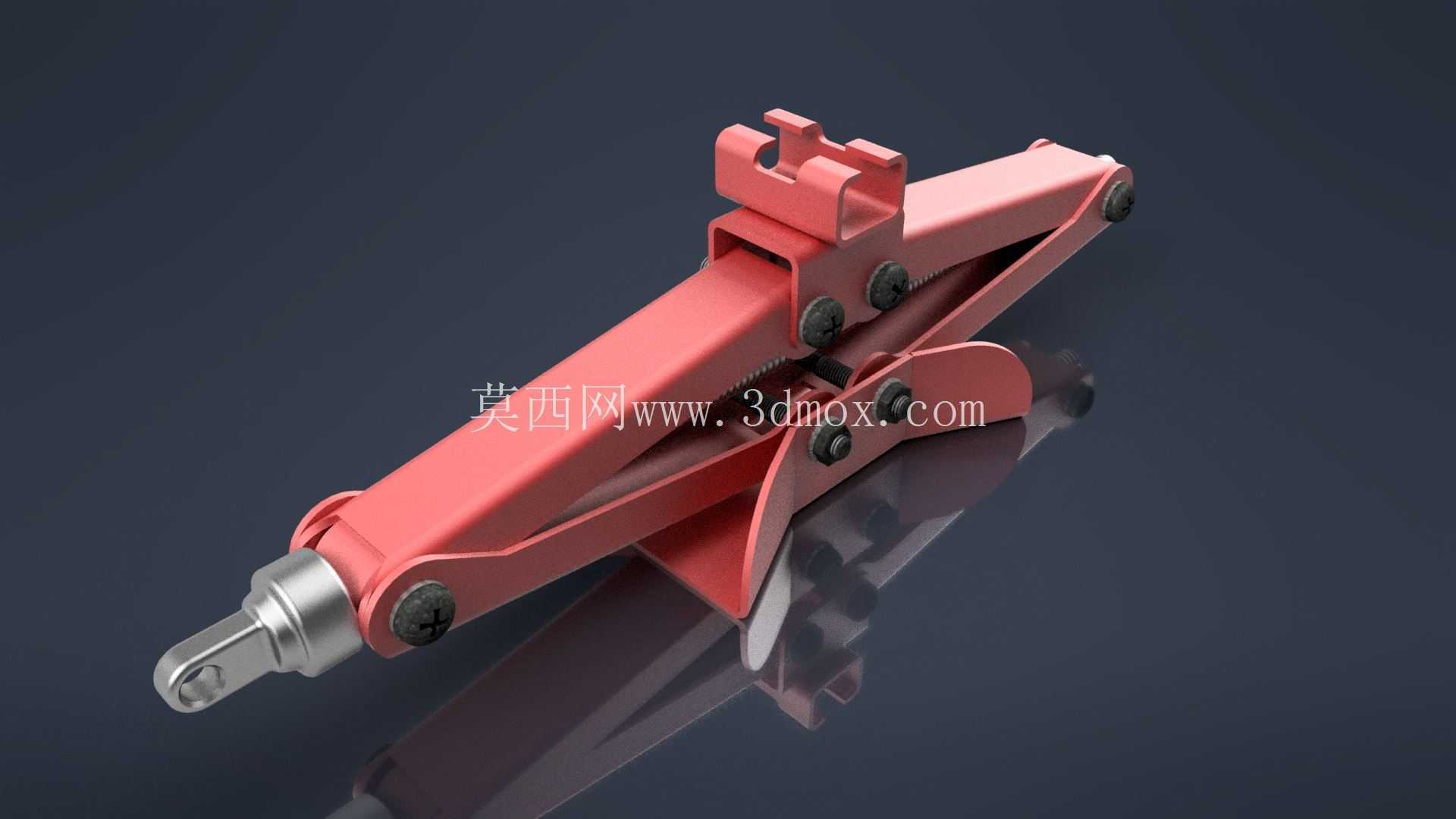

从安装边界与尺寸适配角度来看,整套装置在完全收拢状态下的整体厚度控制在较小范围内,可以轻松放入乘用车后备箱的工具槽内,不会占用过多储物空间;完全展开后的最大举升高度可覆盖绝大多数家用轿车、城市SUV的轮胎更换离地间隙需求,最低收拢高度则可以适配底盘较低的轿跑车型,无需额外垫高即可伸入车辆底盘的举升点下方。设计过程中需要严格校核各铰接点、螺纹传动副、剪臂截面的应力分布,在额定载荷工况下,所有承力部件的安全系数需满足车载工具的相关强制标准,同时要对螺杆的传动扭矩进行优化,保证普通使用者无需施加过大的摇转力即可完成举升动作,避免因操作力过大导致的使用门槛提升。
在细节设计上,螺杆两端的限位结构可以限制滑块的最大行程,避免举升到极限高度时滑块脱出螺纹段造成机构失效;所有金属部件表面均做防锈涂装处理,适应随车存放时的潮湿、温差变化等复杂存储环境,铰接位置预留有润滑注油点,长期使用后可通过加注润滑脂降低传动阻力、减少磨损。不同于液压式便携千斤顶存在的密封件老化、漏油失效问题,纯机械结构的剪式支撑装置存储周期更长,维护成本更低,更适合作为车载应急工具长期随车配备,即使在低温、高海拔等极端环境下,也不会因液压油粘度变化出现举升力不足、动作卡滞的问题,作业可靠性更有保障。
