传动系统用阶梯式联轴器轴结构设计

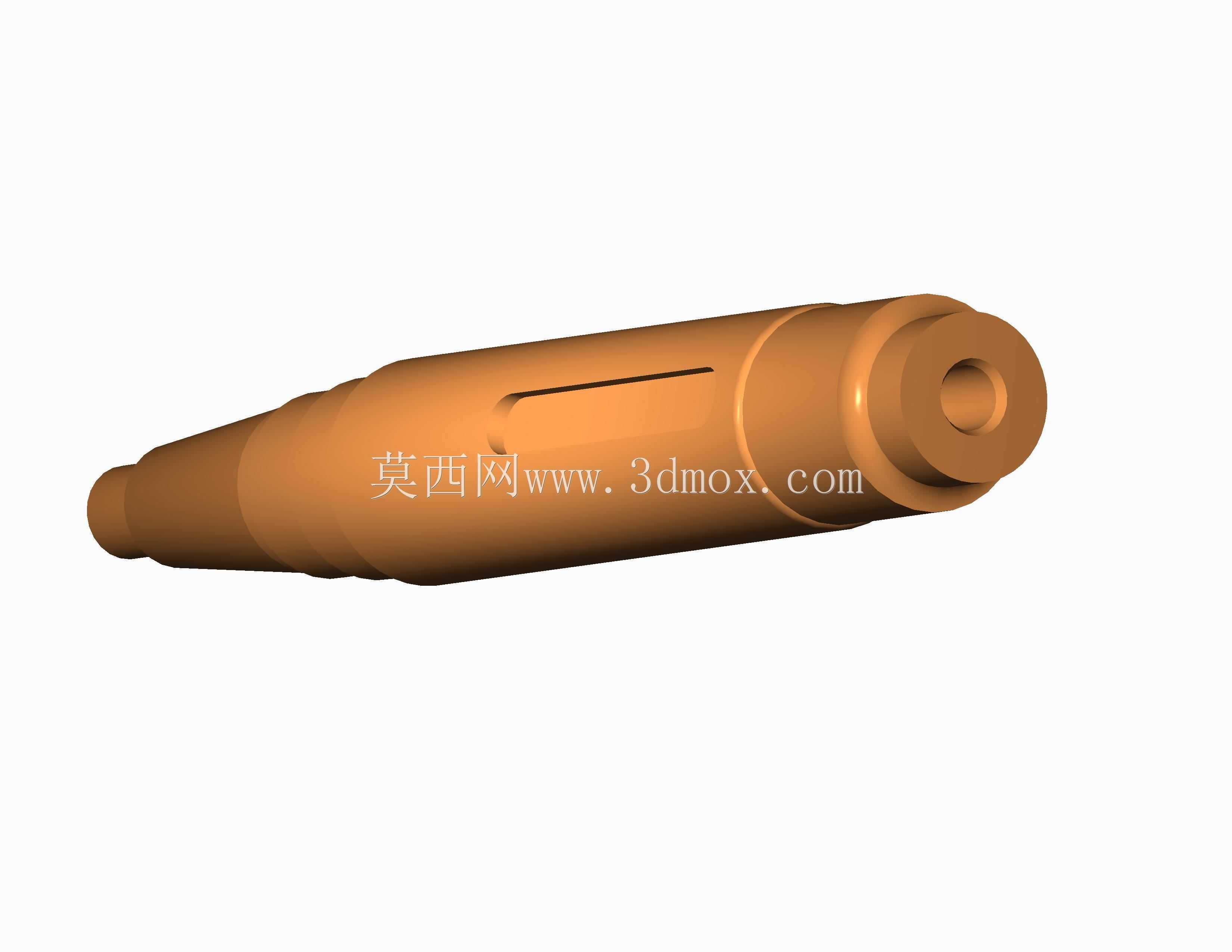

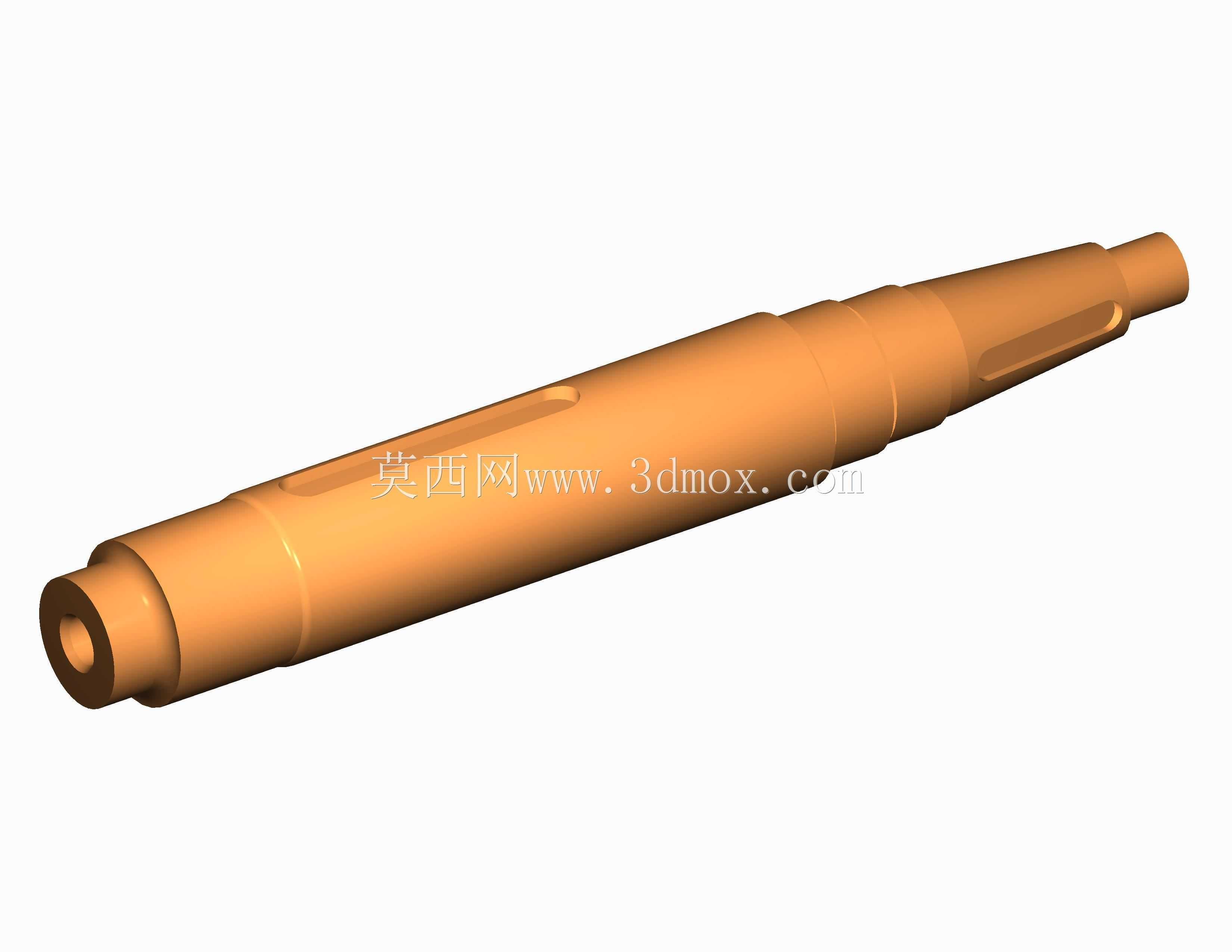

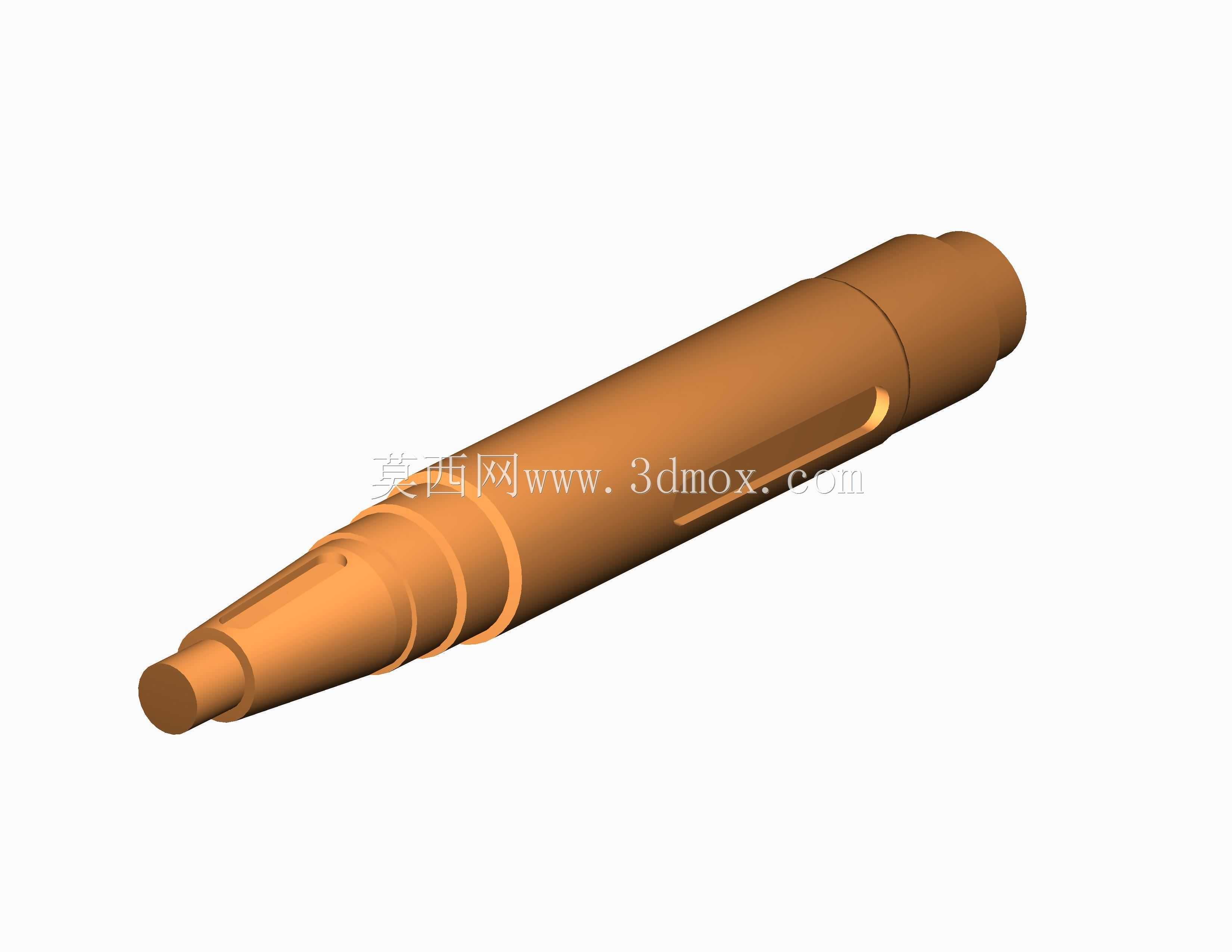

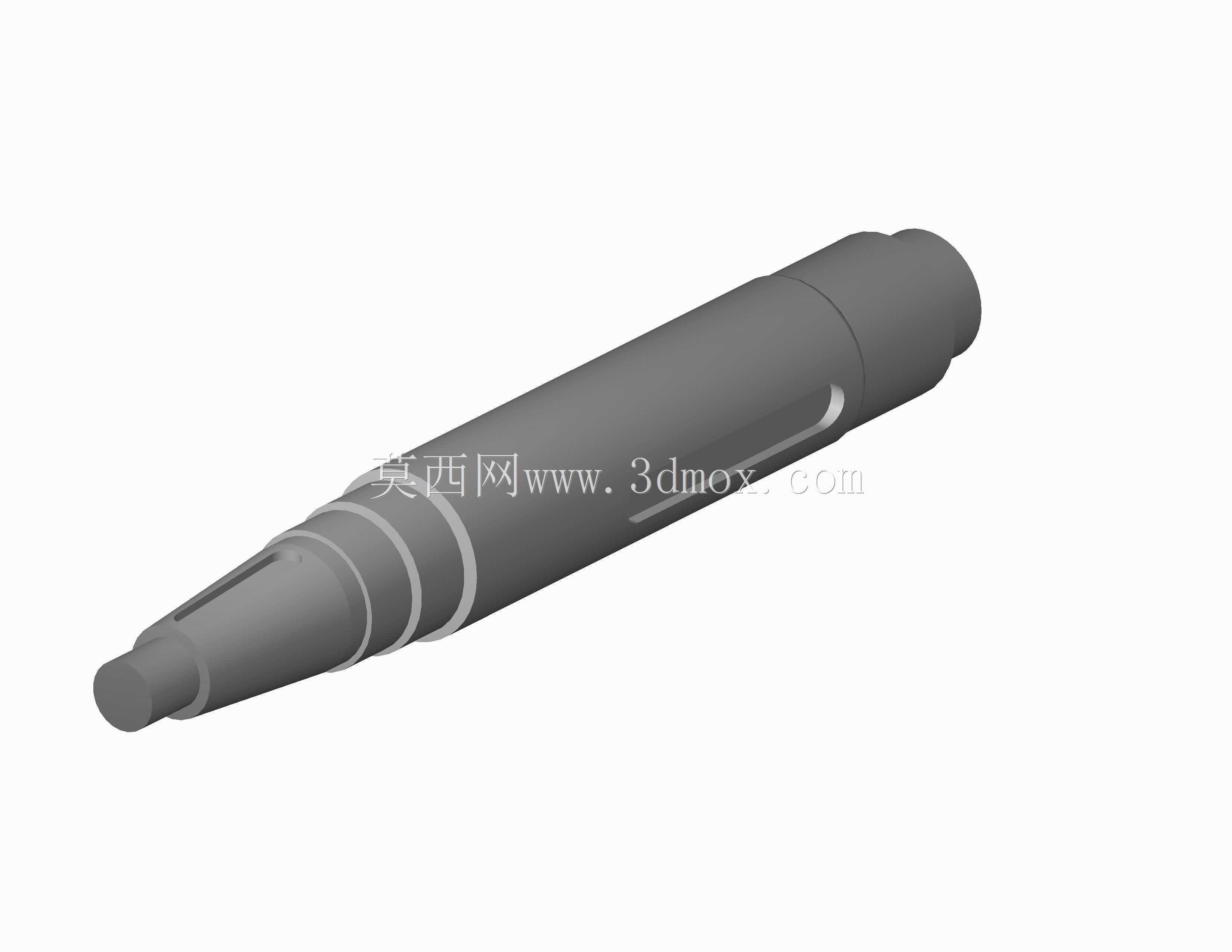

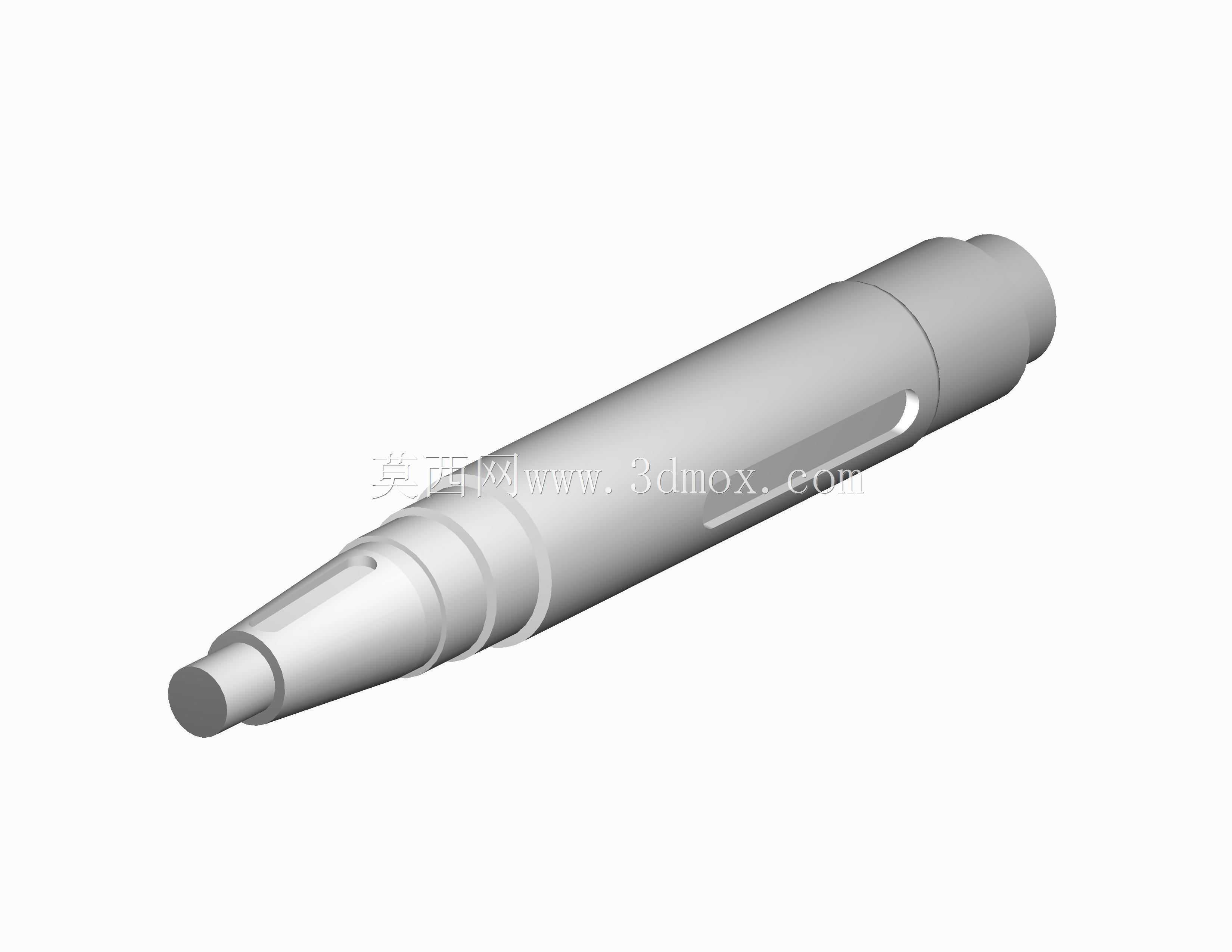

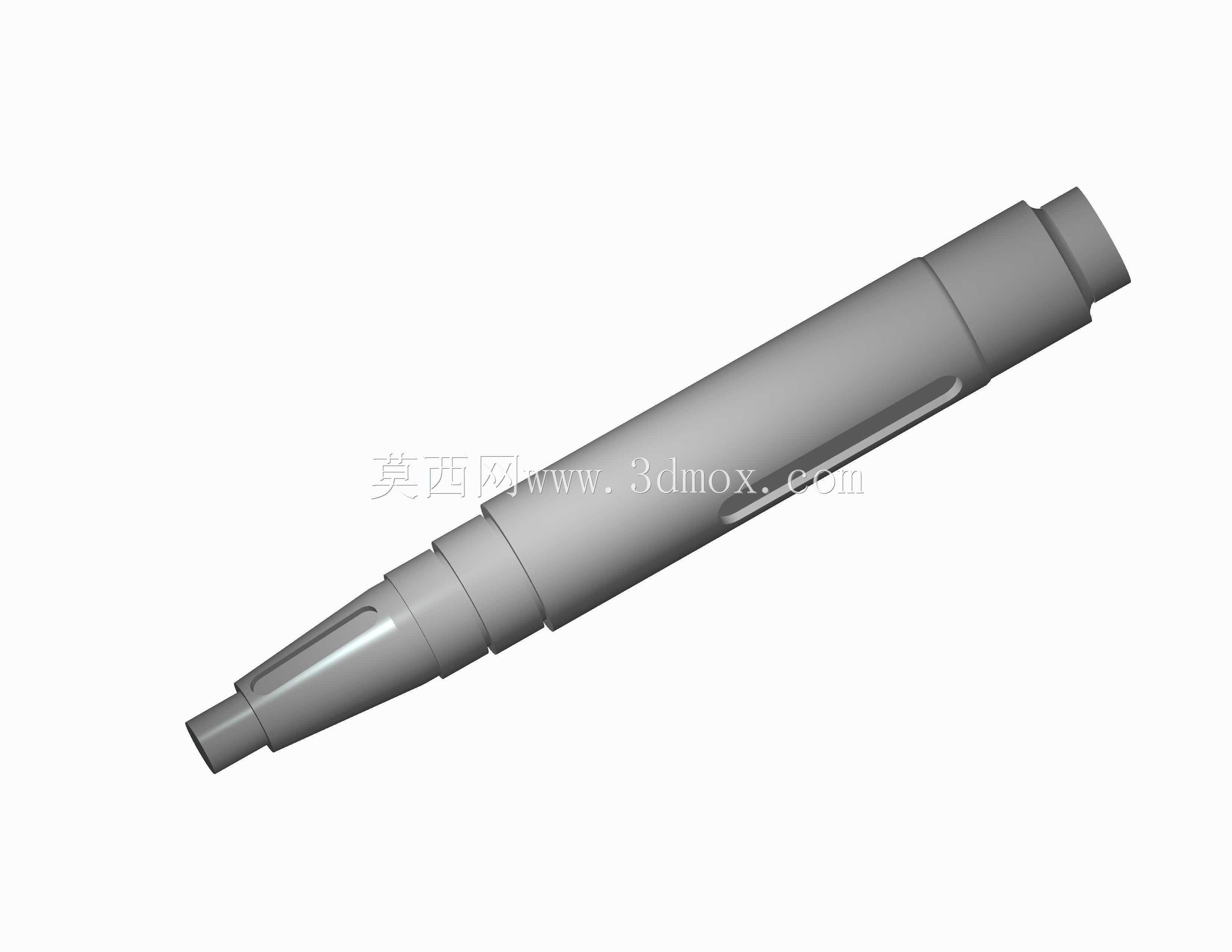

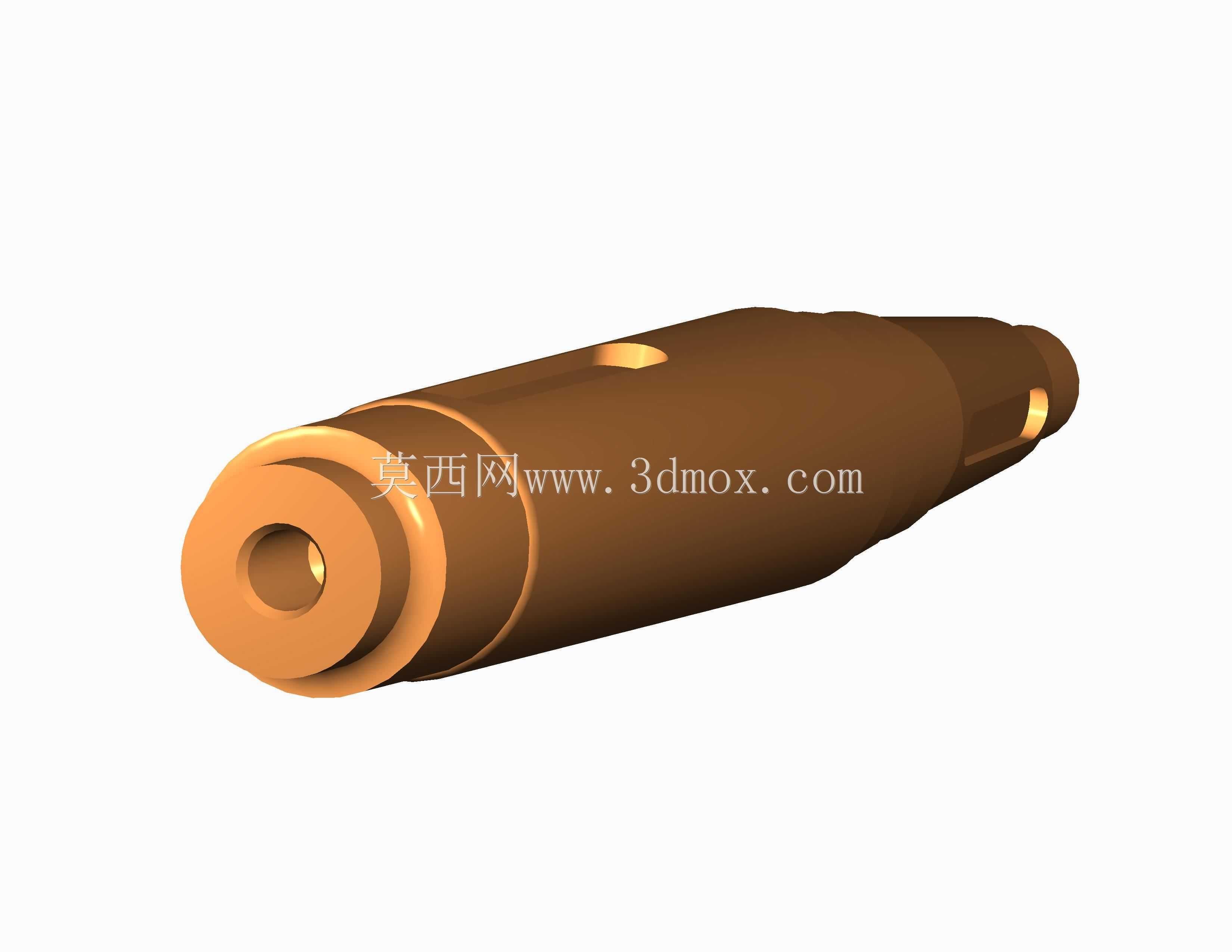

　　在各类旋转传动设备的动力传递链路中，联轴器轴是承担扭矩传输、补偿两轴端安装偏差的核心承载零件，这类轴件广泛应用在泵组、减速机组、工业风机、输送线驱动端等需要刚性或挠性联轴器对接的传动场景中，其结构合理性直接决定整套传动系统的运行稳定性与服役寿命。本次设计的联轴器轴采用多段阶梯式结构，从轴端到联轴器安装位依次设置不同直径的轴段，各轴段之间采用圆角过渡，避免轴肩位置出现应力集中，在长期承受交变扭矩载荷的工况下，能有效降低疲劳断裂的风险。轴身预留的键槽结构采用平键连接的标准设计，键槽的宽度、深度以及沿轴向的长度均匹配对应规格联轴器的轮毂键槽尺寸，安装时可通过平键实现轴与联轴器轮毂的周向固定，保证扭矩传递过程中不会出现相对打滑，

　　同时轴段的轴向定位依靠轴肩端面实现，联轴器安装到位后端面与轴肩紧密贴合，无需额外设置轴向锁紧结构即可满足常规工况下的轴向定位需求。从安装边界来看，轴的各段直径公差按照传动配合要求选取，与联轴器配合的轴段采用过渡配合公差带，既保证装配时的便利性，又能避免运行过程中出现配合面的相对窜动；轴的总长度根据对接两轴端的安装间距确定，两端的轴头结构可分别对接动力输出端与负载输入端，中间的联轴器安装位预留足够的轴向空间，适配常用的凸缘联轴器、弹性套柱销联轴器等多种常规联轴器的安装尺寸。设计过程中优先考虑了加工工艺性，所有轴段的外圆面均可通过普通车床一次装夹完成粗精加工，键槽可通过立式铣床一次走刀加工成型，过渡圆角统一选取标准R值，

　　无需特殊刀具即可完成加工，有效降低零件的制造成本与加工周期。在实际选型应用时，可根据传动系统的额定扭矩、转速工况，结合轴的材料热处理参数调整各轴段的直径尺寸，若应用在有冲击载荷的工况下，可适当加大轴肩过渡圆角，提升轴件的抗疲劳性能，同时键槽的位置可根据联轴器的安装方向调整周向角度，适配不同的装配空间需求。这类轴件在日常运维中也具备较好的拆装便利性，拆卸联轴器时可通过轴端的中心孔使用拉马工具平稳施力，不会损伤轴面与配合部位，长期使用后若出现配合面磨损，也可通过刷镀修复的方式恢复尺寸精度，降低设备运维成本。
