交流稳压器传动用十字头连接构件

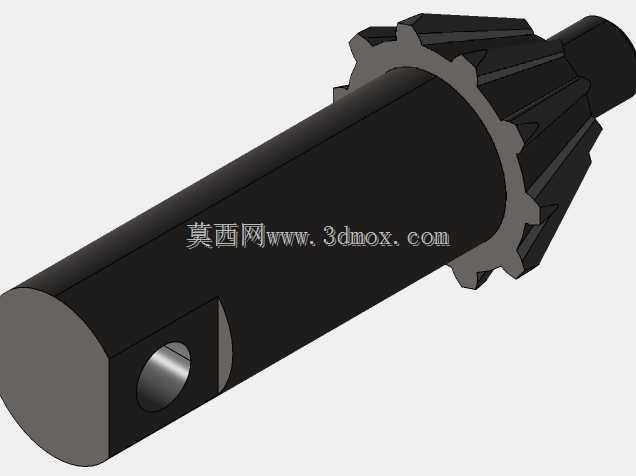

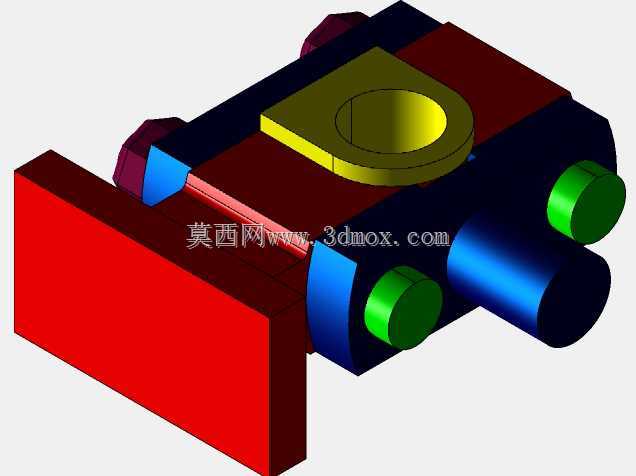

　　在交流稳压器的调压传动链路里，这类十字头连接构件承担着动力传递与运动解耦的核心作用，区别于常规刚性轴接结构，它能抵消连杆与底部导板间的微量同轴度偏差，避免调压过程中出现卡滞、别劲的问题，保障调压动作的平顺性。从实际应用场景来看，这类构件多布置在稳压器的碳刷驱动机构内，上端承接调压连杆的往复推力，下端嵌装在底部导板的导向槽内，将连杆的直线推力转化为碳刷架沿调压线圈的平稳滑移，实现输出电压的动态调整。设计层面，主体轴段采用等直径圆柱结构，加工时可直接选用圆钢料一次车削成型，减少二次装夹带来的形位公差，轴端预留的径向销孔用于穿装圆柱销，实现与十字头嵌块的刚性锁止，避免传动过程中出现周向窜动；靠近端部的锥齿轮结构并非用于大扭矩减速，

　　而是配合稳压器内部的位置反馈齿轮，将十字头的直线位移转化为角度信号，传递给电压指示机构，让操作人员能直观读取当前调压位置。安装边界上，主体轴段的外径需与导板内的导向衬套内径保持H7/f6的间隙配合，既保证轴段能沿轴向顺畅滑移，又不会出现径向晃量，锥齿轮的齿顶圆直径需控制在导板避让槽的尺寸范围内，避免运动过程中齿顶与导板内壁发生刮擦；径向销孔的位置需严格匹配十字头嵌块的销孔同轴度，装配时销子压入后两端不得突出轴段表面，防止运动时与周边的绝缘构件发生干涉。从功能特性来看，构件表面做发黑处理，既能适应稳压器内部长期带电的弱氧化环境，又不会因镀层脱落造成内部绝缘间隙变小引发爬电问题；锥齿的齿形采用渐开线直齿设计，啮合间隙控制在0.05-0.

　　1mm之间，既保证位置反馈的精度，又不会因啮合过紧增加传动阻力。实际选型匹配时，需重点核对轴段的有效滑移行程，确保其能覆盖稳压器全调压范围的位移需求，同时十字头嵌块与导板槽的配合面需做倒角处理，装配时涂抹少量低温润滑脂，降低长期往复运动带来的磨损，延长构件的整体使用寿命，避免因传动构件卡滞造成稳压器调压失效、输出电压超差的问题。
