三角铰接式机械连接固定支架结构

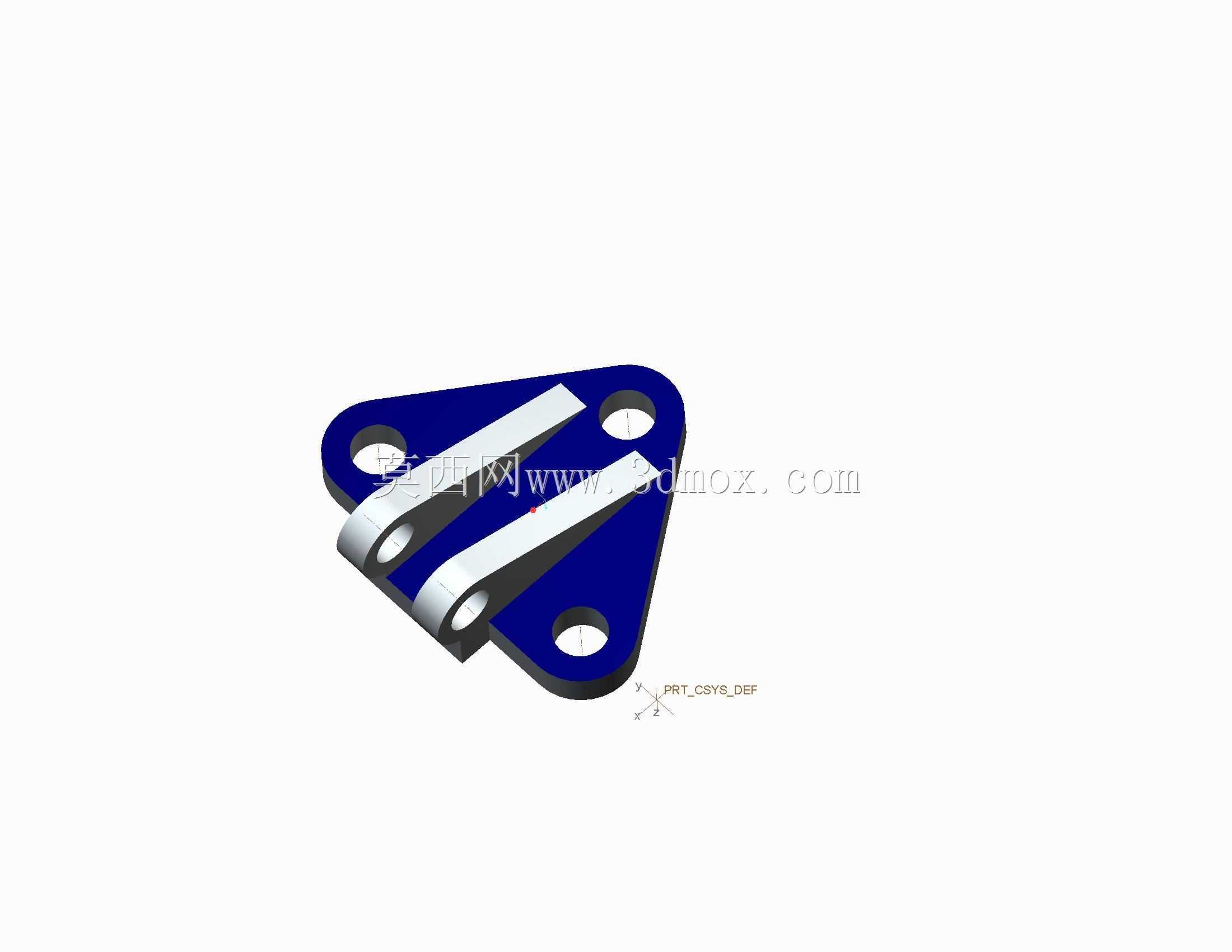

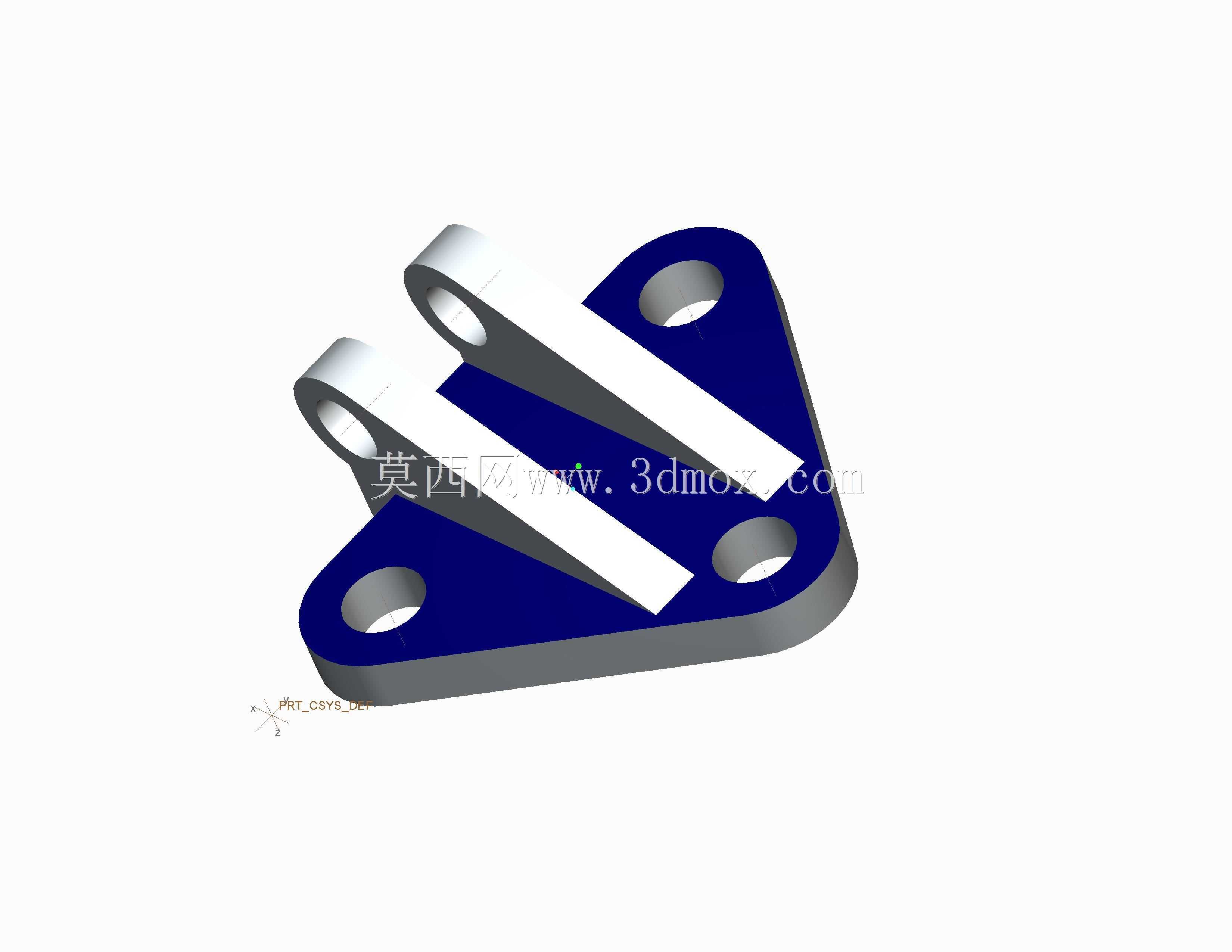

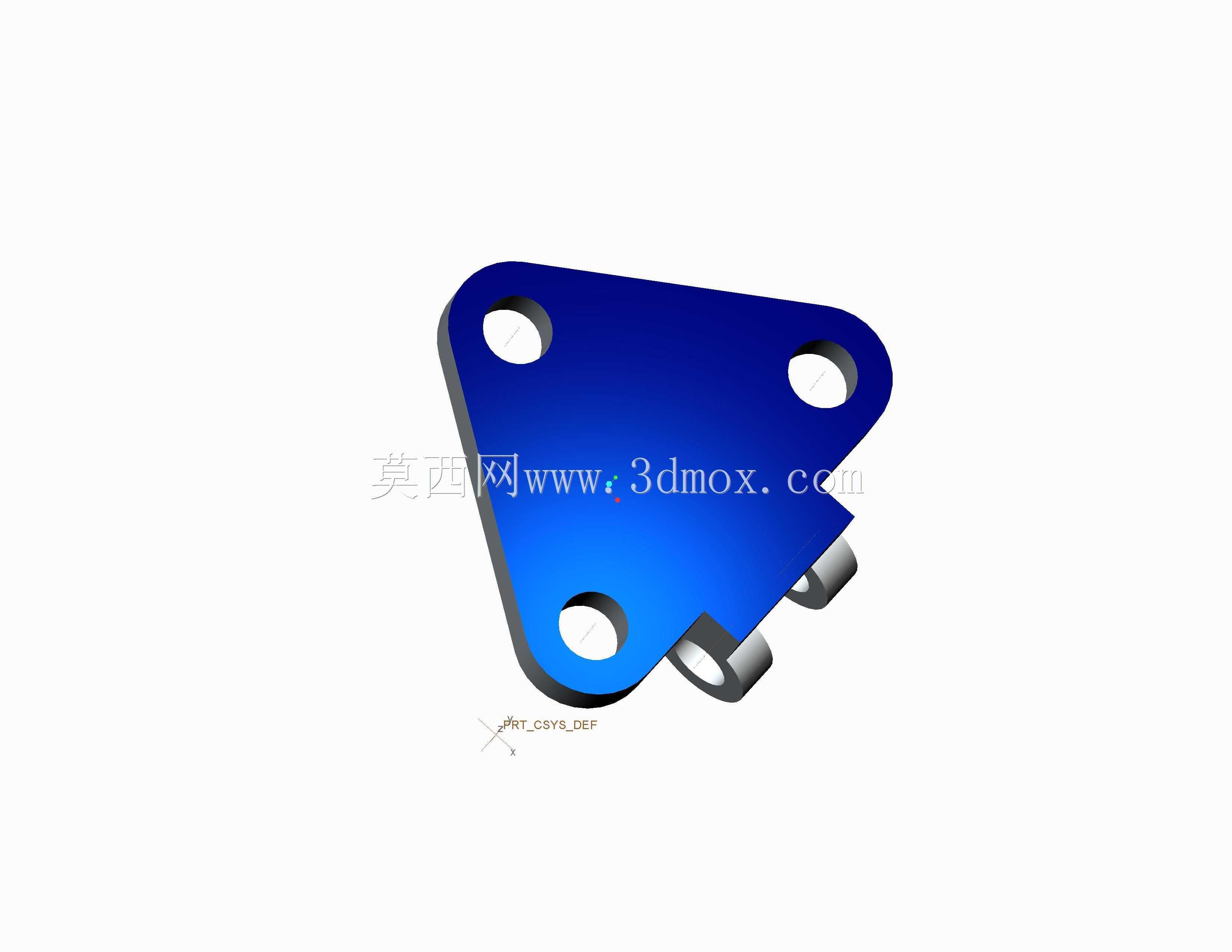

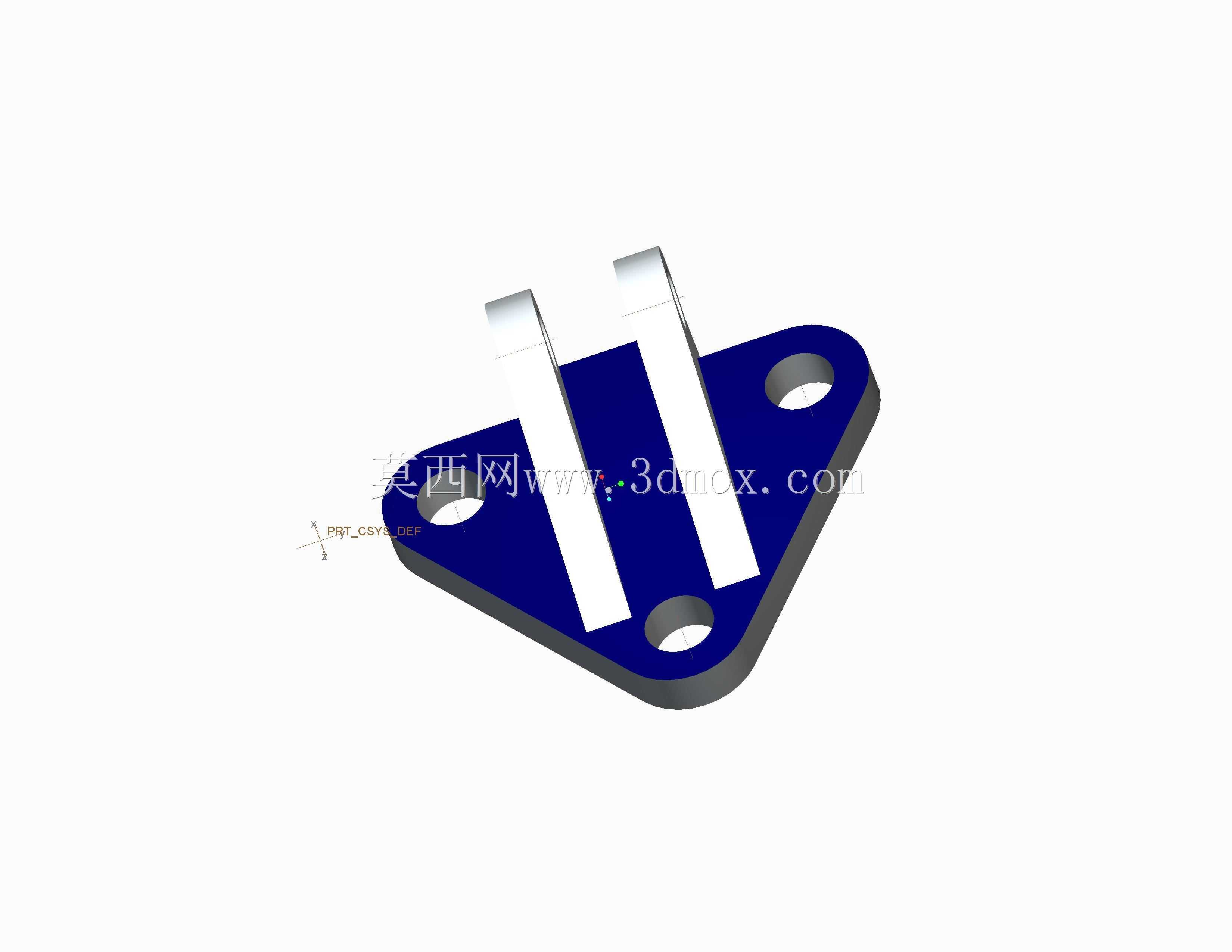

　　这款三角构型的铰接连接支架，多用于交流稳压设备内部的构件铰接与载荷传递场景，在稳压设备的调压执行机构中，承担铰接臂与固定基座之间的连接定位作用，能够将调压动作的往复载荷均匀分散到三个安装点位，避免局部应力集中导致的构件变形。从结构设计逻辑来看，整体采用等边三角的主体构型，三个边角位置分别设置贯通的光孔安装位，其中两个带延伸套筒的铰接孔用于穿接铰接销轴，和调压动作的摆臂形成转动副，剩余一个边角的安装孔则用于和设备基座的螺柱配合实现锁紧固定，三角布局的先天稳定性让支架在承受摆臂往复摆动带来的交变载荷时，不会出现偏载翘曲的问题。两个铰接套筒的长度经过匹配设计，和摆臂的连接段宽度完全适配，销轴穿入后不会出现轴向窜动，

　　套筒内壁的粗糙度设计满足转动副的耐磨要求，无需额外加装轴套即可满足长期往复摆动的使用需求。主体板身的厚度根据稳压设备的额定调压载荷做了对应匹配，安装孔的中心距严格适配现有稳压设备的内部安装边界，替换原有支架时无需调整周边构件的位置，可直接完成装配。板身侧面做了等半径的圆角过渡，避免应力集中在边角位置产生疲劳裂纹，所有安装孔的孔口都做了倒角处理，既方便销轴和紧固件的导入装配，也能消除孔口的锐边毛刺，避免装配过程中划伤操作人员或周边线缆。在实际设备运行过程中，该支架需要承受调压摆臂传递来的径向载荷与小幅振动，三角构型的结构刚度相比直板型连接件提升40%以上，相同载荷下的形变量更小，能够长期保持铰接点位的位置精度，

　　避免因支架变形导致调压动作卡滞、调压精度下降的问题。建模过程中对所有的配合面都做了公差预留，铰接孔的内径尺寸公差满足间隙配合的要求，安装孔的孔径适配常用的紧固件规格，板身与套筒的连接位置做了加强过渡，避免焊接或一体成型时出现结构缺陷。这类支架除了在交流稳压设备中使用，也可适配其他需要双点位铰接、单点固定的机械传动场景，只要安装孔位的中心距与载荷参数匹配，即可直接用于对应机构的连接固定，结构的通用性较强。
