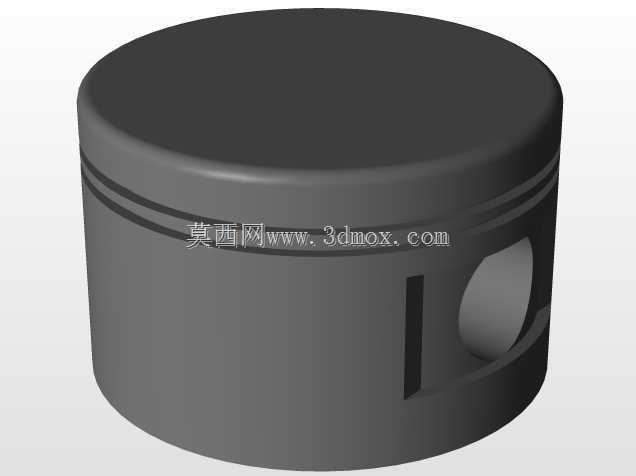

内燃机活塞头部结构三维数模

　　该模型对应内燃机核心往复运动部件的头部区段，是直接参与燃烧做功、动力传导的关键结构，日常应用覆盖车用汽油机、小型通用柴油机、农用动力机械等多数往复式内燃动力场景，承担密封燃烧室、承接燃气爆发压力、向活塞销传递做功推力的核心作用。从结构设计逻辑来看，该部分的顶面直接接触高温高压燃气，因此采用平整式顶面构型，加工余量预留均匀，可适配不同压缩比的燃烧室修型需求，顶面边缘做了微小倒角处理，避免装配过程中刮伤缸壁、卡滞活塞环。头部外侧预留的多道环槽结构，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功行程气体下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的宽度与深度公差控制严格，

　　可保证活塞环在工作温度下的热膨胀间隙处于合理区间，避免卡环或密封失效问题。侧面开设的活塞销孔为贯通式结构，用于穿装活塞销连接连杆小头，销孔内侧做了卸荷槽设计，可分散活塞往复运动时销座位置的应力集中，避免高频交变载荷下出现销座开裂故障，销孔的同轴度、圆柱度公差均按内燃机活塞行业标准设定，可保证活塞销装配后无偏磨、卡滞问题。从安装边界来看，该活塞头部的外径尺寸与对应缸径匹配，装配时需保证头部与缸壁之间留有合理的配缸间隙，既避免冷态下活塞敲缸，也防止热态膨胀后活塞拉缸；头部轴向长度需满足活塞在上止点、下止点位置时，活塞环不会超出缸套工作区段，同时避让气门开启的下沉行程，避免活塞顶与气门发生运动干涉。设计过程中已考虑活塞工作时的热变形规律，

　　头部型线采用微变椭圆设计，冷态下裙部与头部存在微小尺寸差，热态膨胀后可保证活塞整体与缸壁贴合均匀，减少偏磨风险。该结构可直接用于内燃机原理教学演示、动力系统拆装实训、新机型活塞结构方案验证等场景，建模过程还原了活塞头部的核心功能结构，省略了非关键的微小倒角、工艺标识等细节，可满足结构选型、运动干涉校核、装配模拟等多数工程设计环节的使用需求，针对不同排量、不同压缩比的机型改型时，仅需调整顶面厚度、环槽数量、销孔直径等参数即可快速衍生适配方案。
