锉刀手柄注塑成型模具结构设计方案

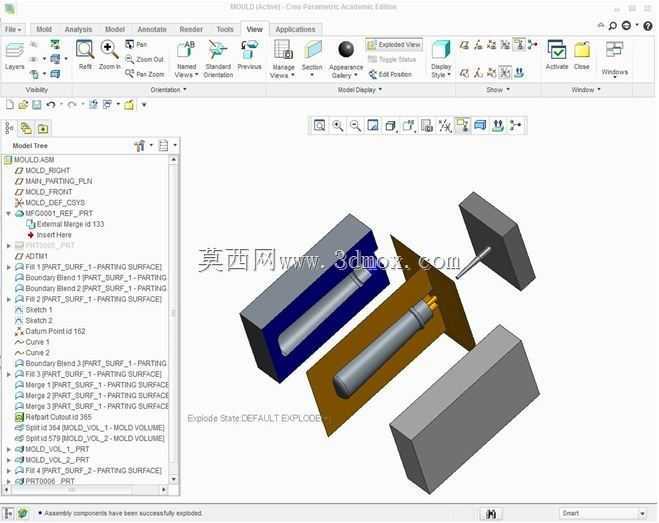

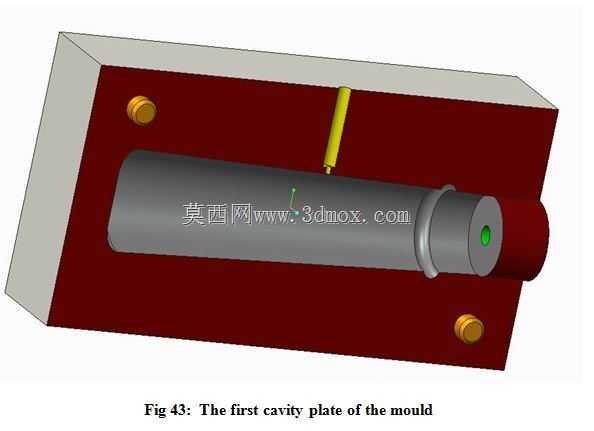

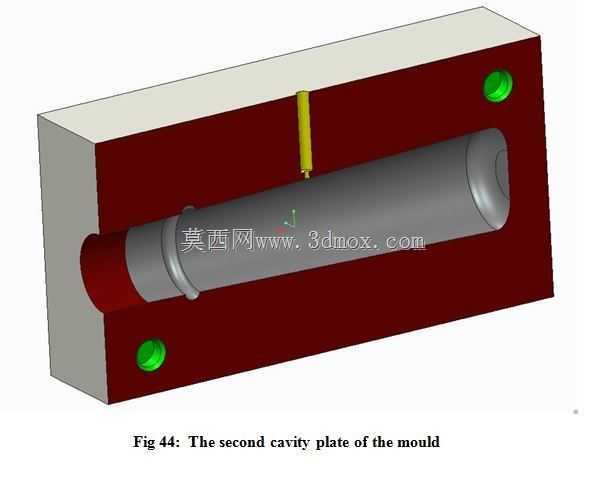

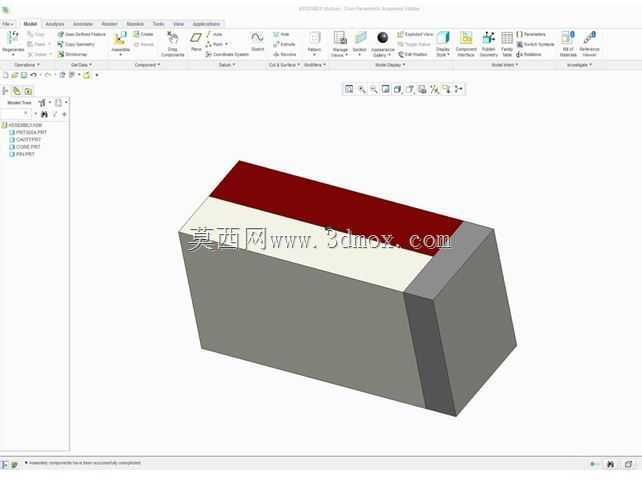

　　这套结构针对手动锉刀的握持手柄做注塑成型配套设计，核心解决长杆类带深孔薄壁塑件的成型精度问题，适配手动五金工具批量生产的注塑工位需求。日常钳工装配、五金修磨场景里，锉刀手柄需要兼顾握持摩擦力与安装同轴度，一旦内孔偏心会导致锉刀杆装配后偏摆，修磨作业时受力不均容易断杆，这套模具的型芯部分专门做了同轴度定位设计，型芯与动模板的配合公差控制在H7级别，避免长期注塑生产后型芯偏移导致的塑件内孔偏心问题。从结构布局来看，模具采用侧浇口进料，浇口位置选在手柄大端的侧壁位置，开模后浇口残留可通过后续简单修边处理，不会在握持区域留下凸起影响使用手感。模架采用标准两板模结构，型芯部分单独做了镶件设计，长杆型芯的尾部做了定位止转结构，

　　避免注塑过程中料流冲击导致型芯转动，保证手柄内孔的成型圆度。考虑到手柄外表面需要做防滑纹理，型腔内侧对应区域做了细微的磨砂蚀纹处理，注塑成型后无需额外做表面处理就能直接满足握持防滑要求，减少后续工序成本。设计过程中重点校核了型芯的长径比，针对长杆型芯容易出现的弯曲变形问题，在型芯前端做了辅助支撑顶针结构，合模时顶针前端与型芯端部贴合，承受注塑过程中的料流侧向压力，避免长型芯受料流冲击出现弯曲导致塑件壁厚不均。冷却水路围绕型腔做环形布置，进出水温度差控制在5摄氏度以内，保证手柄各部位冷却速率一致，避免出现缩痕、翘曲等成型缺陷，尤其是手柄与锉刀杆配合的内孔区域，冷却速率一致能保证内孔尺寸稳定性，

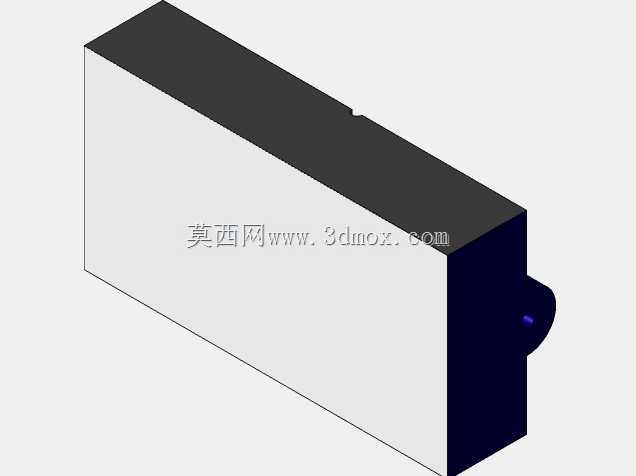

　　装配时无需额外铰孔就能满足锉刀杆的压装要求。顶出结构采用推板顶出方式，顶出力均匀分布在手柄大端端面，避免顶杆顶出时在塑件表面留下顶痕，同时推板与型芯的配合间隙控制在0.02毫米以内，避免飞边产生。整套结构的安装边界适配常规120吨卧式注塑机的拉杆间距，模架厚度符合注塑机的最大最小模厚要求，无需额外改装设备就能直接上机生产，成型周期控制在25秒左右，适配五金工具厂的批量生产节奏。
