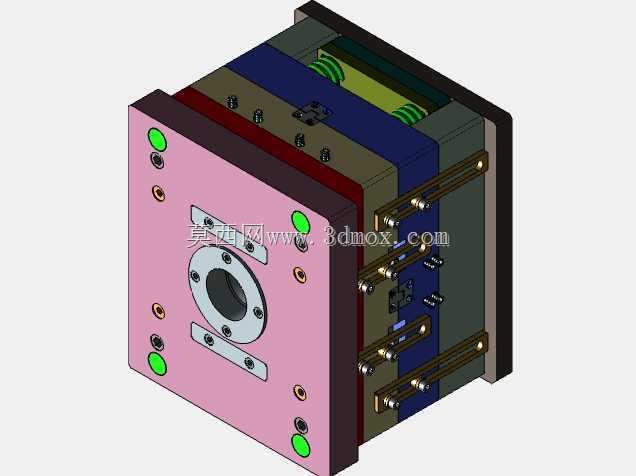

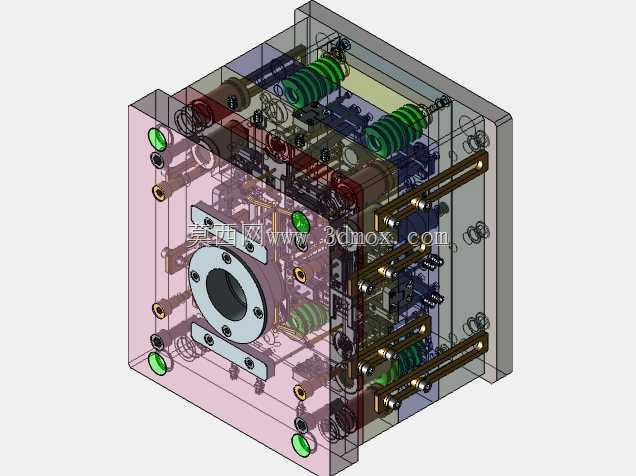

滑块升降式三板塑料龙门盖注塑模具

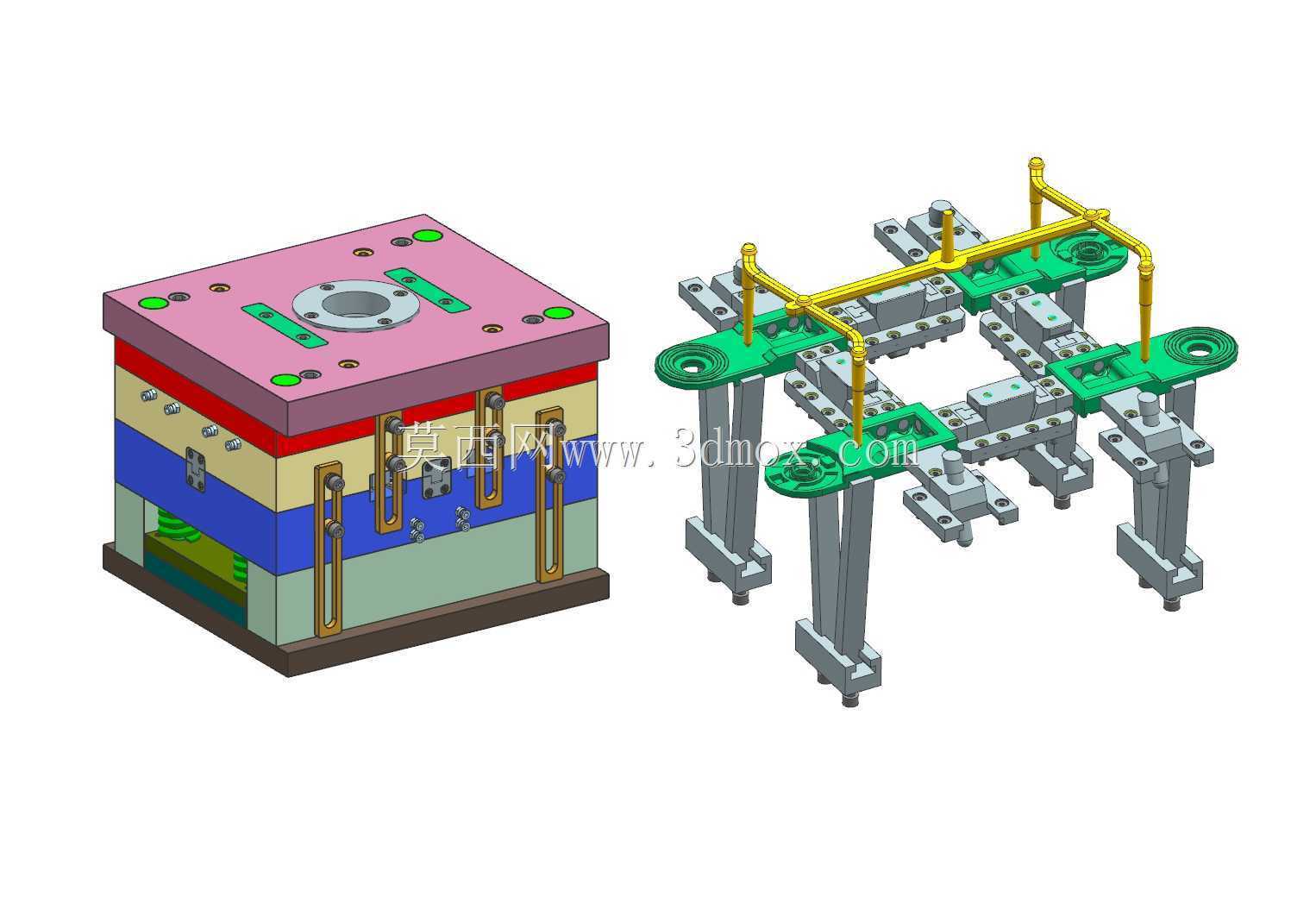

　　这套模具针对塑料龙门盖类零件的量产成型需求开发，适配卧式注塑机安装场景，主要应用于电气配套、小型结构件加工领域，成型后的塑料龙门盖多用于交流稳压类设备的壳体封盖、结构支撑部位，承担内部元件防护、外部结构连接的作用，成型件需满足装配公差稳定、外观无明显熔接痕、批量生产尺寸一致性达标等量产要求。模具采用三板式结构布局，区别于传统两板模的进胶方式，能在开模过程中自动完成流道凝料与产品的分离，省去人工剪浇口的工序，适配自动化量产的产线节拍。结构上整合了滑块抽芯与升降顶出的复合运动逻辑，针对龙门盖零件侧面的倒扣结构，采用斜导柱驱动的滑块机构完成侧向抽芯，开模时滑块随动模开模行程沿导滑槽横向滑移，提前脱离产品倒扣区域，

　　避免强制顶出造成的零件拉伤、变形问题；升降式顶出结构采用多顶杆均衡布局，顶出力均匀分布在产品的加强筋、边框等受力区域，顶出过程平稳，可有效减少薄壁区域的顶白、顶穿缺陷。模架整体采用标准模架改制，各模板之间设置精密导柱导套配合，合模时的定位精度可控制在0.02mm以内，保证型腔与型芯的同轴度，避免成型件出现飞边、错模问题。冷却回路采用环绕式布局，在型腔、型芯以及滑块内部均设置了循环冷却水道，可保证成型过程中模温均匀分布，缩短制品冷却周期，同时减少因冷却不均造成的零件翘曲变形。浇注系统采用点浇口进胶，浇口位置选在产品非外观面的中心区域，进胶过程熔体填充平衡，可有效减少熔接痕的产生，同时浇口残留痕迹小，无需过多后处理工序即可满足外观要求。

　　安装边界上，模具的定位圈、浇口套尺寸适配常规卧式注塑机的法兰接口，顶出孔位置、模具总厚度、开模行程均匹配对应吨位注塑机的参数范围，吊装孔、锁模槽的设置符合模具安装、转运的操作规范，现场装夹时无需额外改制即可快速上机调试。整套结构的运动逻辑经过干涉校验，开模、抽芯、顶出、合模的各动作行程无干涉，复位杆配合弹簧先复位机构，可避免合模时顶杆与滑块发生碰撞，提升模具连续生产的稳定性，降低量产过程中的故障停机概率。
